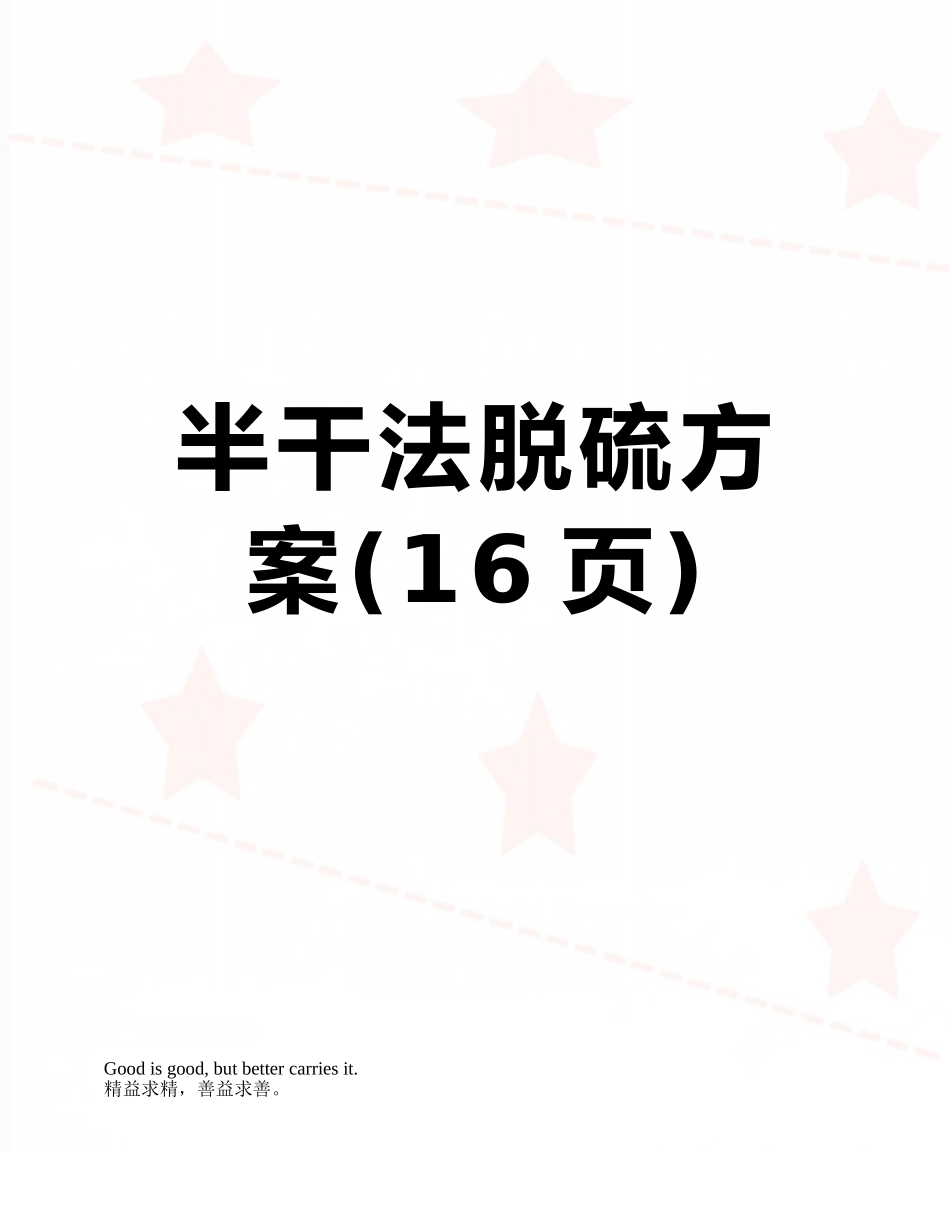

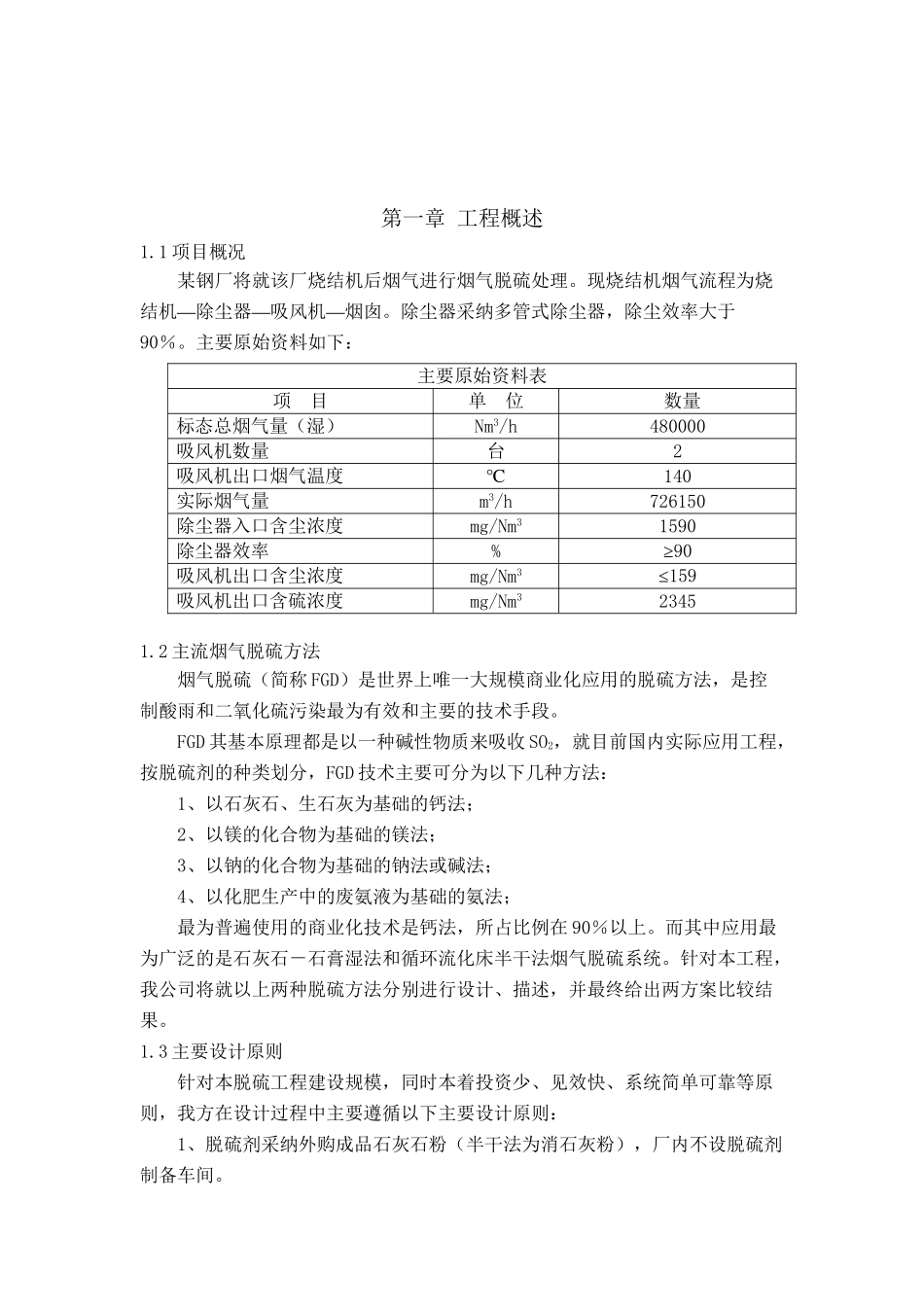

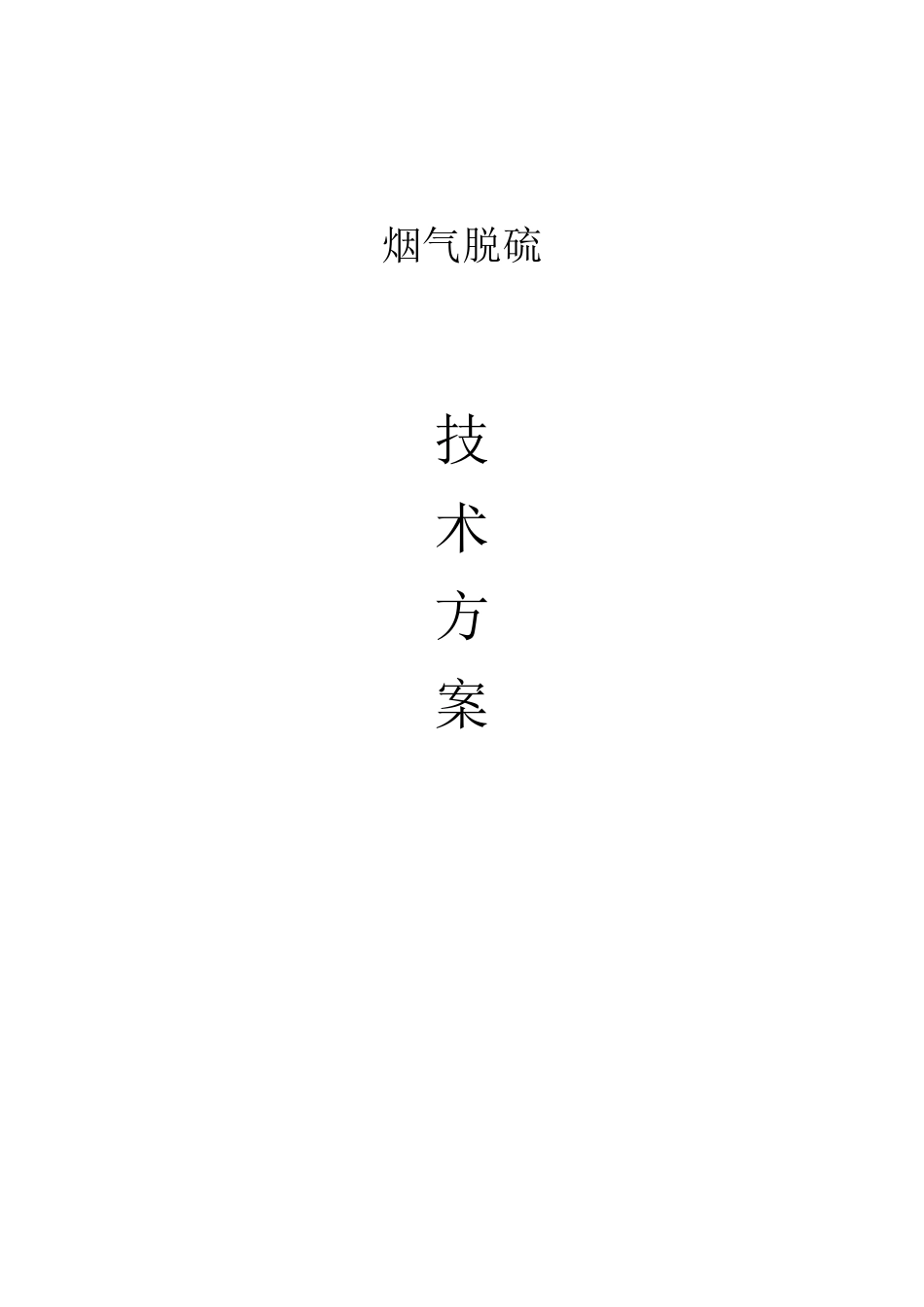

半干法脱硫方案(16 页)Good is good, but better carries it.精益求精，善益求善。烟气脱硫技 术方案 第一章 工程概述1.1 项目概况某钢厂将就该厂烧结机后烟气进行烟气脱硫处理。现烧结机烟气流程为烧———结机除尘器吸风机烟囱。除尘器采纳多管式除尘器，除尘效率大于90％。主要原始资料如下：主要原始资料表项 目单 位 数量标态总烟气量（湿）Nm3/h480000吸风机数量台2吸风机出口烟气温度℃140实际烟气量m3/h726150除尘器入口含尘浓度mg/Nm31590除尘器效率%≥90吸风机出口含尘浓度mg/Nm3≤159吸风机出口含硫浓度mg/Nm323451.2 主流烟气脱硫方法烟气脱硫（简称 FGD）是世界上唯一大规模商业化应用的脱硫方法，是控制酸雨和二氧化硫污染最为有效和主要的技术手段。FGD 其基本原理都是以一种碱性物质来吸收 SO2，就目前国内实际应用工程，按脱硫剂的种类划分，FGD 技术主要可分为以下几种方法：1、以石灰石、生石灰为基础的钙法；2、以镁的化合物为基础的镁法；3、以钠的化合物为基础的钠法或碱法；4、以化肥生产中的废氨液为基础的氨法；最为普遍使用的商业化技术是钙法，所占比例在 90％以上。而其中应用最为广泛的是石灰石－石膏湿法和循环流化床半干法烟气脱硫系统。针对本工程，我公司将就以上两种脱硫方法分别进行设计、描述，并最终给出两方案比较结果。1.3 主要设计原则针对本脱硫工程建设规模，同时本着投资少、见效快、系统简单可靠等原则，我方在设计过程中主要遵循以下主要设计原则：1、脱硫剂采纳外购成品石灰石粉（半干法为消石灰粉），厂内不设脱硫剂制备车间。2、考虑到烧结机吸风机出口烟气含硫浓度为 2345 mg/Nm3，浓度并不是很≥高，在满足环保排放指标的前提下，脱硫装置的设计脱硫效率取 90％。3、脱硫装置设单独控制室，采纳 PLC 程序控制方式。同时考虑同主体工程的信号连接。4、脱硫装置的布置尽可能靠近烟囱以减少烟道的长度，减少管道阻力及工程投资。 第二章 石灰石－石膏湿法脱硫方案2.1 工艺简介石灰石－石膏湿法脱硫工艺是目前世界上应用最为广泛和可靠的工艺。该工艺以石灰石浆液作为吸收剂，通过石灰石浆液在吸收塔内对烟气进行洗涤，发生反应，以去除烟气中的 SO2，反应产生的亚硫酸钙通过强制氧化生成含两个结晶水的硫酸钙（石膏）。图 2.1 石灰石－石膏湿法脱硫工艺流程图工艺流程图如图 2.1 所示，该工艺类型是：圆柱形空塔、吸收剂与烟气在塔内逆向流动、吸收和氧化在同一...
