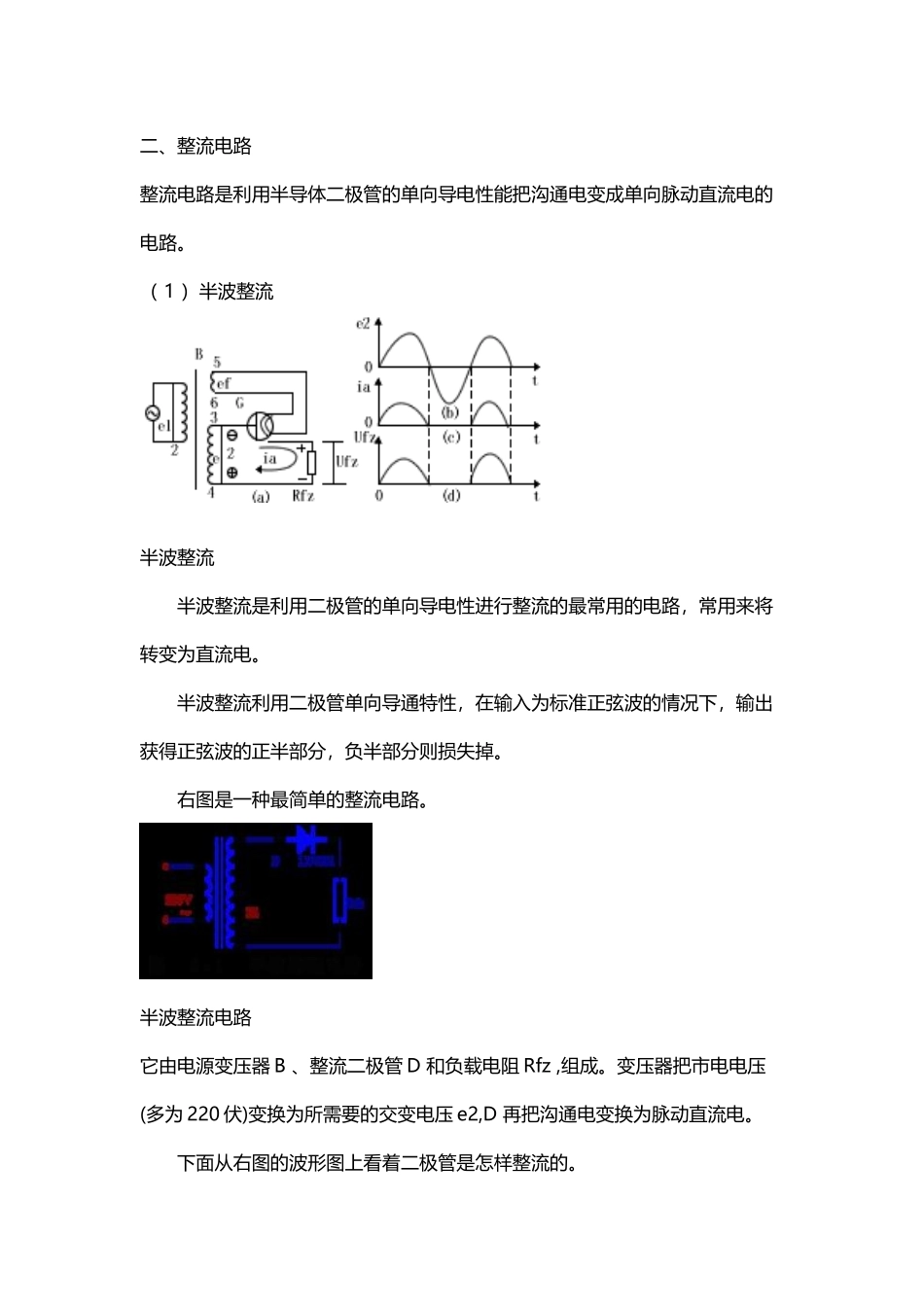

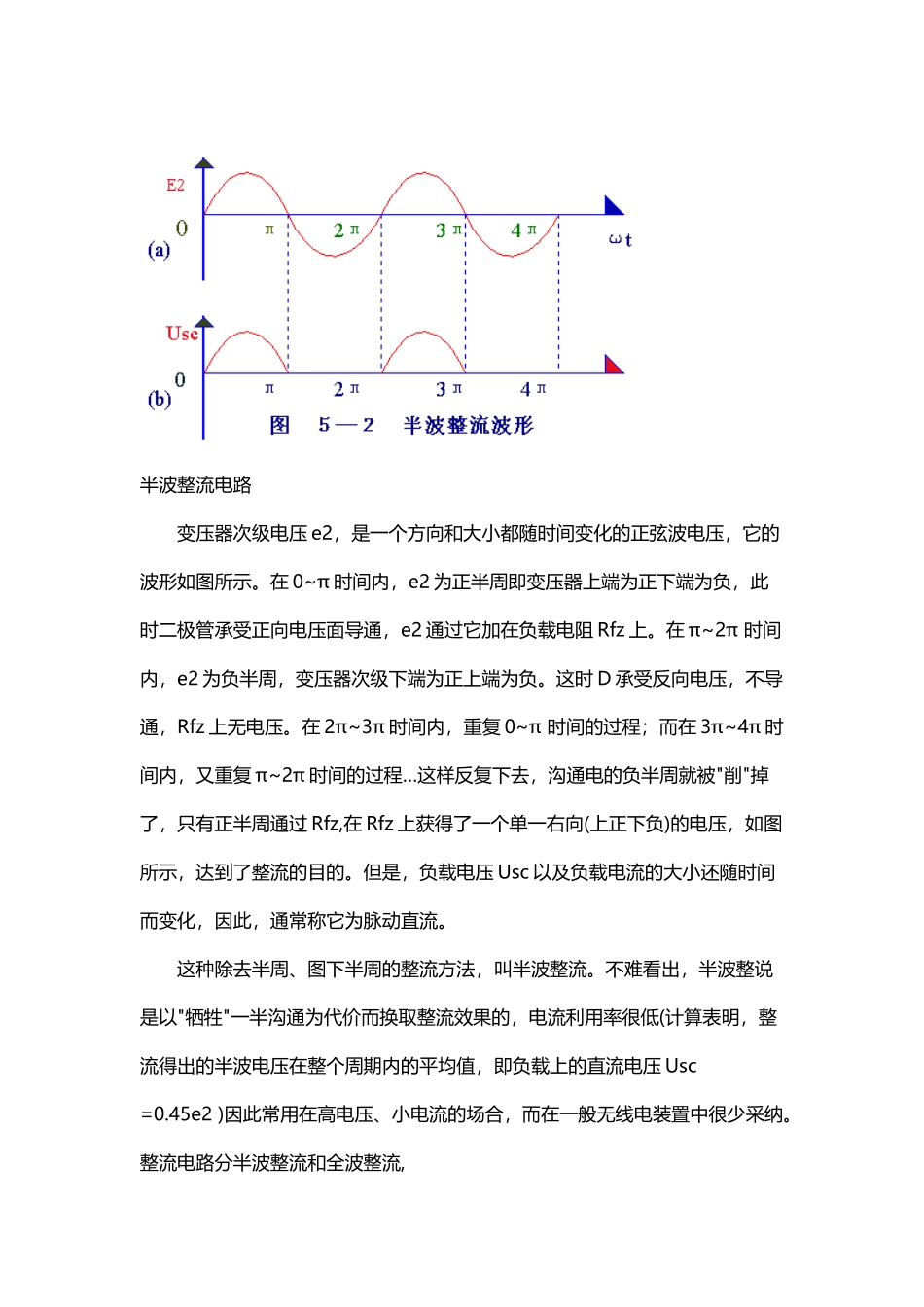

半波整流、全波整流(6 页)Good is good, but better carries it.精益求精，善益求善。二、整流电路整流电路是利用半导体二极管的单向导电性能把沟通电变成单向脉动直流电的电路。（ 1 ）半波整流 半波整流 半波整流是利用二极管的单向导电性进行整流的最常用的电路，常用来将转变为直流电。 半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。 右图是一种最简单的整流电路。 半波整流电路它由电源变压器 B 、整流二极管 D 和负载电阻 Rfz ,组成。变压器把市电电压(多为 220 伏)变换为所需要的交变电压 e2,D 再把沟通电变换为脉动直流电。 下面从右图的波形图上看着二极管是怎样整流的。 半波整流电路 变压器次级电压 e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图所示。在 0~π 时间内，e2 为正半周即变压器上端为正下端为负，此时二极管承受正向电压面导通，e2 通过它加在负载电阻 Rfz 上。在 π~2π 时间内，e2 为负半周，变压器次级下端为正上端为负。这时 D 承受反向电压，不导通，Rfz 上无电压。在 2π~3π 时间内，重复 0~π 时间的过程；而在 3π~4π 时间内，又重复 π~2π 时间的过程…这样反复下去，沟通电的负半周就被"削"掉了，只有正半周通过 Rfz,在 Rfz 上获得了一个单一右向(上正下负)的电压，如图所示，达到了整流的目的。但是，负载电压 Usc 以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半沟通为代价而换取整流效果的，电流利用率很低(计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压 Usc =0.45e2 )因此常用在高电压、小电流的场合，而在一般无线电装置中很少采纳。整流电路分半波整流和全波整流,半波整流 PN 结二极管只允许一个正半周沟通电流或一个负半周沟通电流通过,全波整流又称桥式整流,一个正弦波通过全波整流电路时,正负周期分别耦合单相是相对于三相而言。我们家用照明灯用的就是单相电。半波整流是相对于全波整流。单相全波整流电路用两只整流二极管，需要变压器次级有中间抽头。也可以用四只整流二极管组成桥式整流电路，变压器次级不需要抽头。单相半波整流电路用一只整流二极管。想一想正弦函数的图象。全波整流把图象的负半周“反到”X 轴的上部，...
