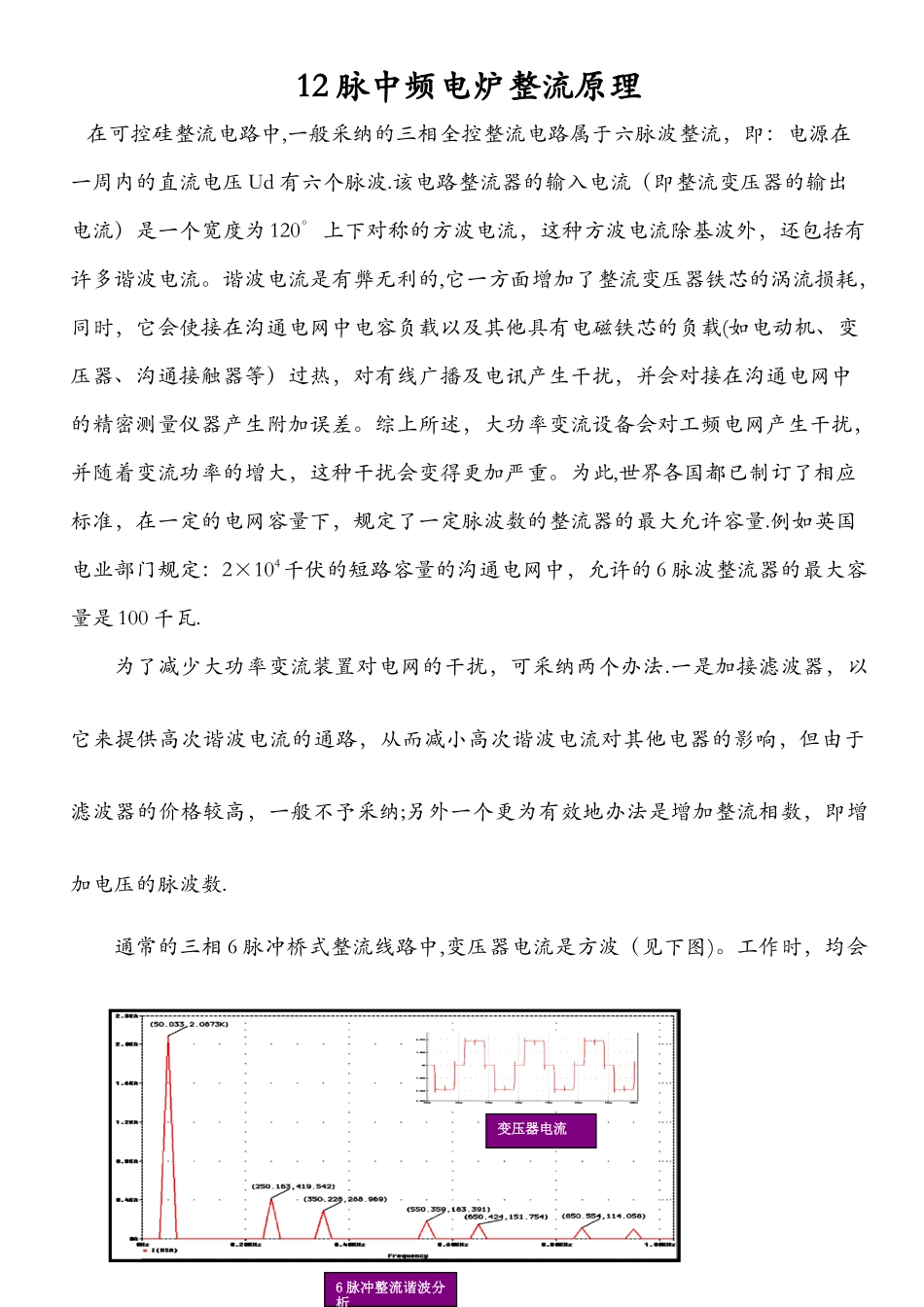

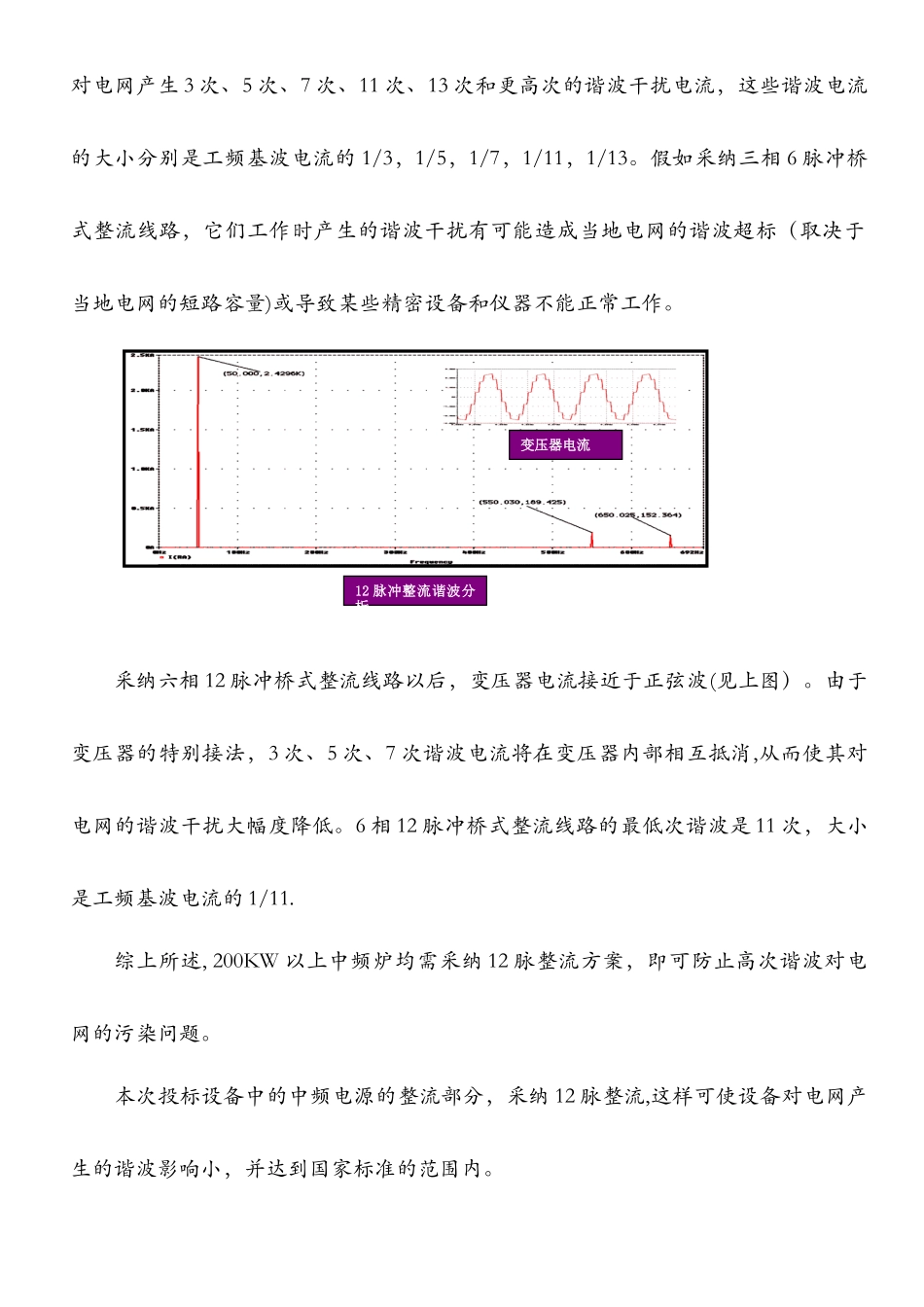

12 脉中频电炉整流原理 在可控硅整流电路中,一般采纳的三相全控整流电路属于六脉波整流，即：电源在一周内的直流电压 Ud 有六个脉波.该电路整流器的输入电流（即整流变压器的输出电流）是一个宽度为 120°上下对称的方波电流，这种方波电流除基波外，还包括有许多谐波电流。谐波电流是有弊无利的,它一方面增加了整流变压器铁芯的涡流损耗，同时，它会使接在沟通电网中电容负载以及其他具有电磁铁芯的负载(如电动机、变压器、沟通接触器等）过热，对有线广播及电讯产生干扰，并会对接在沟通电网中的精密测量仪器产生附加误差。综上所述，大功率变流设备会对工频电网产生干扰，并随着变流功率的增大，这种干扰会变得更加严重。为此,世界各国都已制订了相应标准，在一定的电网容量下，规定了一定脉波数的整流器的最大允许容量.例如英国电业部门规定：2×104千伏的短路容量的沟通电网中，允许的 6 脉波整流器的最大容量是 100 千瓦.为了减少大功率变流装置对电网的干扰，可采纳两个办法.一是加接滤波器，以它来提供高次谐波电流的通路，从而减小高次谐波电流对其他电器的影响，但由于滤波器的价格较高，一般不予采纳;另外一个更为有效地办法是增加整流相数，即增加电压的脉波数.通常的三相 6 脉冲桥式整流线路中,变压器电流是方波（见下图)。工作时，均会变压器电流6 脉冲整流谐波分析对电网产生 3 次、5 次、7 次、11 次、13 次和更高次的谐波干扰电流，这些谐波电流的大小分别是工频基波电流的 1/3，1/5，1/7，1/11，1/13。假如采纳三相 6 脉冲桥式整流线路，它们工作时产生的谐波干扰有可能造成当地电网的谐波超标（取决于当地电网的短路容量)或导致某些精密设备和仪器不能正常工作。采纳六相 12 脉冲桥式整流线路以后，变压器电流接近于正弦波(见上图）。由于变压器的特别接法，3 次、5 次、7 次谐波电流将在变压器内部相互抵消,从而使其对电网的谐波干扰大幅度降低。6 相 12 脉冲桥式整流线路的最低次谐波是 11 次，大小是工频基波电流的 1/11.综上所述, 200KW 以上中频炉均需采纳 12 脉整流方案，即可防止高次谐波对电网的污染问题。本次投标设备中的中频电源的整流部分，采纳 12 脉整流,这样可使设备对电网产生的谐波影响小，并达到国家标准的范围内。变压器电流12 脉冲整流谐波分析以下为：12 脉波与 6 脉波的原理和输出电压的相位关系。
