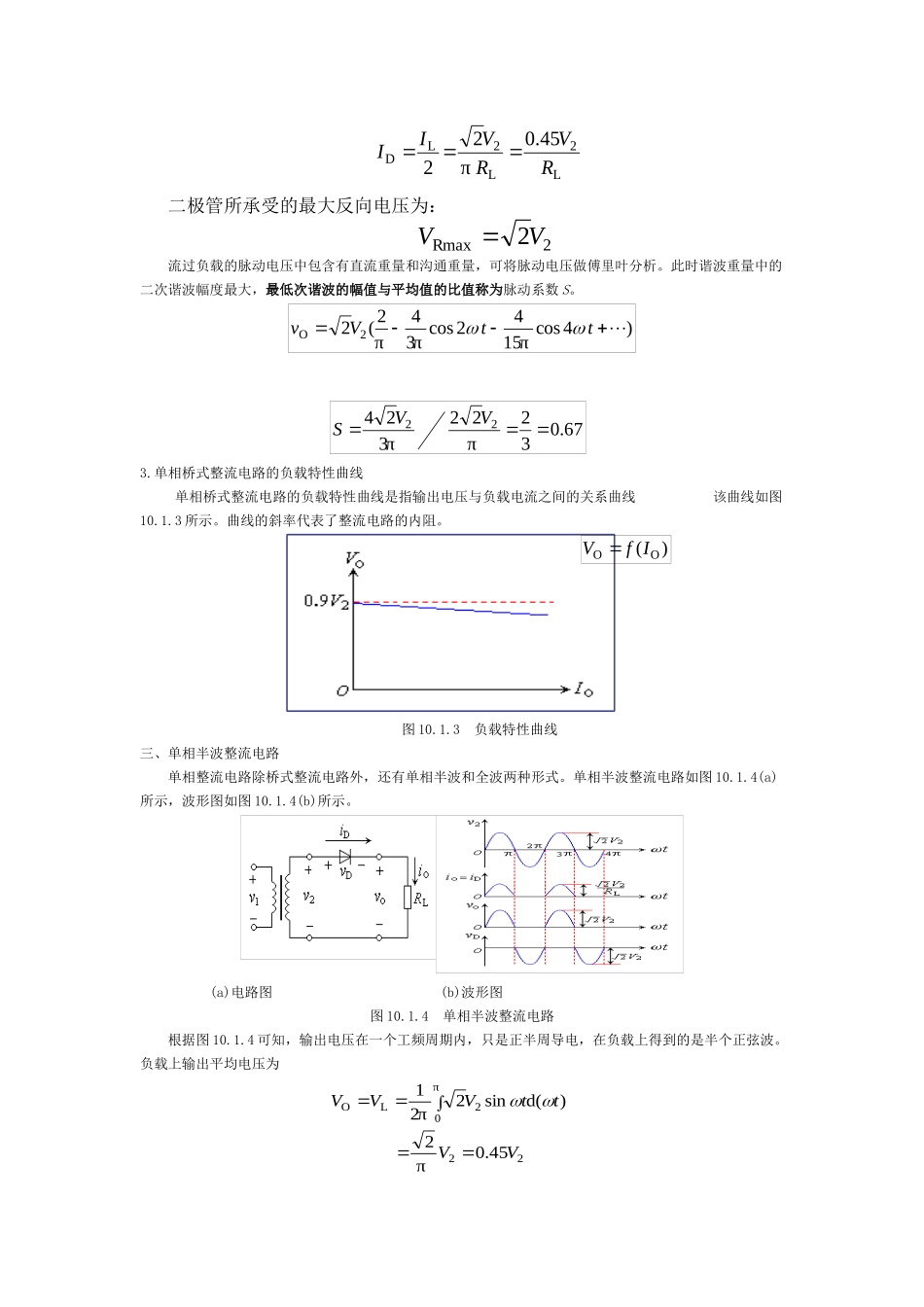

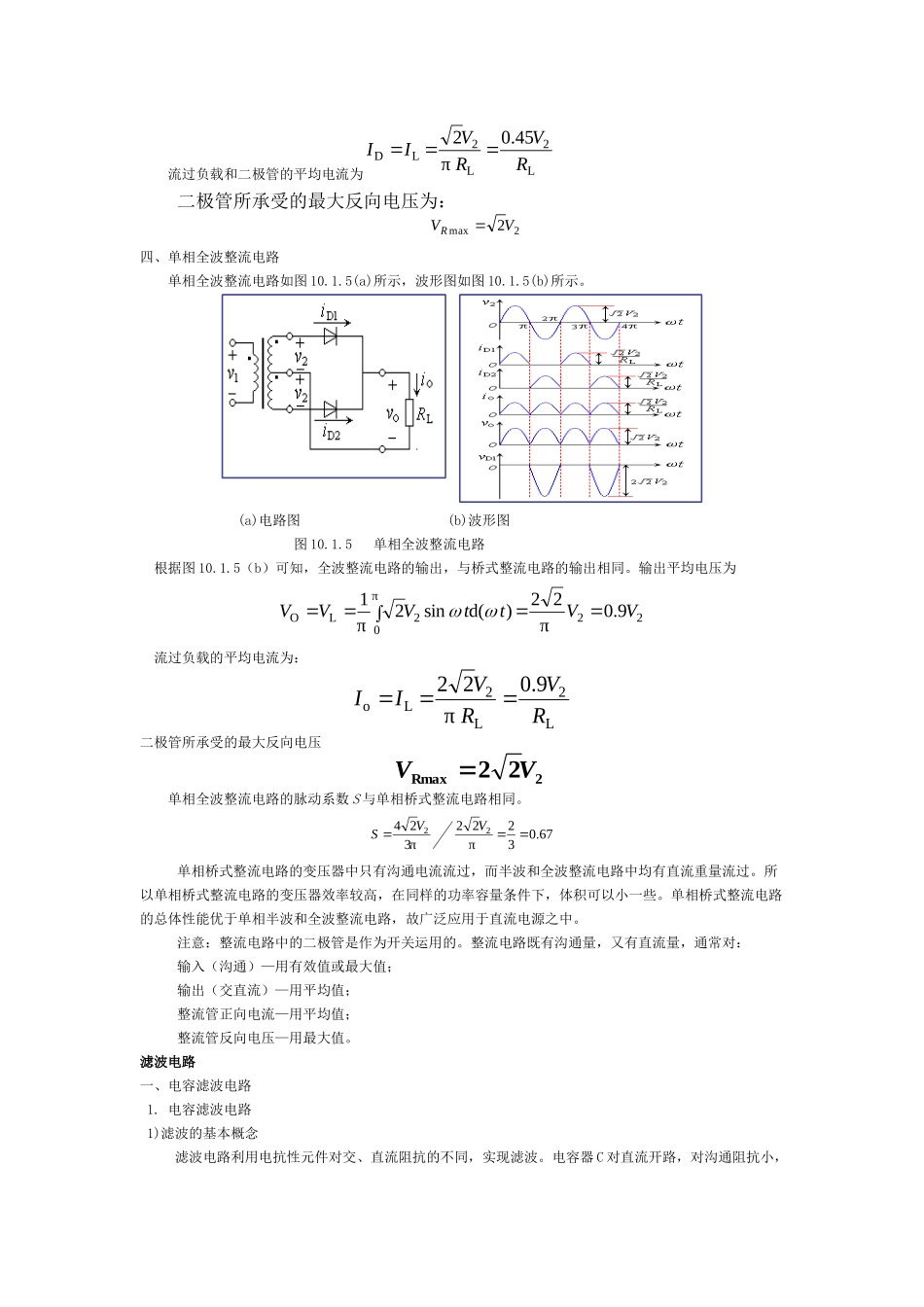

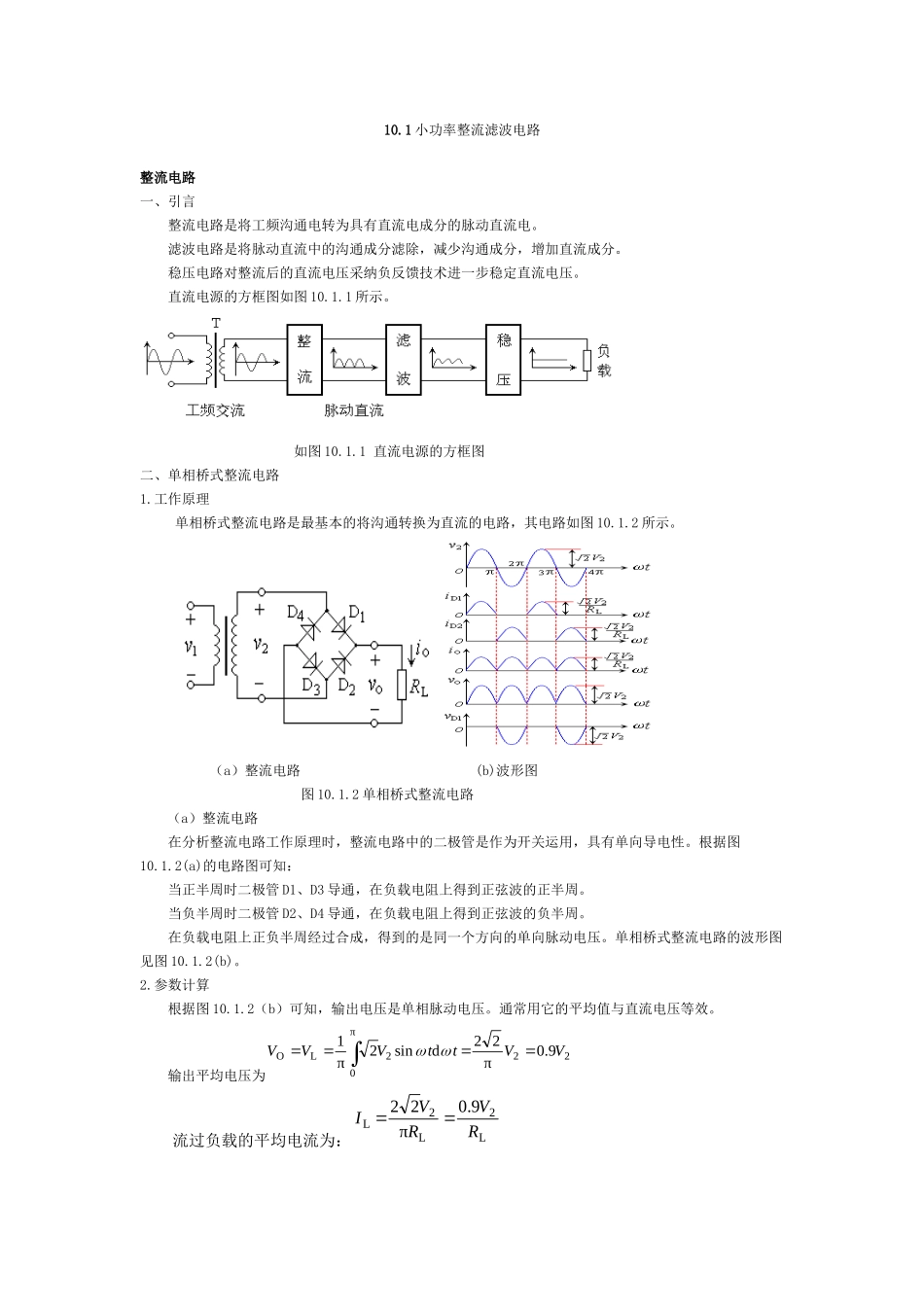

10.1 小功率整流滤波电路整流电路一、引言整流电路是将工频沟通电转为具有直流电成分的脉动直流电。 滤波电路是将脉动直流中的沟通成分滤除，减少沟通成分，增加直流成分。 稳压电路对整流后的直流电压采纳负反馈技术进一步稳定直流电压。直流电源的方框图如图 10.1.1 所示。如图 10.1.1 直流电源的方框图二、单相桥式整流电路1.工作原理单相桥式整流电路是最基本的将沟通转换为直流的电路，其电路如图 10.1.2 所示。（a）整流电路 (b)波形图图 10.1.2 单相桥式整流电路（a）整流电路在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。根据图10.1.2(a)的电路图可知：当正半周时二极管 D1、D3 导通，在负载电阻上得到正弦波的正半周。 当负半周时二极管 D2、D4 导通，在负载电阻上得到正弦波的负半周。 在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。单相桥式整流电路的波形图见图 10.1.2(b)。2.参数计算根据图 10.1.2（b）可知，输出电压是单相脉动电压。通常用它的平均值与直流电压等效。输出平均电压为22π02LO9.0π22dsin2π1VVttVVV流过负载的平均电流为：L2L2L9.0π22RVRVI)4cosπ1542cosπ34π2(2 2OttVv67.032π22π32422VVS)( OOIfV L2L2LD45.0π22RVRVII二极管所承受的最大反向电压为：2Rmax2VV流过负载的脉动电压中包含有直流重量和沟通重量，可将脉动电压做傅里叶分析。此时谐波重量中的二次谐波幅度最大，最低次谐波的幅值与平均值的比值称为脉动系数 S。3.单相桥式整流电路的负载特性曲线单相桥式整流电路的负载特性曲线是指输出电压与负载电流之间的关系曲线 该曲线如图10.1.3 所示。曲线的斜率代表了整流电路的内阻。图 10.1.3 负载特性曲线三、单相半波整流电路单相整流电路除桥式整流电路外，还有单相半波和全波两种形式。单相半波整流电路如图 10.1.4(a)所示，波形图如图 10.1.4(b)所示。(a)电路图 (b)波形图图 10.1.4 单相半波整流电路根据图 10.1.4 可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。负载上输出平均电压为22π02LO45.0π2)d(sin2π21VVttVVV流过负载和二极管的平均电流为L2L2LD45.0π2RVRVII二极管所承受的最大反向电压为：2max2VVR四、单相全波整流电路单相全波整流电路如图 10.1.5(a)所示，波形图如图 10.1.5(b...
