华测RTK使用指南

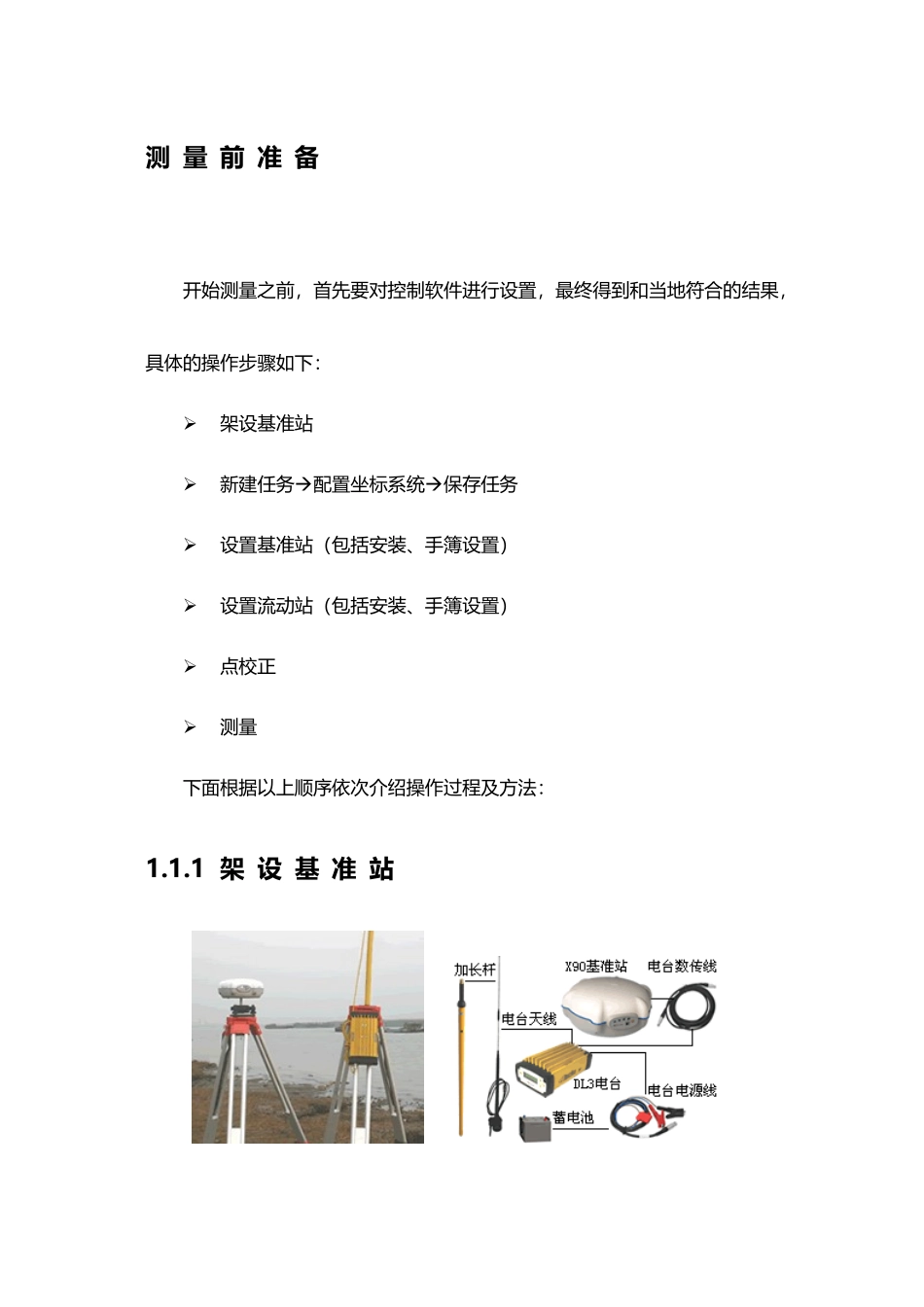

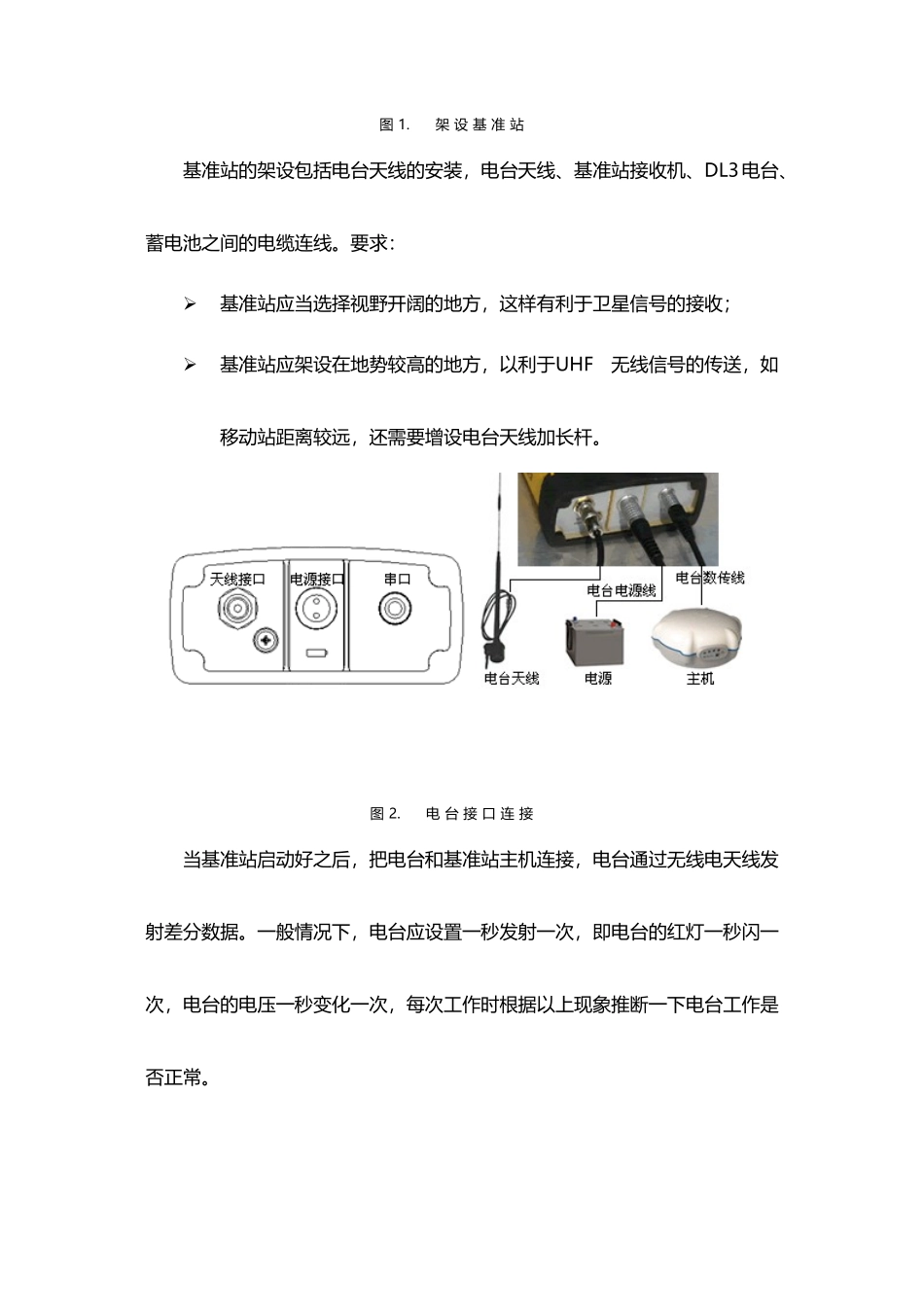

华测 RTK 使用指南(70 页)Good is good, but better carries it.精益求精，善益求善。测 量 前 准 备开始测量之前，首先要对控制软件进行设置，最终得到和当地符合的结果，具体的操作步骤如下：架设基准站新建任务配置坐标系统保存任务设置基准站（包括安装、手簿设置）设置流动站（包括安装、手簿设置）点校正测量下面根据以上顺序依次介绍操作过程及方法：1.1.1 架 设 基 准 站 图 1.架 设 基 准 站基准站的架设包括电台天线的安装，电台天线、基准站接收机、DL3电台、蓄电池之间的电缆连线。要求：基准站应当选择视野开阔的地方，这样有利于卫星信号的接收；基准站应架设在地势较高的地方，以利于UHF无线信号的传送，如移动站距离较远，还需要增设电台天线加长杆。 图 2.电 台 接 口 连 接当基准站启动好之后，把电台和基准站主机连接，电台通过无线电天线发射差分数据。一般情况下，电台应设置一秒发射一次，即电台的红灯一秒闪一次，电台的电压一秒变化一次，每次工作时根据以上现象推断一下电台工作是否正常。1.1.2 建 立 新 任 务1.1.2.1新 建 任 务运行手簿测地通软件，执行【文件】【新建任务】，输入任务名称，选择坐标系统，其它为附加信息，可留空。（注：一般坐标系选WGS-84） 图 3.新 建 任 务1.1.2.2坐 标 系 管 理【配置】【坐标系管理】图 4.坐 标 系 管 理根据实际情况，进行坐标系的设置。选择已有坐标系进行编辑( 主要是修改中央子午线，如标准的北京54 坐标系一定要输入和将要进行点校正的已知点相符的中央子午线) ，或新建坐标系，输入当地已知点所用的椭球参数及当地坐标的相关参数，而【基准转换】、【水平平差】、【垂直平差】都选“无”；当进行完点校正后，校正参数会自动添加到【水平平差】和【垂直平差】；假如已有转换参数可在【基准转换】中输入七参数或三参数，但不提倡。当设置好后，选择确定确定，即会替代当前任务里的参数，这样测量的结果就为经过转换的。假如新建一个任务则不需要重新作点校正，它会自动套用上一个任务的参数，到下一个测区新建任务后直接作点校正即可，选择保存保存会自动替代当前任务参数。1.1.2.3保 存 任 务【文件】【保存任务】图 5.保 存 任 务注：新建任务后一定要保存任务，否则新建下一个任务后会丢失当前任务的测量数据，位置最好选“主内存”。1.1.3 设 置 基 准 站1.1.3.1基 ...
