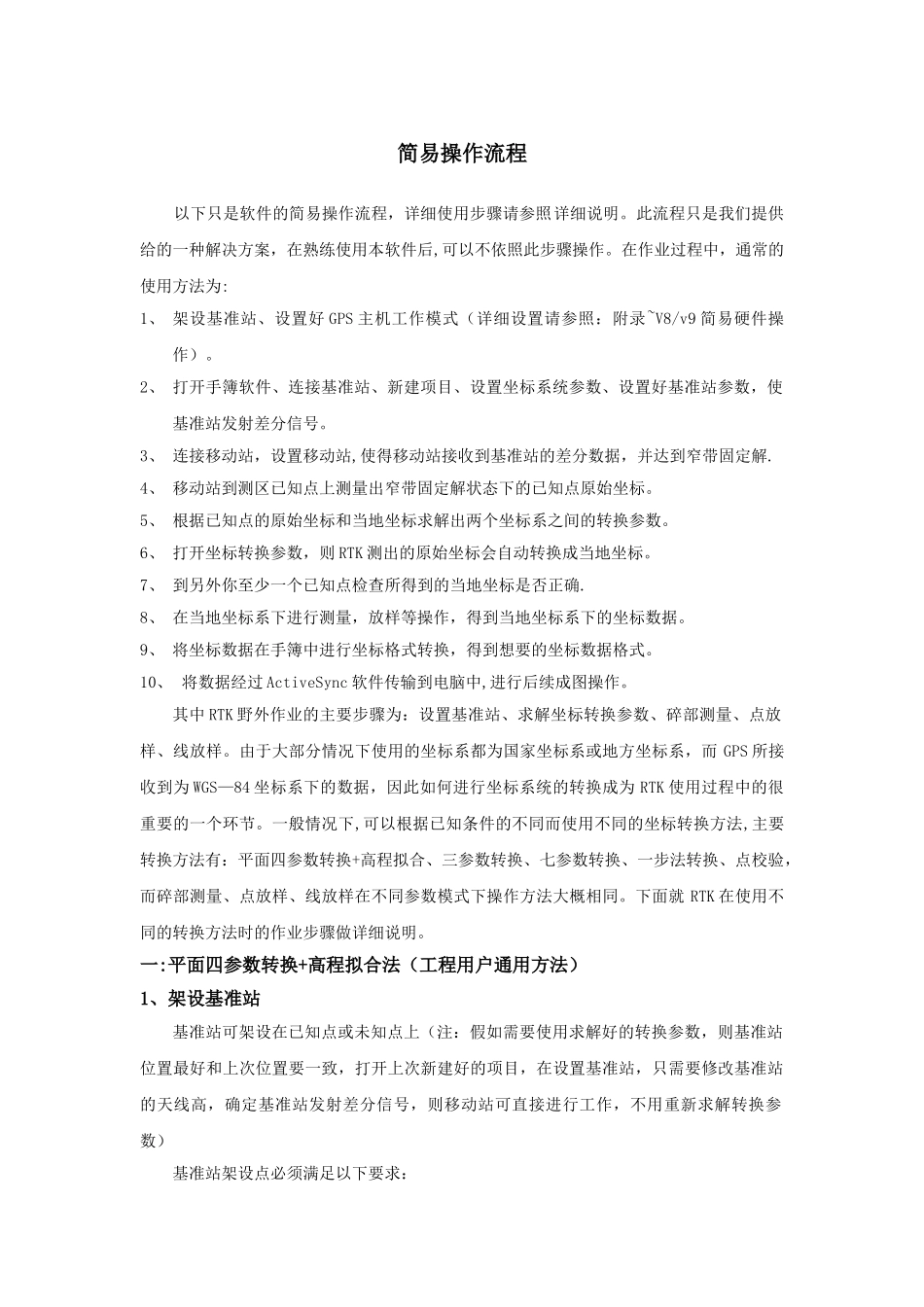

简易操作流程以下只是软件的简易操作流程,详细使用步骤请参照详细说明
此流程只是我们提供给的一种解决方案,在熟练使用本软件后,可以不依照此步骤操作
在作业过程中,通常的使用方法为:1、 架设基准站、设置好 GPS 主机工作模式(详细设置请参照:附录~V8/v9 简易硬件操作)
2、 打开手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数,使基准站发射差分信号
3、 连接移动站,设置移动站,使得移动站接收到基准站的差分数据,并达到窄带固定解
4、 移动站到测区已知点上测量出窄带固定解状态下的已知点原始坐标
5、 根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数
6、 打开坐标转换参数,则 RTK 测出的原始坐标会自动转换成当地坐标
7、 到另外你至少一个已知点检查所得到的当地坐标是否正确
8、 在当地坐标系下进行测量,放样等操作,得到当地坐标系下的坐标数据
9、 将坐标数据在手簿中进行坐标格式转换,得到想要的坐标数据格式
10、 将数据经过 ActiveSync 软件传输到电脑中,进行后续成图操作
其中 RTK 野外作业的主要步骤为:设置基准站、求解坐标转换参数、碎部测量、点放样、线放样
由于大部分情况下使用的坐标系都为国家坐标系或地方坐标系,而 GPS 所接收到为 WGS—84 坐标系下的数据,因此如何进行坐标系统的转换成为 RTK 使用过程中的很重要的一个环节
一般情况下,可以根据已知条件的不同而使用不同的坐标转换方法,主要转换方法有:平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验,而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同
下面就 RTK 在使用不同的转换方法时的作业步骤做详细说明
一:平面四参数转换+高程拟合法(工程用户通用方法)1、架设基准站基准站可架设在已知点或未知点上(注:假如需要使用求解好的转换参
