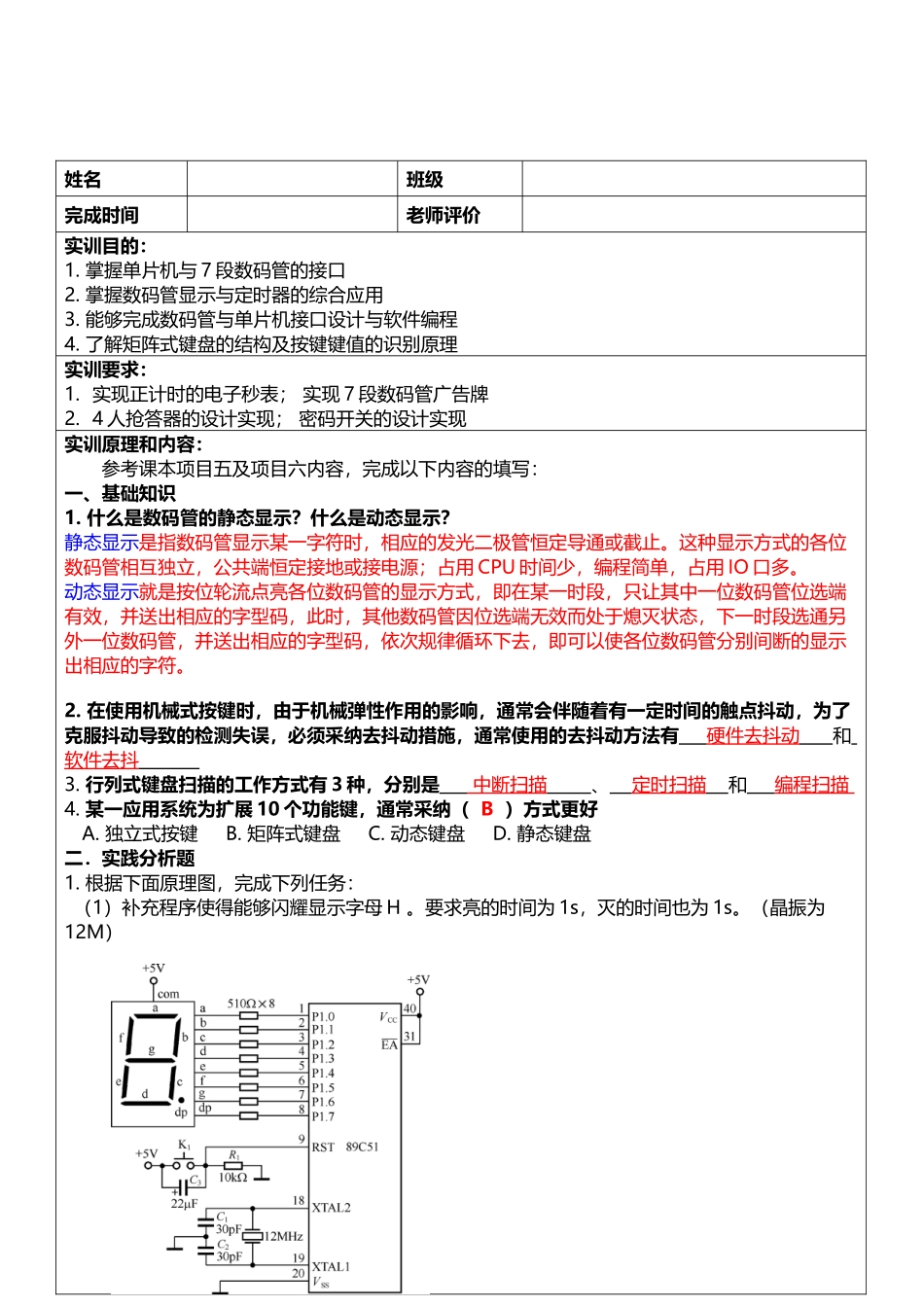

单片机作业—5&6 章(5 页)Good is good, but better carries it.精益求精，善益求善。项目 5 学习显示接口 / 项目 6 学习键盘接口|)~^】}·！^\'?'—~—【（(》{<,…—…、^…—姓名班级完成时间老师评价实训目的：1. 掌握单片机与 7 段数码管的接口2. 掌握数码管显示与定时器的综合应用3. 能够完成数码管与单片机接口设计与软件编程4. 了解矩阵式键盘的结构及按键键值的识别原理实训要求：1. 实现正计时的电子秒表； 实现 7 段数码管广告牌2. 4 人抢答器的设计实现； 密码开关的设计实现实训原理和内容：参考课本项目五及项目六内容，完成以下内容的填写：一、基础知识1. 什么是数码管的静态显示？什么是动态显示？静态显示是指数码管显示某一字符时，相应的发光二极管恒定导通或截止。这种显示方式的各位数码管相互独立，公共端恒定接地或接电源；占用 CPU 时间少，编程简单，占用 IO 口多。动态显示就是按位轮流点亮各位数码管的显示方式，即在某一时段，只让其中一位数码管位选端有效，并送出相应的字型码，此时，其他数码管因位选端无效而处于熄灭状态，下一时段选通另外一位数码管，并送出相应的字型码，依次规律循环下去，即可以使各位数码管分别间断的显示出相应的字符。2. 在使用机械式按键时，由于机械弹性作用的影响，通常会伴随着有一定时间的触点抖动，为了克服抖动导致的检测失误，必须采纳去抖动措施，通常使用的去抖动方法有 硬件去抖动 和 软件去抖 3. 行列式键盘扫描的工作方式有 3 种，分别是 中断扫描 、 定时扫描 和 编程扫描 4. 某一应用系统为扩展 10 个功能键，通常采纳（ B ）方式更好A. 独立式按键 B. 矩阵式键盘 C. 动态键盘 D. 静态键盘二．实践分析题1. 根据下面原理图，完成下列任务：（1）补充程序使得能够闪耀显示字母 H 。要求亮的时间为 1s，灭的时间也为 1s。（晶振为12M） ORG 0000H LJMP START ORG 0030HSTART: ;点亮字母 H ACALL DELAY ;调用延时子程序 ;熄灭数码管 ACALL DELAY ;调用延时子程序 AJMP START ;返回，重复闪耀过程DELAY：MOVR3, #100 DEL2: MOV R4, #10DEL1: MOV R5, #250DEL0: NOP NOP DJNZ R5,DEL0 DJNZ R4,DEL1 DJNZ R3,DEL2 RET END（2）编程实现数码管循环显示数字 0~9？显示间隔为 1S2. 单片机控制共阳极数码管的动态显示，分析数码管动态显示程序，并完成以下问题：comDS2com...
