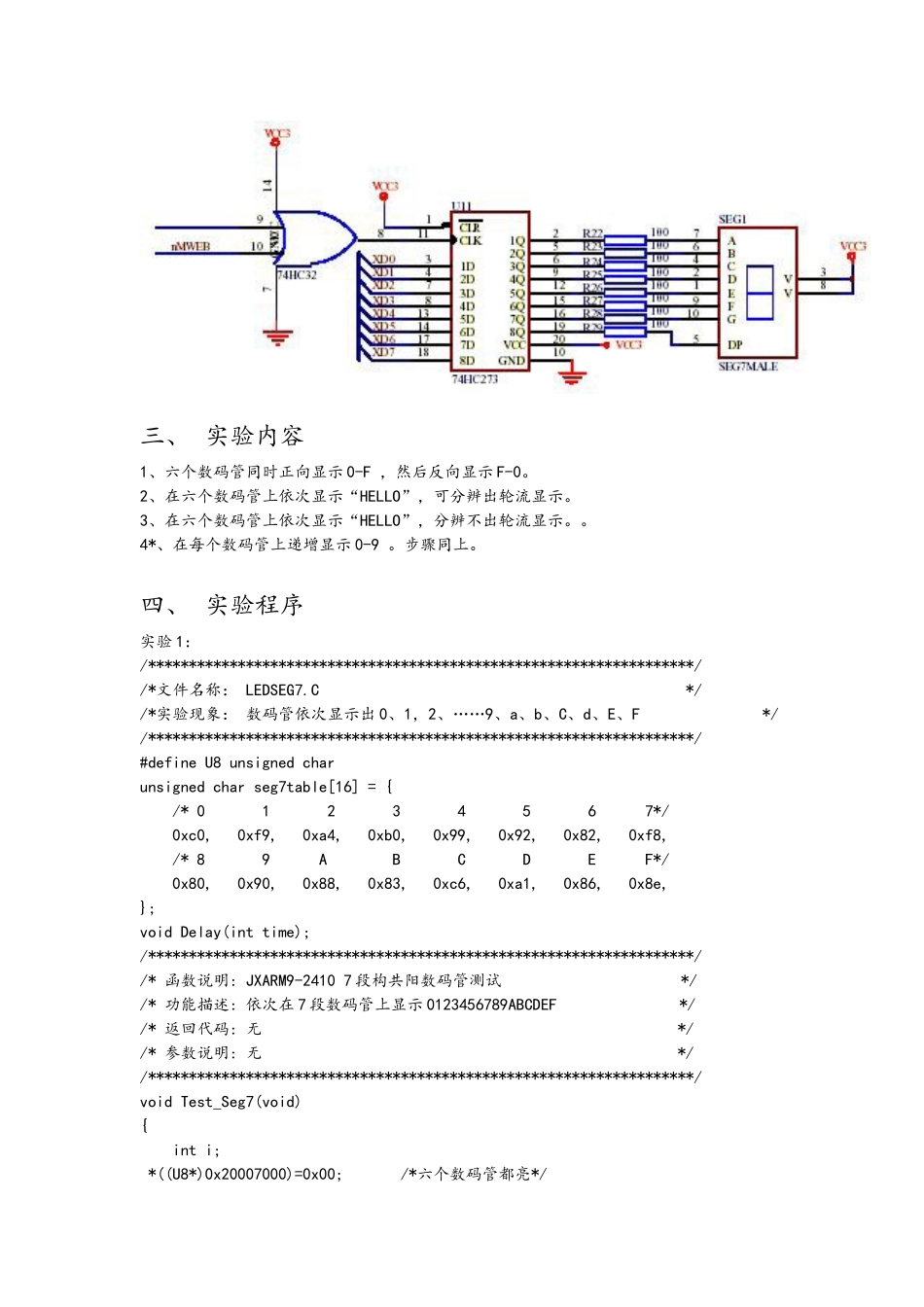

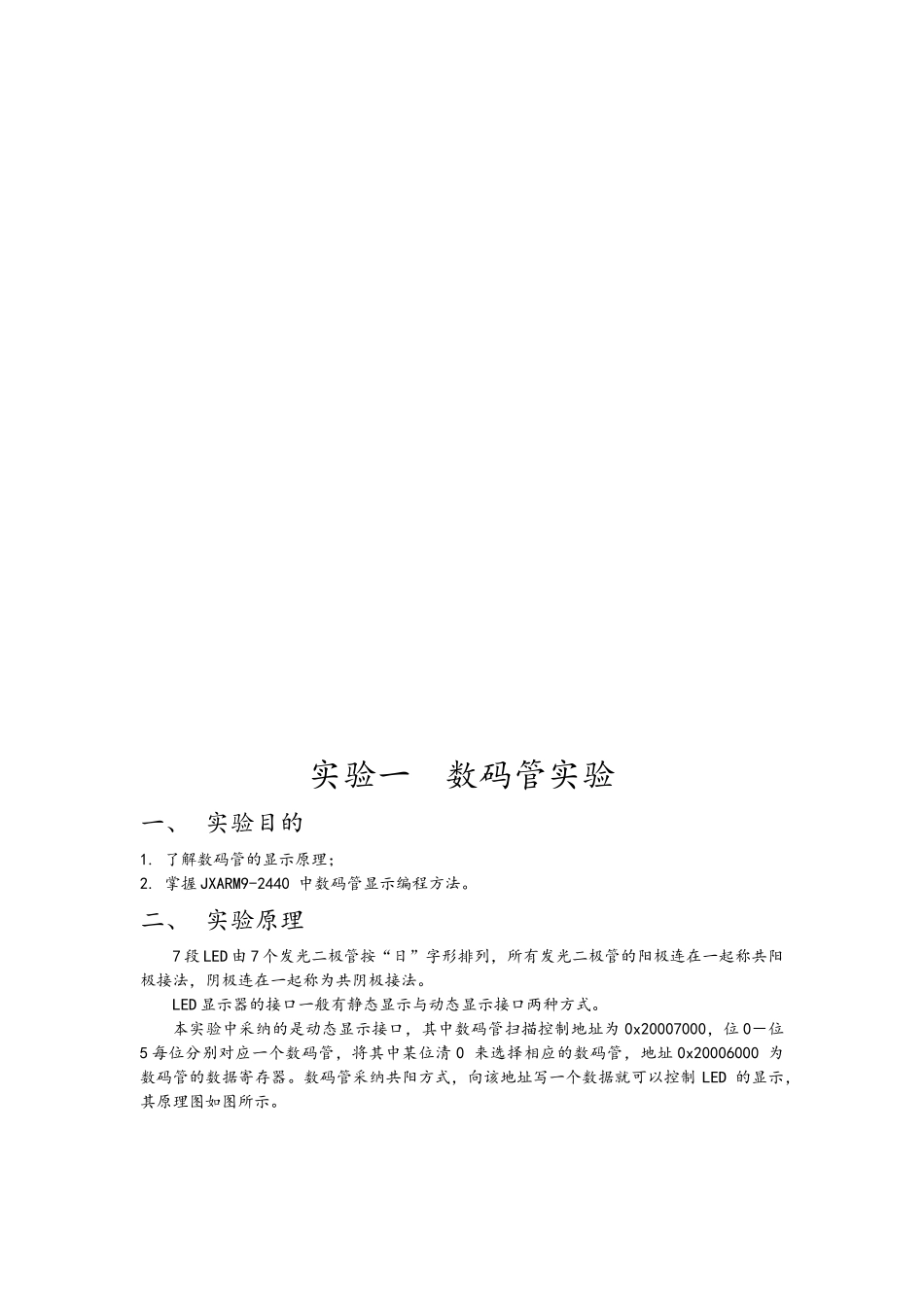

单片机实验报告实验一 数码管实验一、 实验目的1. 了解数码管的显示原理；2. 掌握 JXARM9-2440 中数码管显示编程方法。二、 实验原理7 段 LED 由 7 个发光二极管按“日”字形排列，所有发光二极管的阳极连在一起称共阳极接法，阴极连在一起称为共阴极接法。 LED 显示器的接口一般有静态显示与动态显示接口两种方式。本实验中采纳的是动态显示接口，其中数码管扫描控制地址为 0x20007000，位 0－位5 每位分别对应一个数码管，将其中某位清 0 来选择相应的数码管，地址 0x20006000 为数码管的数据寄存器。数码管采纳共阳方式，向该地址写一个数据就可以控制 LED 的显示，其原理图如图所示。三、 实验内容1、六个数码管同时正向显示 0-F ，然后反向显示 F-0。2、在六个数码管上依次显示“HELLO”，可分辨出轮流显示。3、在六个数码管上依次显示“HELLO”，分辨不出轮流显示。。4*、在每个数码管上递增显示 0-9 。步骤同上。四、 实验程序实验 1：/*******************************************************************//*文件名称： LEDSEG7.C *//*实验现象： 数码管依次显示出 0、1，2、……9、a、b、C、d、E、F *//*******************************************************************/#define U8 unsigned charunsigned char seg7table[16] = { /* 0 1 2 3 4 5 6 7*/ 0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, /* 8 9 A B C D E F*/ 0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e,};void Delay(int time);/*******************************************************************//* 函数说明: JXARM9-2410 7 段构共阳数码管测试 *//* 功能描述: 依次在 7 段数码管上显示 0123456789ABCDEF *//* 返回代码: 无 *//* 参数说明: 无 *//*******************************************************************/void Test_Seg7(void) { int i; *((U8*)0x20007000)=0x00; /*六个数码管都亮*/ for( ; ;){for(i=0;i<0x10;i++) /*数码管从 0 到 F 依次显示出来*/{ *((U8*)0x20006000)=seg7table[i]; Delay(1000);}for(0xf;i>=0x0;i--) /*数码管从 F 到 0 依次显示出来*/{ *((U8*)0x20006000)=seg7table[i]; Delay(1000);}}// TODO }/*****************************************************************//* Functi...
