单片机计数显示器

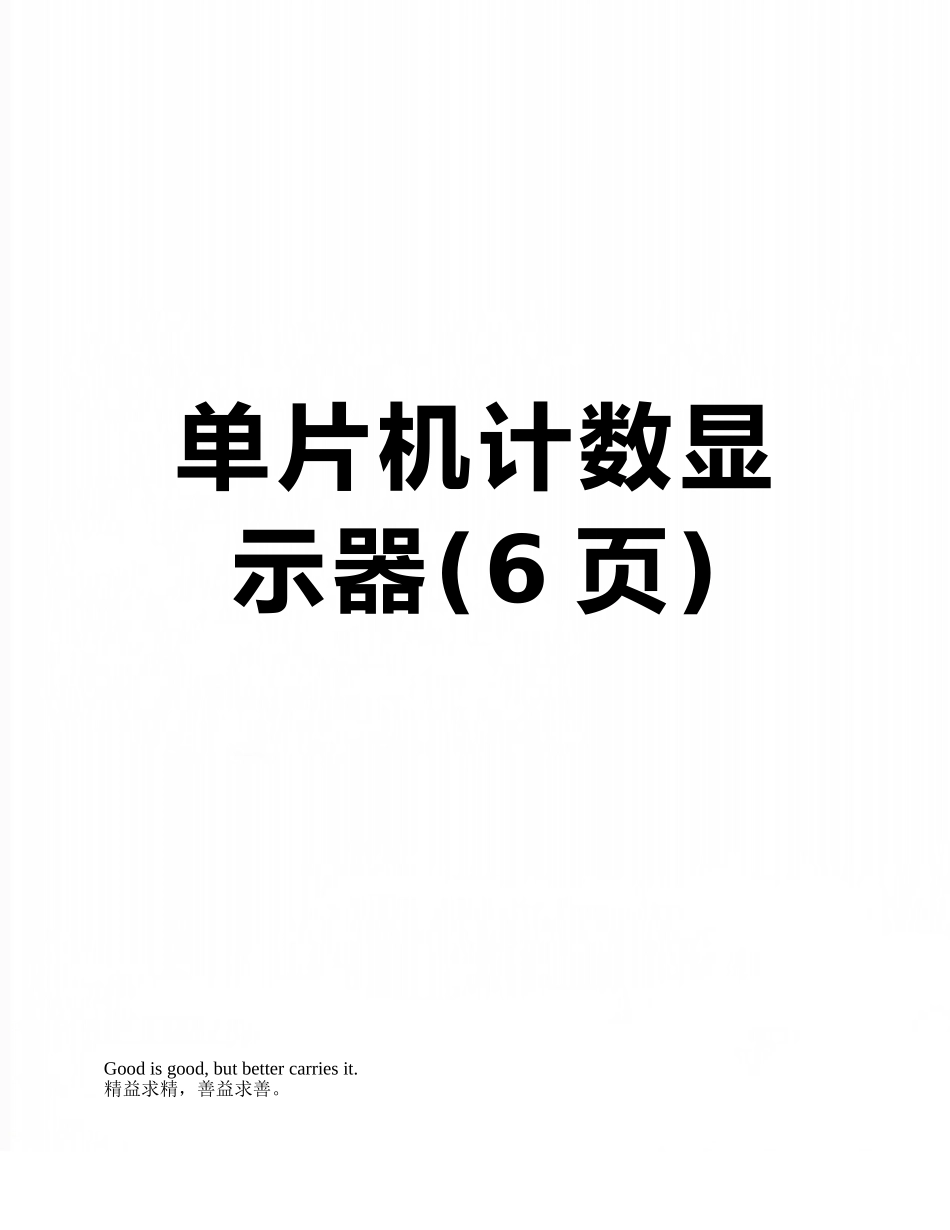

单片机计数显示器_第1页
1/8

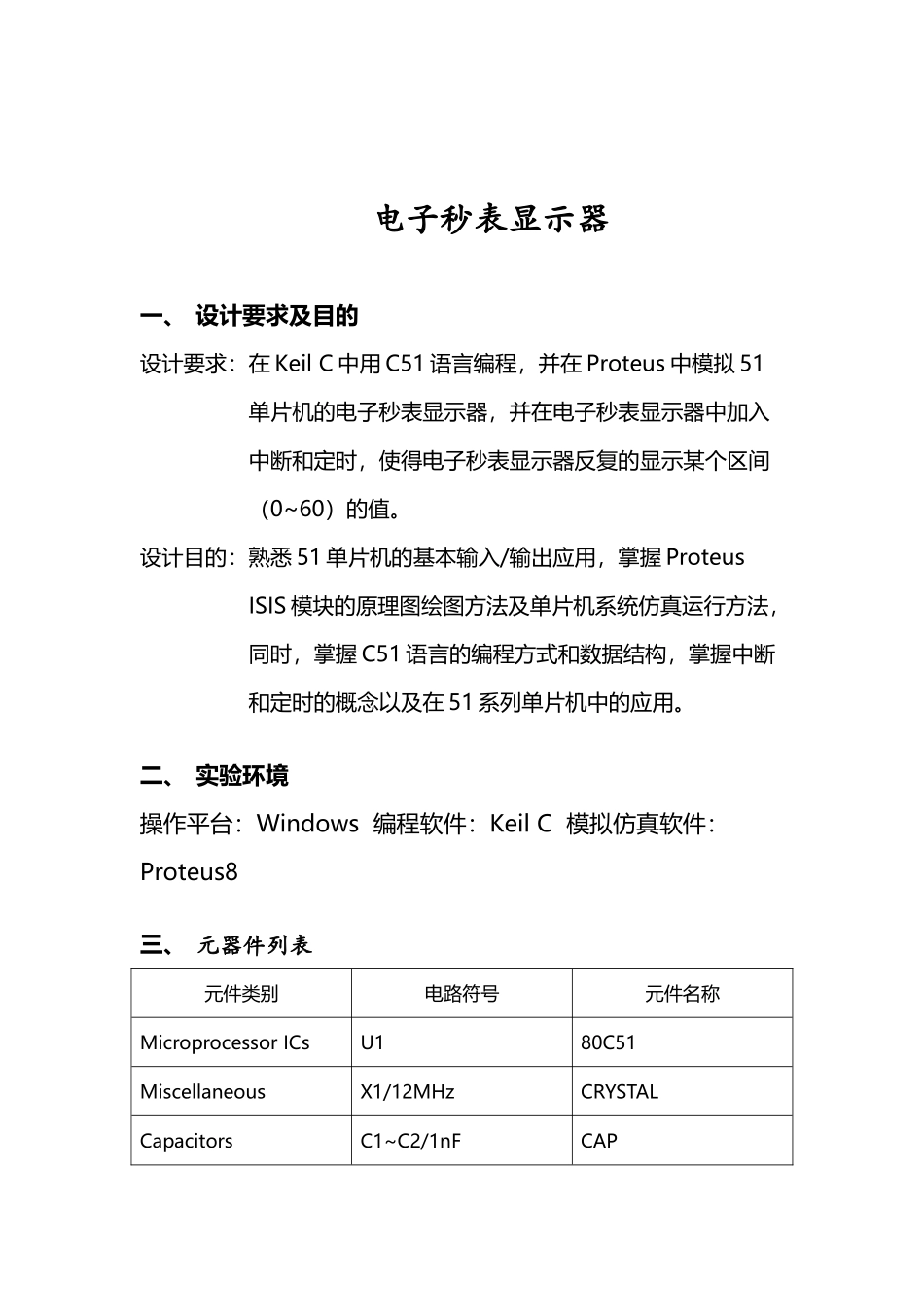

单片机计数显示器_第2页
2/8

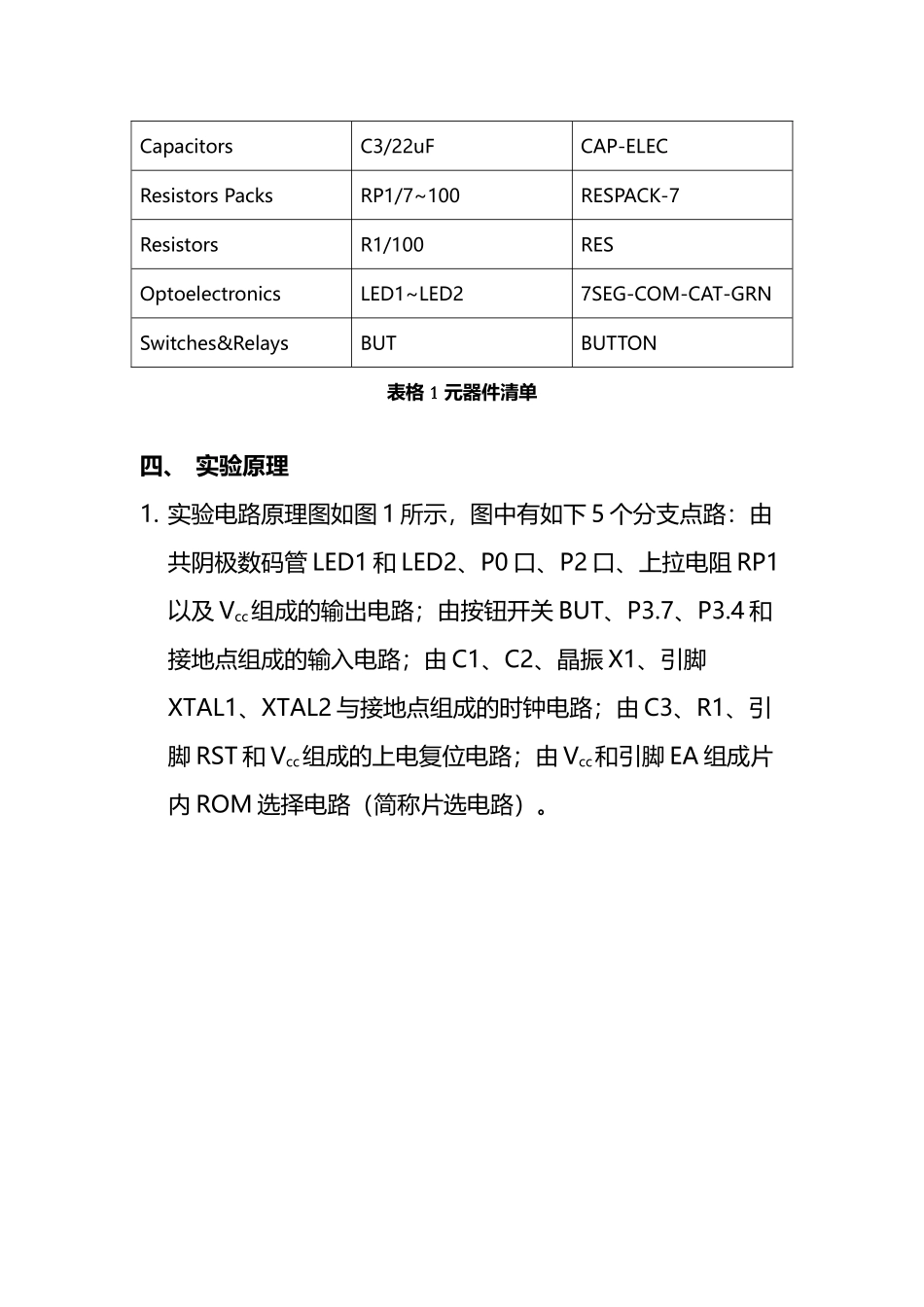

单片机计数显示器_第3页
3/8
单片机计数显示器(6 页)Good is good, but better carries it.精益求精,善益求善。电子秒表显示器一、 设计要求及目的设计要求:在 Keil C 中用 C51 语言编程,并在 Proteus 中模拟 51单片机的电子秒表显示器,并在电子秒表显示器中加入中断和定时,使得电子秒表显示器反复的显示某个区间(0~60)的值。设计目的:熟悉 51 单片机的基本输入/输出应用,掌握 Proteus ISIS 模块的原理图绘图方法及单片机系统仿真运行方法,同时,掌握 C51 语言的编程方式和数据结构,掌握中断和定时的概念以及在 51 系列单片机中的应用。二、 实验环境操作平台:Windows 编程软件:Keil C 模拟仿真软件:Proteus8三、 元器件列表元件类别电路符号元件名称Microprocessor ICsU180C51MiscellaneousX1/12MHzCRYSTALCapacitorsC1~C2/1nFCAPCapacitorsC3/22uFCAP-ELECResistors PacksRP1/7~100 RESPACK-7ResistorsR1/100 RESOptoelectronicsLED1~LED27SEG-COM-CAT-GRNSwitches&RelaysBUTBUTTON表格 1 元器件清单四、 实验原理1. 实验电路原理图如图 1 所示,图中有如下 5 个分支点路:由共阴极数码管 LED1 和 LED2、P0 口、P2 口、上拉电阻 RP1以及 Vcc组成的输出电路;由按钮开关 BUT、P3.7、P3.4 和接地点组成的输入电路;由 C1、C2、晶振 X1、引脚XTAL1、XTAL2 与接地点组成的时钟电路;由 C3、R1、引脚 RST 和 Vcc组成的上电复位电路;由 Vcc和引脚 EA 组成片内 ROM 选择电路(简称片选电路)。图表 1 实验原理图2. 数码管的初始显示值为“00”;当 1s 产生时,秒计数器加1;秒计数器到 60 时清零,并从“00”重新开始,如此周而反复。3. 软件编程原理:采纳 T0 定时方式 1 中断法编程,其中 1s 定时采纳 20 次 50ms 定时中断的方案实现。程序设计的流程图如图 2 所示。图表 2 程序流程图五、 程序源代码#includeunsigned char count1=0;//中断计数器unsigned char count2=0;//计数器变量usigned char code table[ ]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //LED 显示字符timer0() interrupt 1{//T0 中断函数count1++;//计数器增 1if(count1==20){//将 1s 分为 20 个 50mscount1=0; count2++;} if(count2==60) count2=0; //计数器达到 60 时清零 P0=table[count2/10];//显示十位数字 P2=table[count2%10]; //显示个位...
