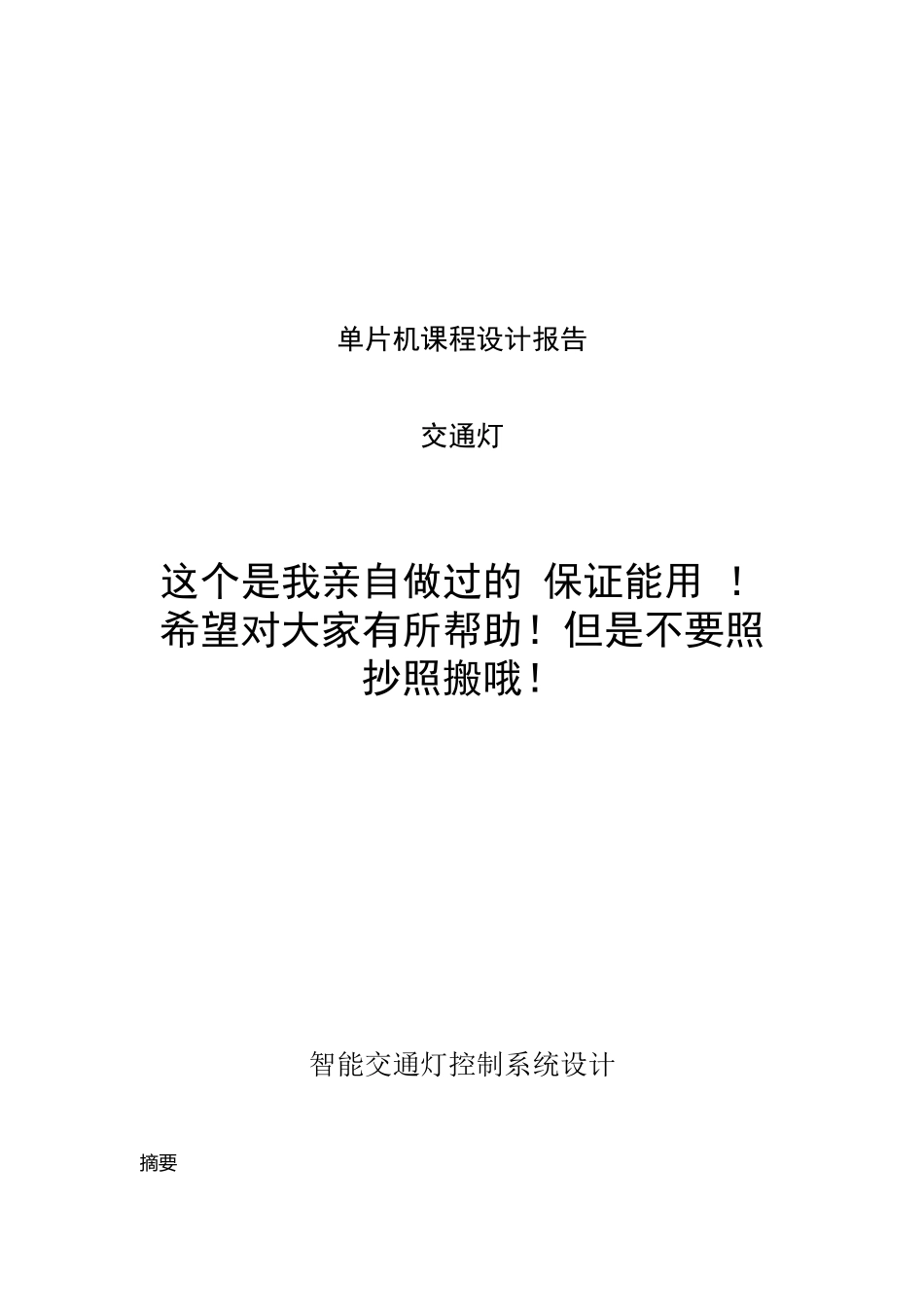

单片机课程设计-智能交通灯(完整版)(18页)Good is good, but better carries it.精益求精，善益求善。单片机课程设计报告交通灯这个是我亲自做过的 保证能用 ！希望对大家有所帮助！但是不要照抄照搬哦！ 智能交通灯控制系统设计摘要近年来，随着我国国民经济的快速进展，我国机动车辆进展迅速，而城镇道路建设由于历史等各种原因相对滞后，交通拥挤和堵塞现象时常出现。如何利用当今计算机和自动控制技术，有效地疏导交通，提高城镇交通路口的通行能力，减少交通事故是很值得讨论的一个课题。目前，国内的交通灯一般设在十字路口，在醒目位置用红、绿、黄三种颜色的指示灯加上一个倒计时的显示器来控制行车。关键词： AT89S51，交通规则，交通灯，车流量控制1．设计目的：1、通过交通信号灯控制系统的设计，掌握 80C51 传输数据的方法,以控制发光二极管的亮与灭以及数码管的显示；2、用 80C51 作为输出口,控制十二个发光二极管熄灭,模拟交通灯管理.3、通过单片机控制设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去，提高动脑和动手的能力；4、完成控制系统的硬件设计、软件设计、仿真调试。2．设计内容和功能：交通信号灯模拟控制系统设计利用单片机的定时器定时，令十字路口的红绿灯交替点亮和熄灭。用 8051 做输出口，控制十二个发光二极管燃灭，模拟交通灯管理。在一个交通十字路口有一条主干道（东西方向），一条从干道（南北方向），主干道的通行时间比从干道通行时间长，四个路口安装红，黄，绿，灯各一盏；如图所示： 1、设计一个十字路口的交通灯控制电路，要求东西方向（主干道）车道和南北方向（从干道）车道两条交叉道路上的车辆交替运行，时间可设置修改。2、在绿灯转为红灯时，要求黄灯闪耀，才能变换运行车道3、黄灯亮时，要求每秒闪亮一次。4、紧急情况发生，如消防车、抢救车等紧急车辆通过时，要求四个路口同时加亮黄灯闪耀，并且倒计时显示装置关闭，四个路口的信号灯全部变成红灯。5 当东西或南北方向车流量大时，四个路口同时加亮黄灯进行闪耀，并且倒计时显示装置关闭，黄灯闪耀 5 秒后，只允许东西或南北方向车辆通行。3．各功能模块说明及系统使用说明；3.1 总体设计电路如图所示3.2 交通灯电路为了方便实验，可以用发光二极管作为交通灯来使用，单片机的 I/O 接口直接和交通灯（发光二极管）连接。在十字路口的四组红、黄、绿三色交通灯中，东西方向道路上的两组同色灯连接在一起，南...
