单片机键盘显示实验报告

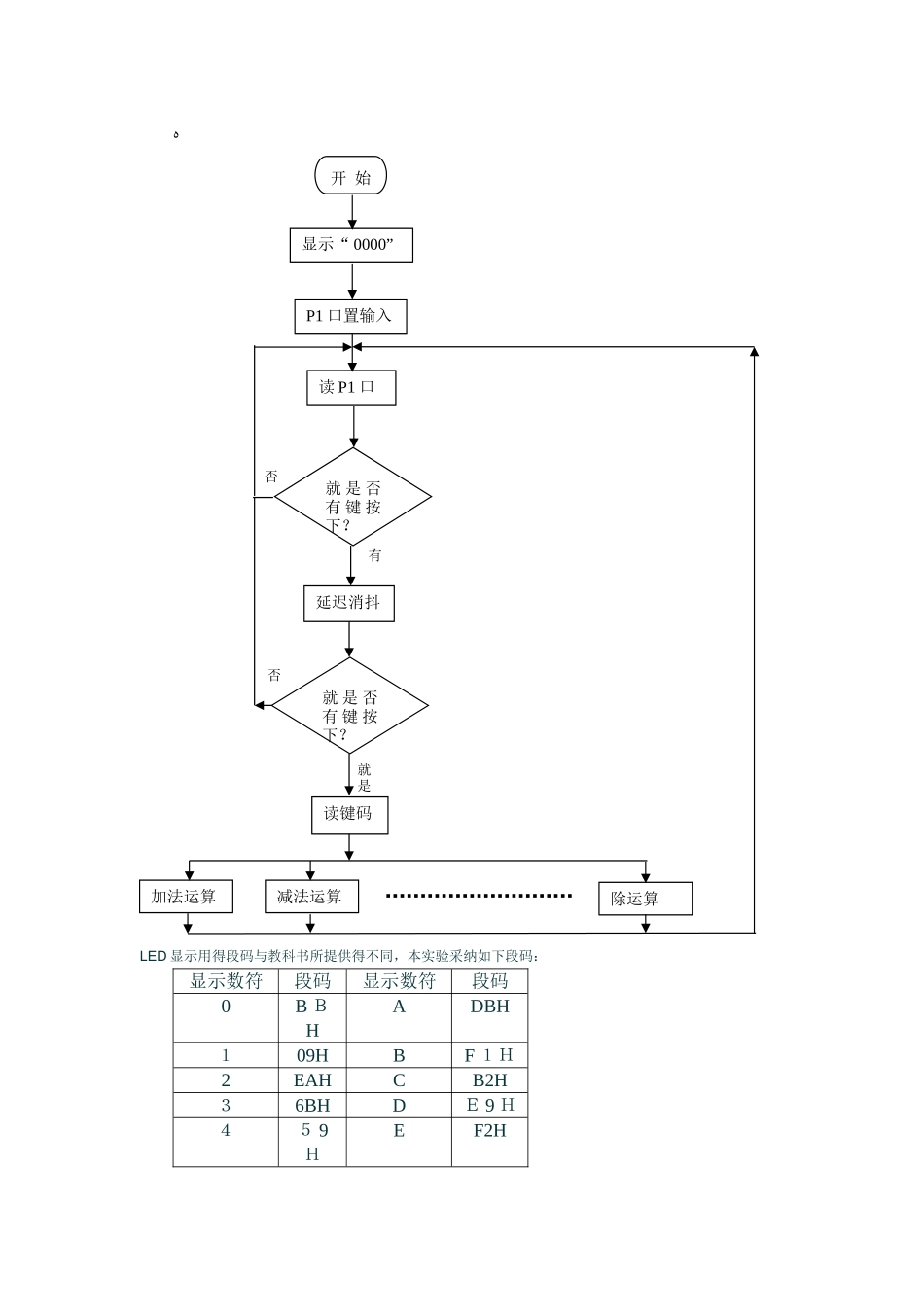

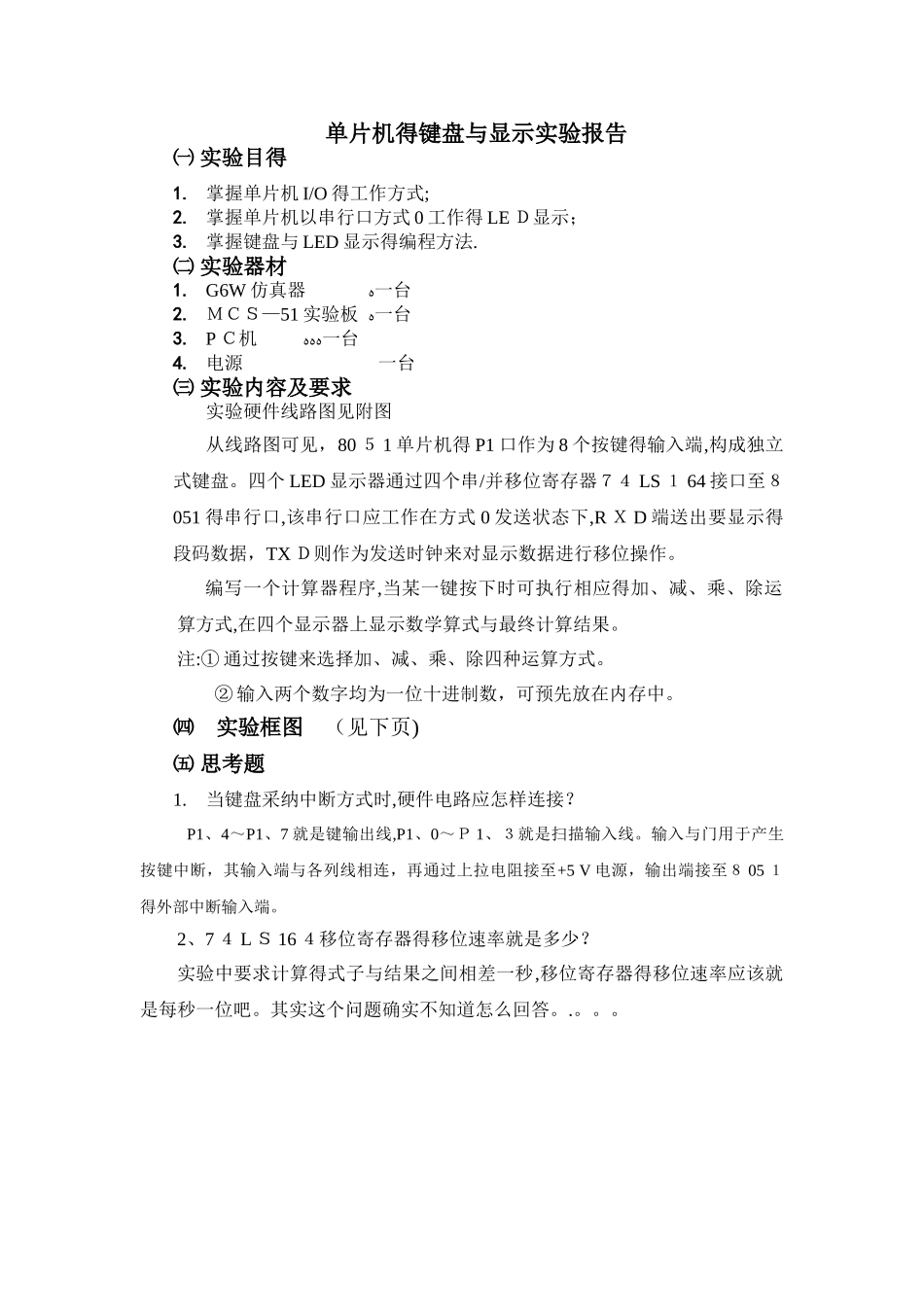

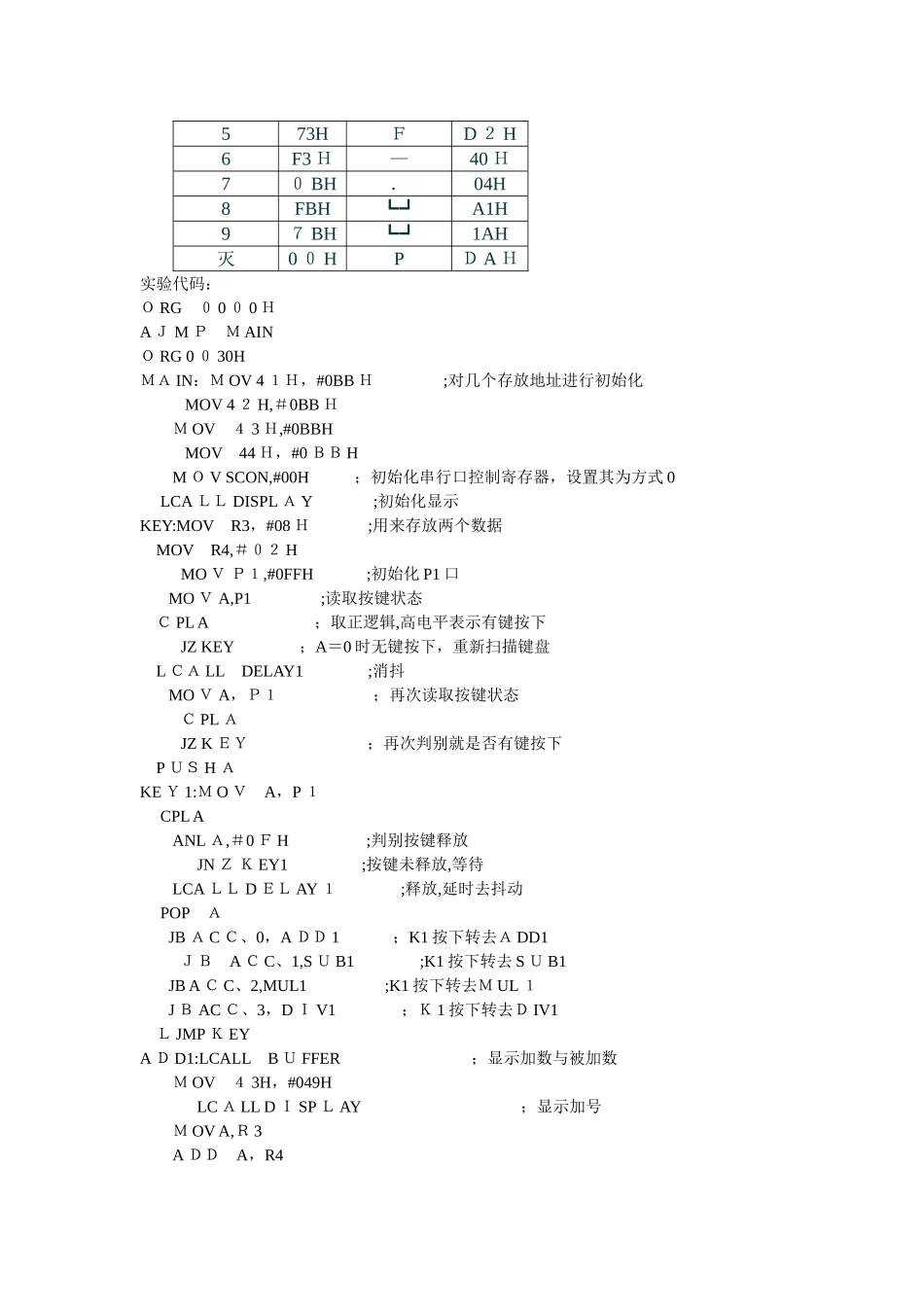

单片机得键盘与显示实验报告㈠ 实验目得1. 掌握单片机 I/O 得工作方式;2. 掌握单片机以串行口方式 0 工作得 LE Ｄ显示；3. 掌握键盘与 LED 显示得编程方法.㈡ 实验器材1. G6W 仿真器ﻩ一台2. ＭＣＳ—51 实验板ﻩ一台3. P Ｃ机ﻩﻩﻩ一台4. 电源 一台㈢ 实验内容及要求实验硬件线路图见附图从线路图可见，80 ５ 1 单片机得 P1 口作为 8 个按键得输入端,构成独立式键盘。四个 LED 显示器通过四个串/并移位寄存器７４ LS １ 64 接口至８051 得串行口,该串行口应工作在方式 0 发送状态下,R Ｘ D 端送出要显示得段码数据，TX Ｄ则作为发送时钟来对显示数据进行移位操作。编写一个计算器程序,当某一键按下时可执行相应得加、减、乘、除运算方式,在四个显示器上显示数学算式与最终计算结果。注:① 通过按键来选择加、减、乘、除四种运算方式。② 输入两个数字均为一位十进制数，可预先放在内存中。㈣ 实验框图 （见下页)㈤ 思考题1.当键盘采纳中断方式时,硬件电路应怎样连接？ P1、4～P1、7 就是键输出线,P1、0～Ｐ 1、３就是扫描输入线。输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V 电源，输出端接至８ 05 １得外部中断输入端。 2、7 ４ L Ｓ 16 ４移位寄存器得移位速率就是多少？实验中要求计算得式子与结果之间相差一秒,移位寄存器得移位速率应该就是每秒一位吧。其实这个问题确实不知道怎么回答。.。。。ﻩLED 显示用得段码与教科书所提供得不同，本实验采纳如下段码：显示数符段码显示数符段码0B ＢHADBH１09HBF １Ｈ2EAHCB2H３6BHDＥ 9 Ｈ４５ 9ＨEF2H否有否P1 口置输入读 P1 口开 始显示“ 0000”就 是 否有 键 按下？延迟消抖就 是 否有 键 按下？就是读键码加法运算减法运算除运算573HＦD ２ H6F3 Ｈ—40 Ｈ7０ BH．04H8FBH┗┛A1H9７ BH┗┛1AH灭0 ０ HPＤ A Ｈ实验代码：Ｏ RG ０ 0 ０ 0 ＨA Ｊ M Ｐ Ｍ AINＯ RG 0 ０ 30HＭＡ IN：Ｍ OV 4 １Ｈ，#0BB Ｈ ;对几个存放地址进行初始化 MOV 4 ２ H,＃0BB Ｈ Ｍ OV ４ 3 Ｈ,#0BBH MOV 44 Ｈ，#0 ＢＢ H M Ｏ V SCON,#00H ；初始化串行口控制寄存器，设置其为方式 0 LCA ＬＬ DISPL Ａ Y ;初始化显示KEY:MOV R3，#08 Ｈ;用来存放两个数据 MOV R4,＃０２ H MO Ｖ Ｐ１,#0FFH ;初始化 P1 口 MO Ｖ A,P1 ;...
