单相负荷等效三相负荷的换算

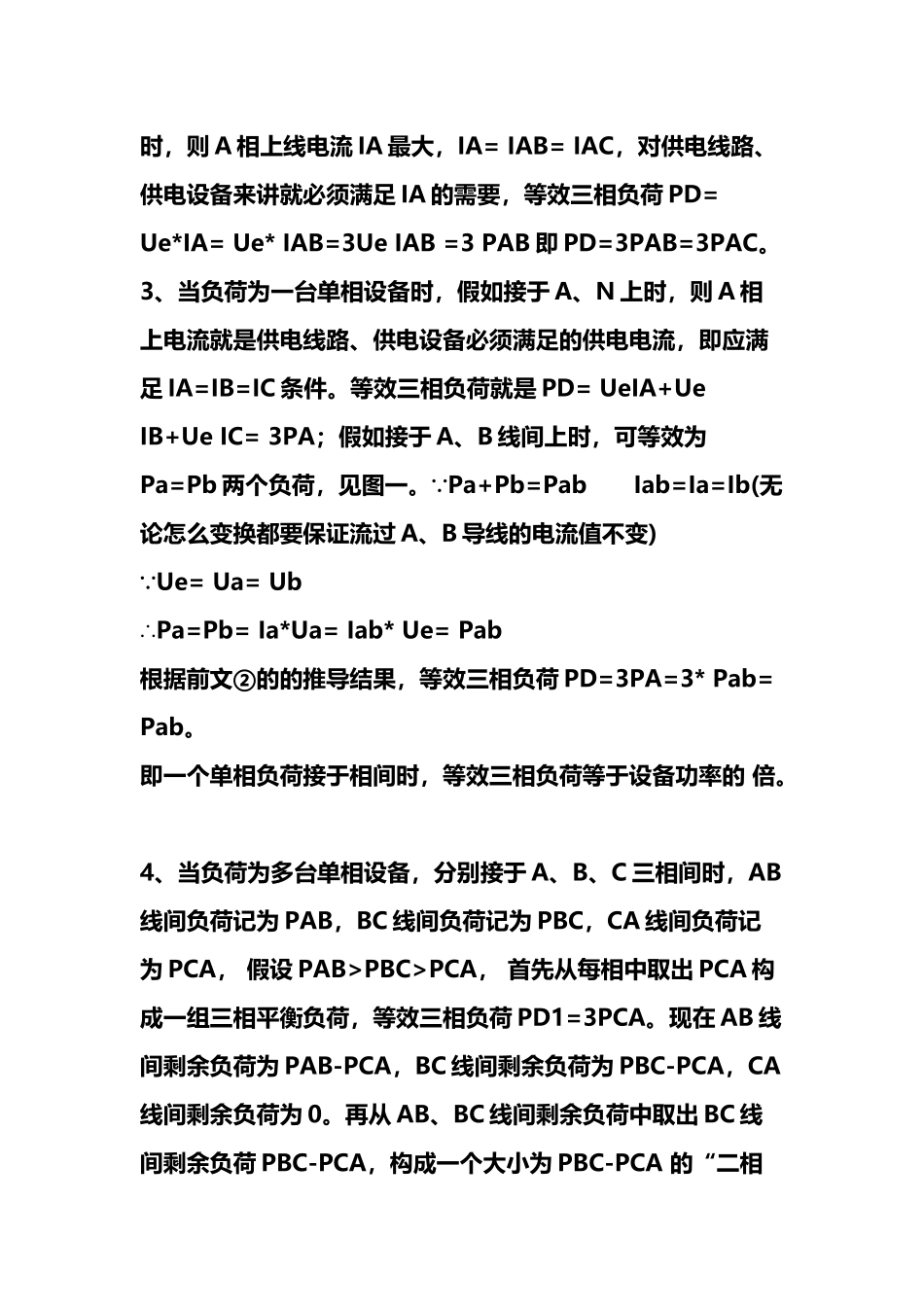

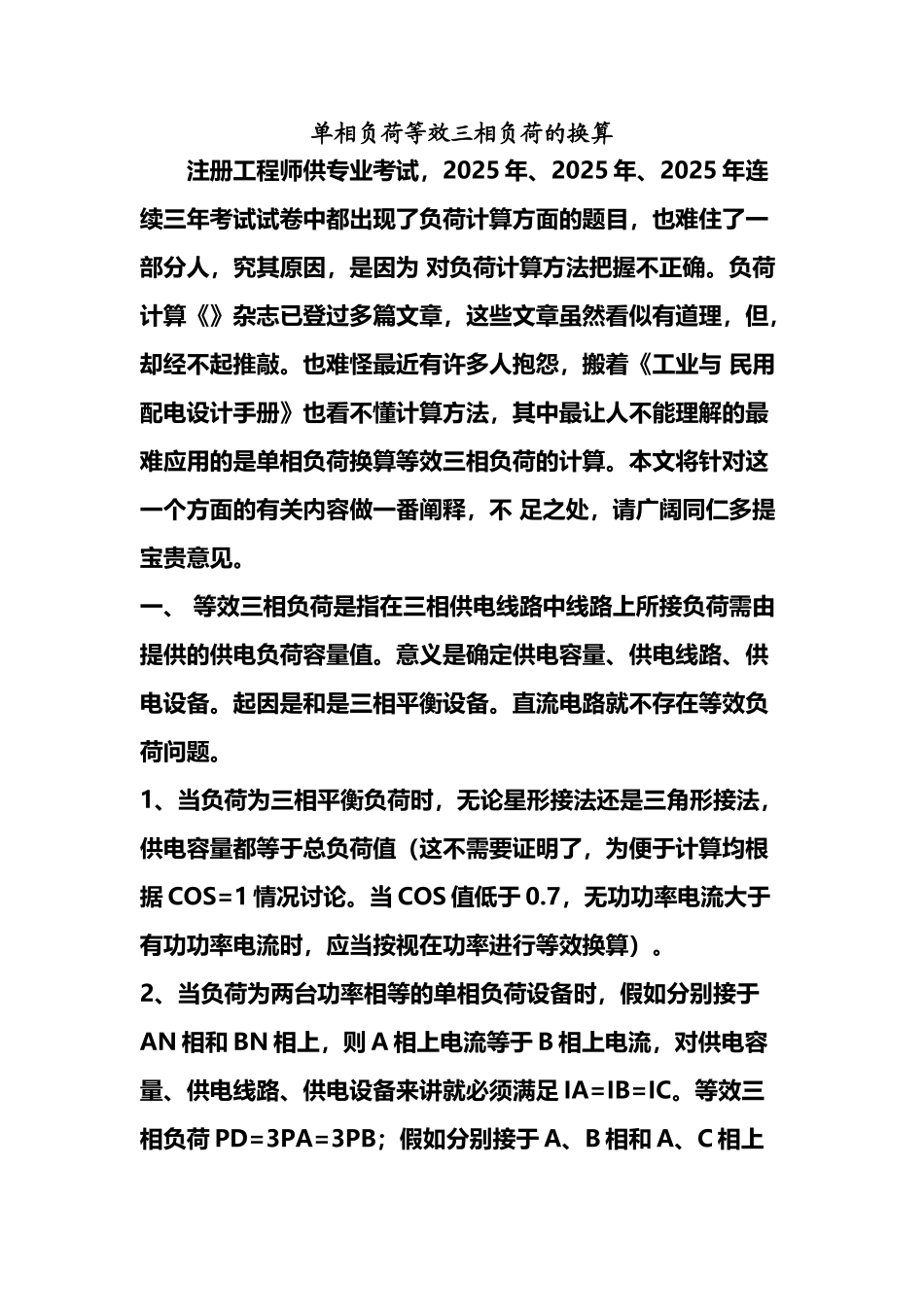

单相负荷等效三相负荷的换算(7 页)Good is good, but better carries it.精益求精，善益求善。单相负荷等效三相负荷的换算注册工程师供专业考试，2025 年、2025 年、2025 年连续三年考试试卷中都出现了负荷计算方面的题目，也难住了一部分人，究其原因，是因为 对负荷计算方法把握不正确。负荷计算《》杂志已登过多篇文章，这些文章虽然看似有道理，但，却经不起推敲。也难怪最近有许多人抱怨，搬着《工业与 民用配电设计手册》也看不懂计算方法，其中最让人不能理解的最难应用的是单相负荷换算等效三相负荷的计算。本文将针对这一个方面的有关内容做一番阐释，不 足之处，请广阔同仁多提宝贵意见。一、 等效三相负荷是指在三相供电线路中线路上所接负荷需由提供的供电负荷容量值。意义是确定供电容量、供电线路、供电设备。起因是和是三相平衡设备。直流电路就不存在等效负荷问题。1、当负荷为三相平衡负荷时，无论星形接法还是三角形接法，供电容量都等于总负荷值（这不需要证明了，为便于计算均根据 COS=1 情况讨论。当 COS 值低于 0.7，无功功率电流大于有功功率电流时，应当按视在功率进行等效换算）。2、当负荷为两台功率相等的单相负荷设备时，假如分别接于AN 相和 BN 相上，则 A 相上电流等于 B 相上电流，对供电容量、供电线路、供电设备来讲就必须满足 IA=IB=IC。等效三相负荷 PD=3PA=3PB；假如分别接于 A、B 相和 A、C 相上时，则 A 相上线电流 IA 最大，IA= IAB= IAC，对供电线路、供电设备来讲就必须满足 IA 的需要，等效三相负荷 PD= Ue*IA= Ue* IAB=3Ue IAB =3 PAB 即 PD=3PAB=3PAC。3、当负荷为一台单相设备时，假如接于 A、N 上时，则 A 相上电流就是供电线路、供电设备必须满足的供电电流，即应满足 IA=IB=IC 条件。等效三相负荷就是 PD= UeIA+Ue IB+Ue IC= 3PA；假如接于 A、B 线间上时，可等效为Pa=Pb 两个负荷，见图一。 Pa+Pb=Pab Iab=Ia=Ib(无论怎么变换都要保证流过 A、B 导线的电流值不变) Ue= Ua= Ub∴Pa=Pb= Ia*Ua= Iab* Ue= Pab根据前文②的的推导结果，等效三相负荷 PD=3PA=3* Pab= Pab。即一个单相负荷接于相间时，等效三相负荷等于设备功率的 倍。 4、当负荷为多台单相设备，分别接于 A、B、C 三相间时，AB线间负荷记为 PAB，BC 线间负荷记为 PBC，CA 线间负荷记为 PCA， 假设 PAB>PBC>PCA， 首先从每相中取出 PCA ...
