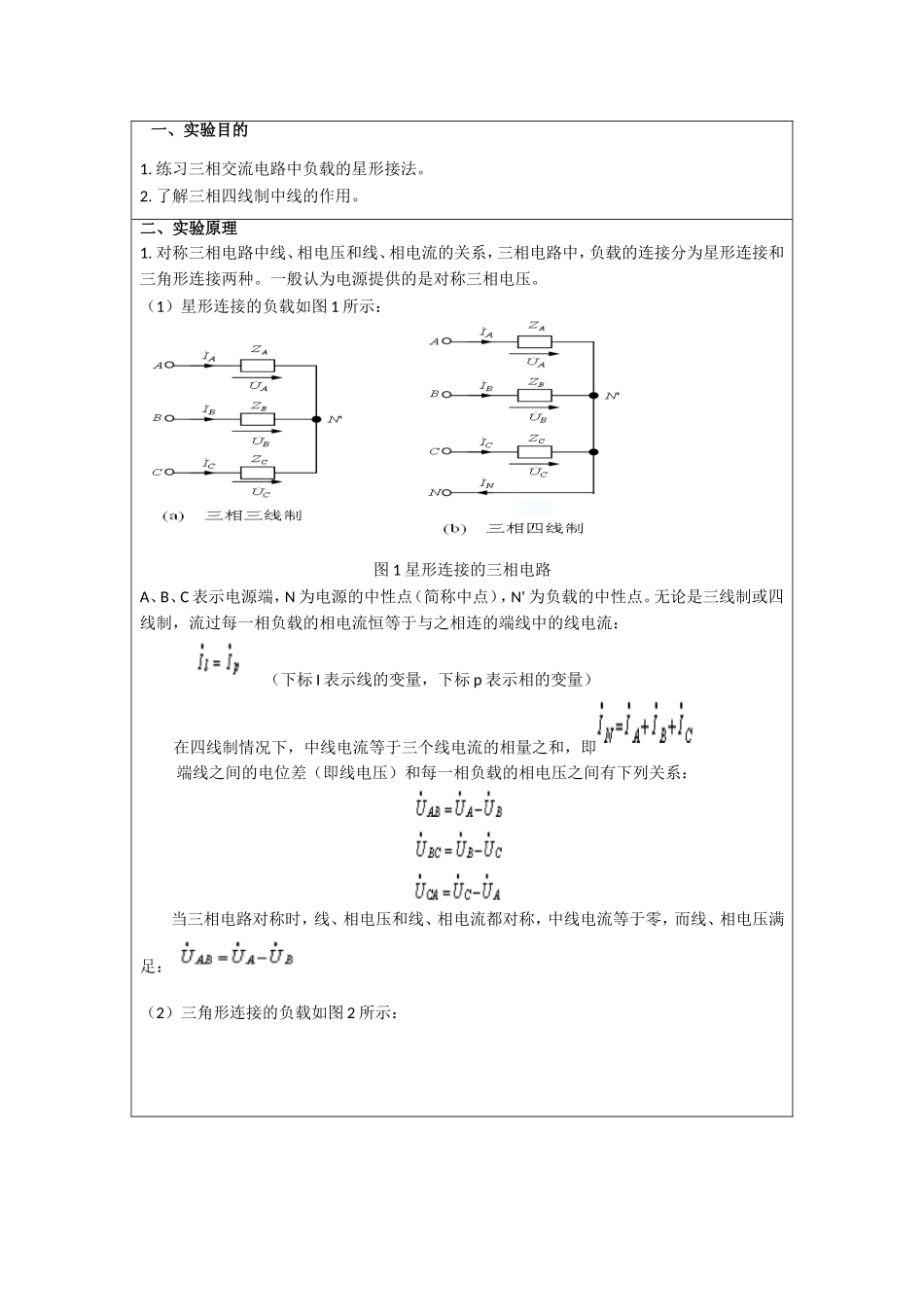

一、实验目的1
练习三相交流电路中负载的星形接法
了解三相四线制中线的作用
二、实验原理1
对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种
一般认为电源提供的是对称三相电压
（1）星形连接的负载如图 1 所示：图 1 星形连接的三相电路A、B、C 表示电源端，N 为电源的中性点（简称中点），N' 为负载的中性点

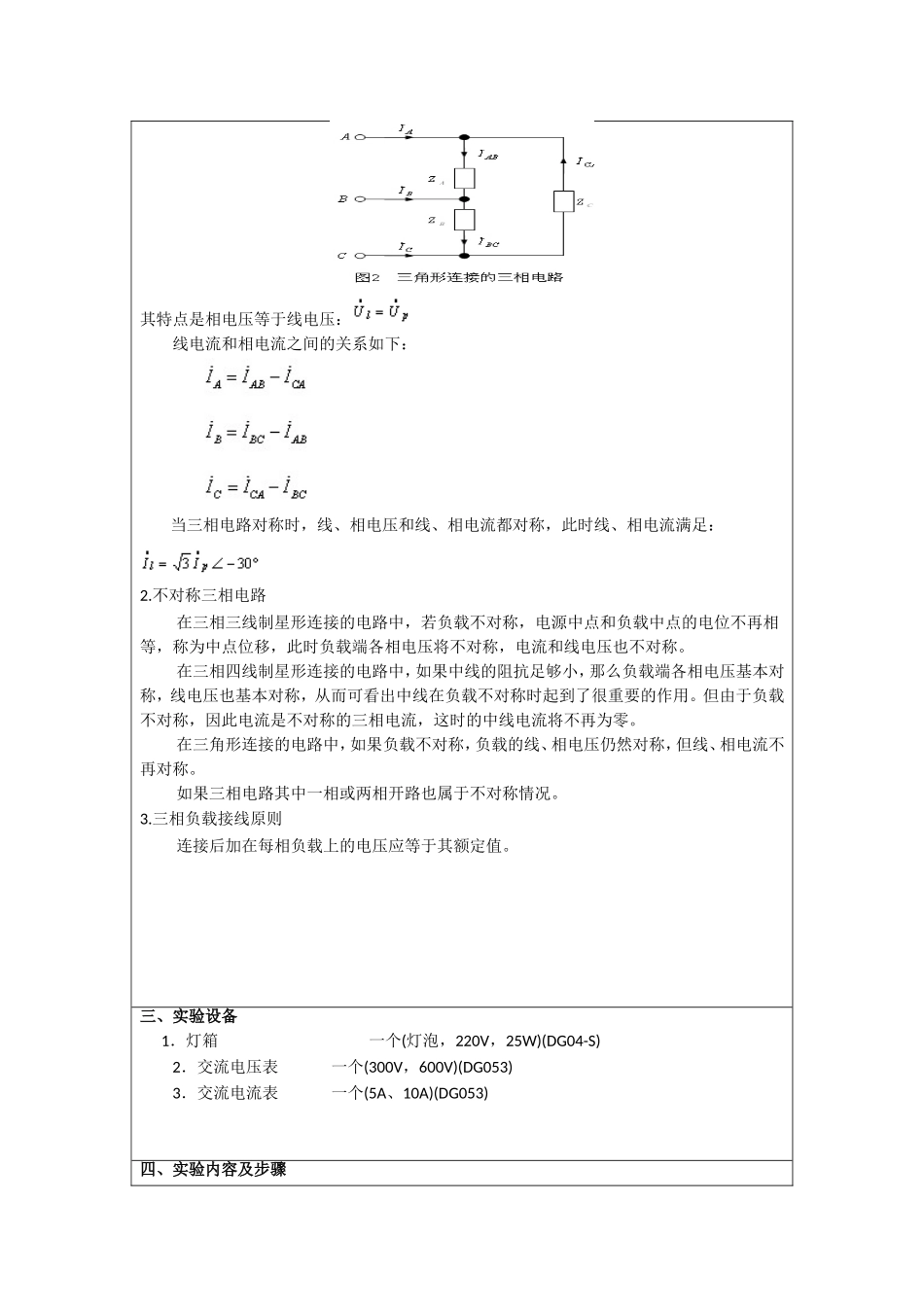

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流： （下标 I 表示线的变量，下标 p 表示相的变量） 在四线制情况下，中线电流等于三个线电流的相量之和，即 端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系： 当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足： （2）三角形连接的负载如图 2 所示：其特点是相电压等于线电压： 线电流和相电流之间的关系如下： 当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足： 2
不对称三相电路 在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称
如果三相电路其中一相或两相开路也属于不对称情况
三相负载接线原则 连接后加在每相负载上的电压应等于其额定值

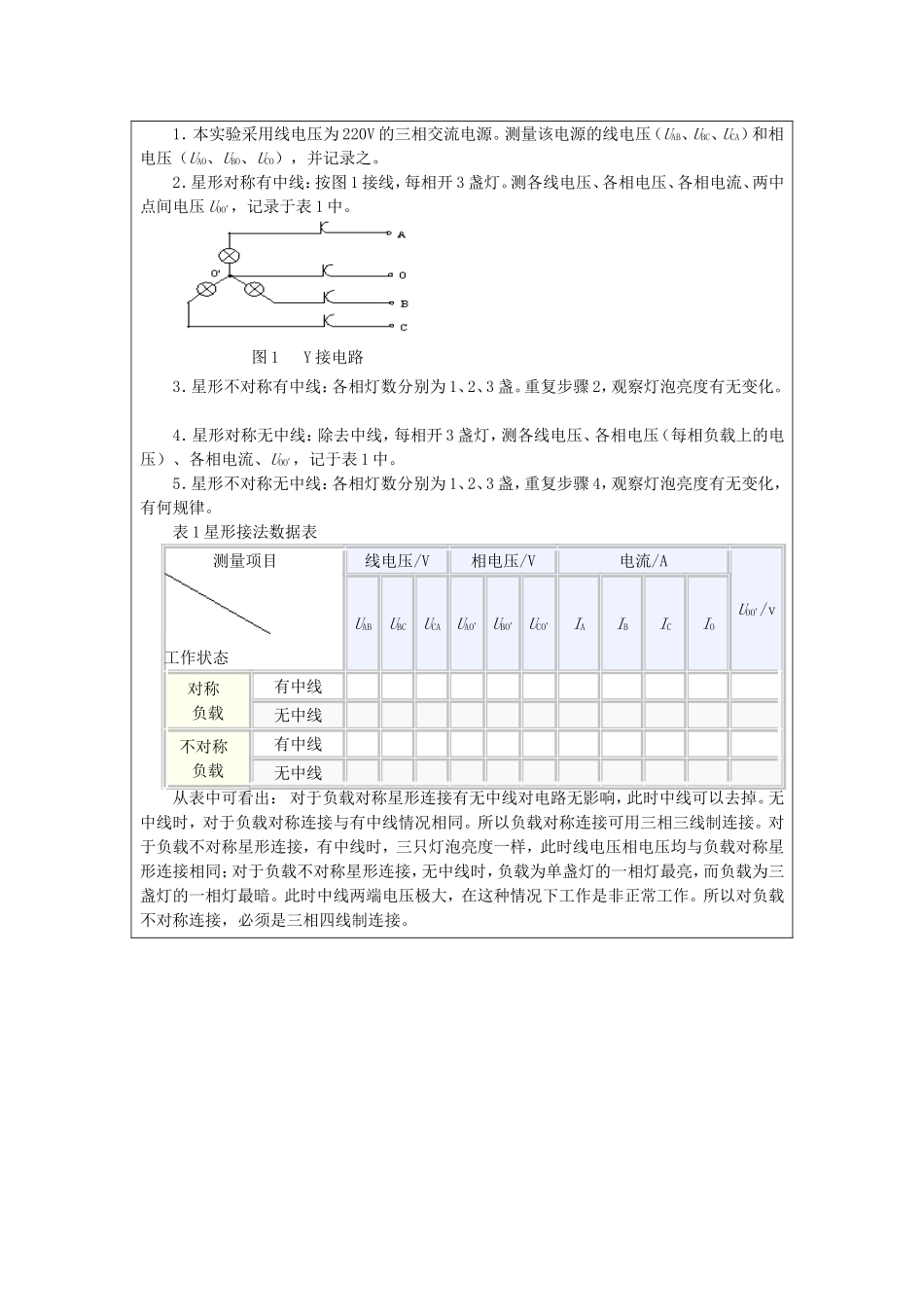

三、实验设备 1．灯箱 一个(灯泡，220V，25W)(DG04-S) 2．交流电压表 一个(300V，600V)(DG053)
