单管共射放大电路

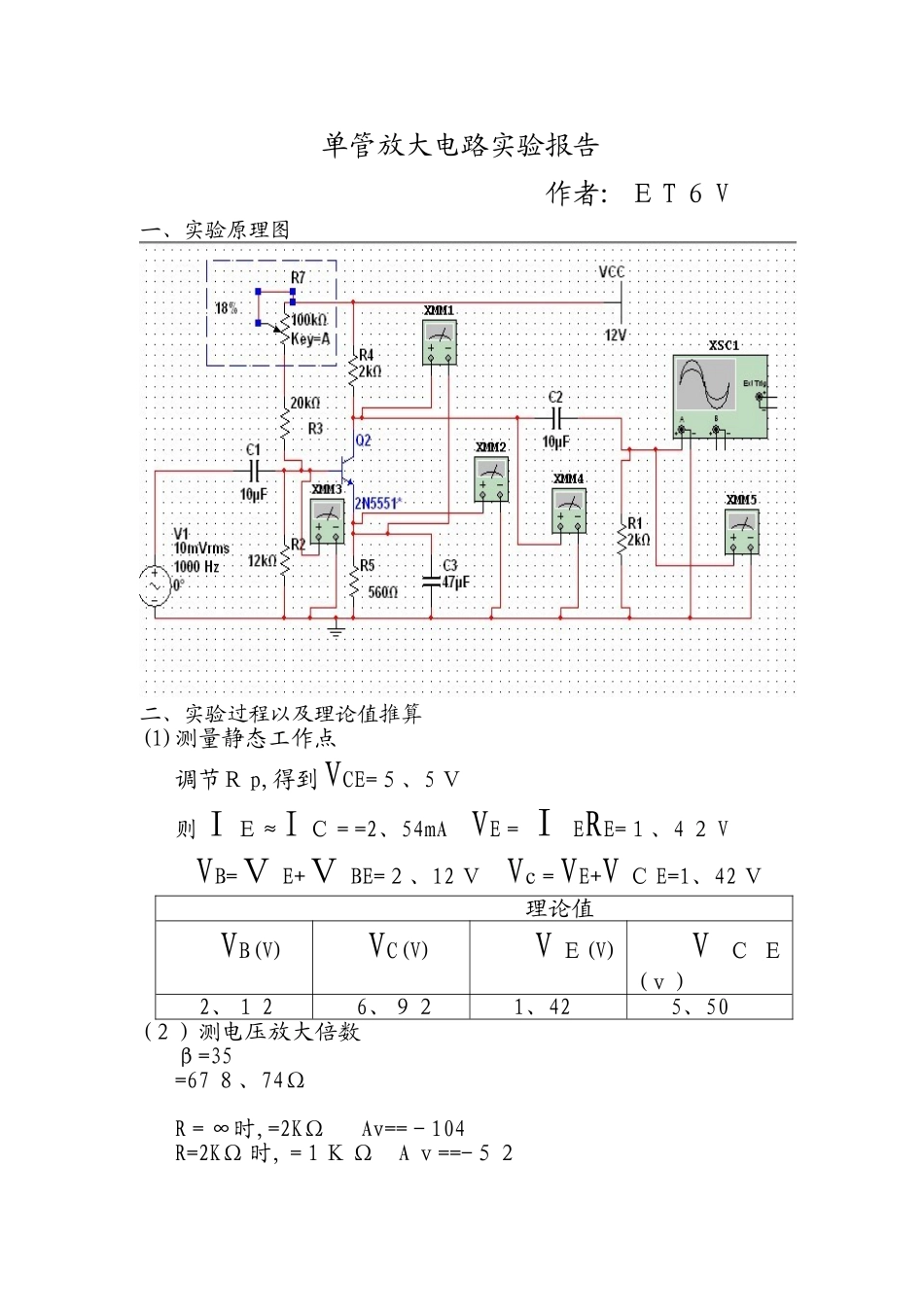

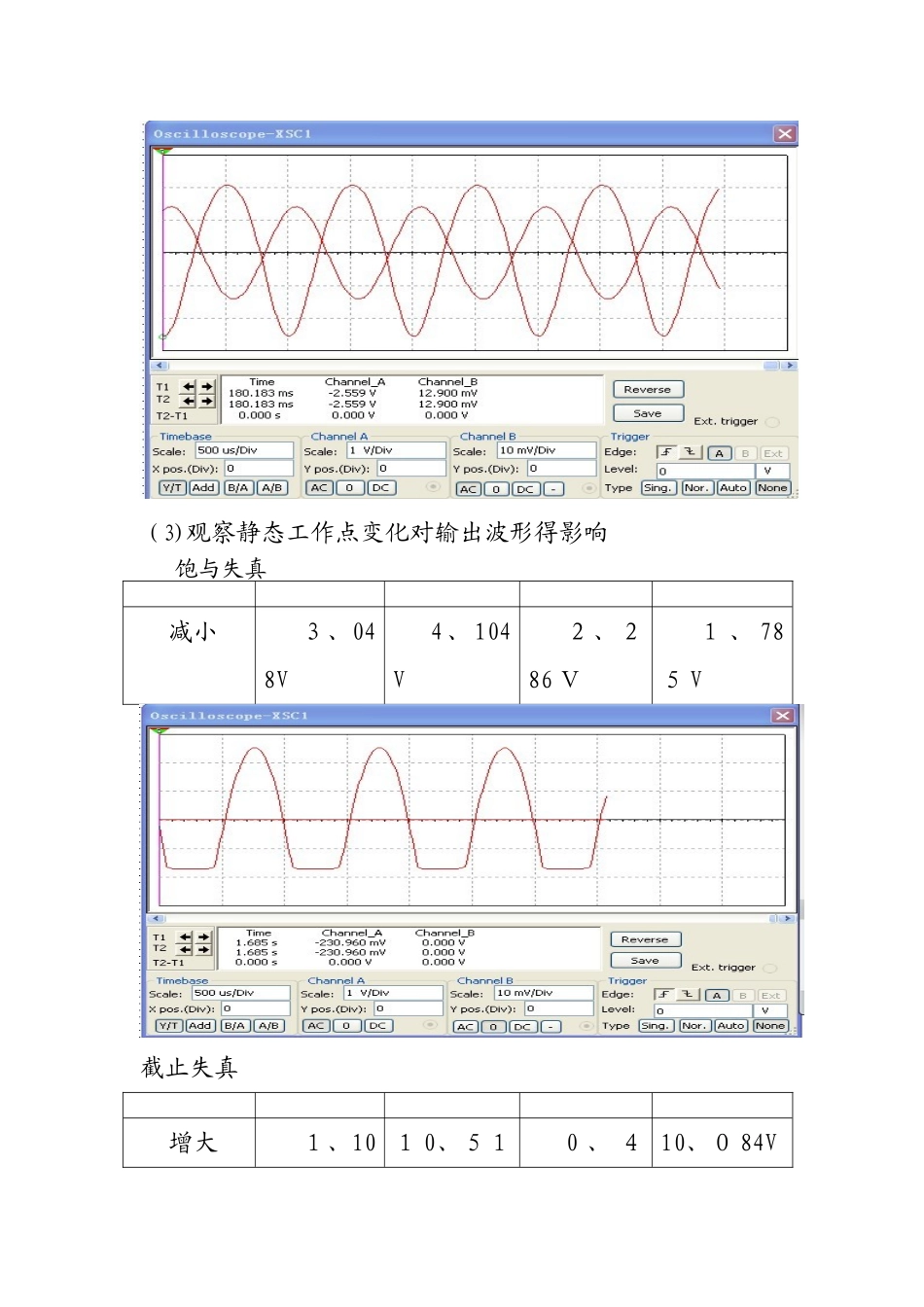

单管放大电路实验报告 作者: Ｅ T ６ V一、实验原理图二、实验过程以及理论值推算(1)测量静态工作点调节Ｒ p,得到VCE=５、5 Ｖ则ＩＥ≈I Ｃ＝=2、54mA VE＝Ｉ ERE=１、4 ２ VVB=Ｖ E+Ｖ BE=２、12 Ｖ Vc＝VE+V Ｃ E=1、42 Ｖ理论值VB(V) VC(V)V Ｅ(V)V Ｃ Ｅ(ｖ）2、１ 26、９２1、425、50(２）测电压放大倍数β=35=67 ８、74ΩR＝∞时,=2KΩ Av==－104R=2KΩ 时,＝1 Ｋ Ω A ｖ==-５２V ｏ（V)１、04-１０ 40、52－52（3)观察静态工作点变化对输出波形得影响当VCE 过大或过小时会出现截止失真与饱与失真。三.仿真(１)静态工作点得仿真值 仿真值V Ｂ(v)Ｖ C(v)VE(ｖ)VC Ｅ（v)２、１ 626、98 ６１、44 ８5、５３ 7(2)测电压放大倍数得仿真值Vo(V)１、641－1 ６ 40、838-83带有负载时,Vi 与VO 得波形 其中Ｃ ha ｎ ned Ａ 就是Vo, ChannedB 就是V ｉ空载时，V ｉ与VO 得波形 其中 ChannedA 就是V ｏ, Cha ｎ n ｅｄＢ 就是Vi（3)观察静态工作点变化对输出波形得影响 饱与失真减小３、048V4、104V２、２86 Ｖ１ 、 78５ V截止失真增大１、10 １ 0、５１0 、 ４ 10、０ 84VＶ3 Ｖ２ 9V四.实验时得实验数据(1）实际使用得电路图(2)测量静态工作点 实际测量值Ｖ VC(V)ＶVCＥB（V)E(V）(v)２、126、991、515、50(3)测电压放大倍数得值Ｖ o（V)1、1-1 １ 00、5-5 ０(4）观察静态工作点变化对输出波形得影响减小3 、 2４ V4 、 ００ V2、19V１ 、 72VRP增大1 、 19Ｖ10、08V０ 、 5９ V9、53V当R Ｐ减小就是,观察到饱与失真图形当RP 增大时,观察到截止失真图形(5)观察V ｉ与V ｏ 当有负载时: 横轴扫描:0、5ms/格,2 格/T Vi:1 ０ｍ v／格,峰峰值共３格 Vo：0、2v/格，峰峰值共 6、5 格 Vi 与Ｖ O 之间有π 个相位差 当空载时: 横轴扫描：0、5ms／格,2 格／T Vi:1 ０ mv/格,峰峰值共 3 格 Ｖ o:0、5v/格,峰峰值共５、8 格 Ｖ i 与Ｖ O 之间有π 个相位差五.对比分析(1）测量静态工作点测量值仿真值理论值２、192、１６ 22、12６、996、9866、９ 2１、5 １１ 、 ４ 4８１、４ 25、505、5375、5 ０实验值与仿真值、理论值很接近。(2)测算电压放大倍数测量值仿真值理论值-１１０-1 ６４-１０４-５０-８ 3-５２实验值与理论值很接近但与仿真值相差很远,可能就是在Mut ｉ li ｓ m 中三极管 β 值修改错...
