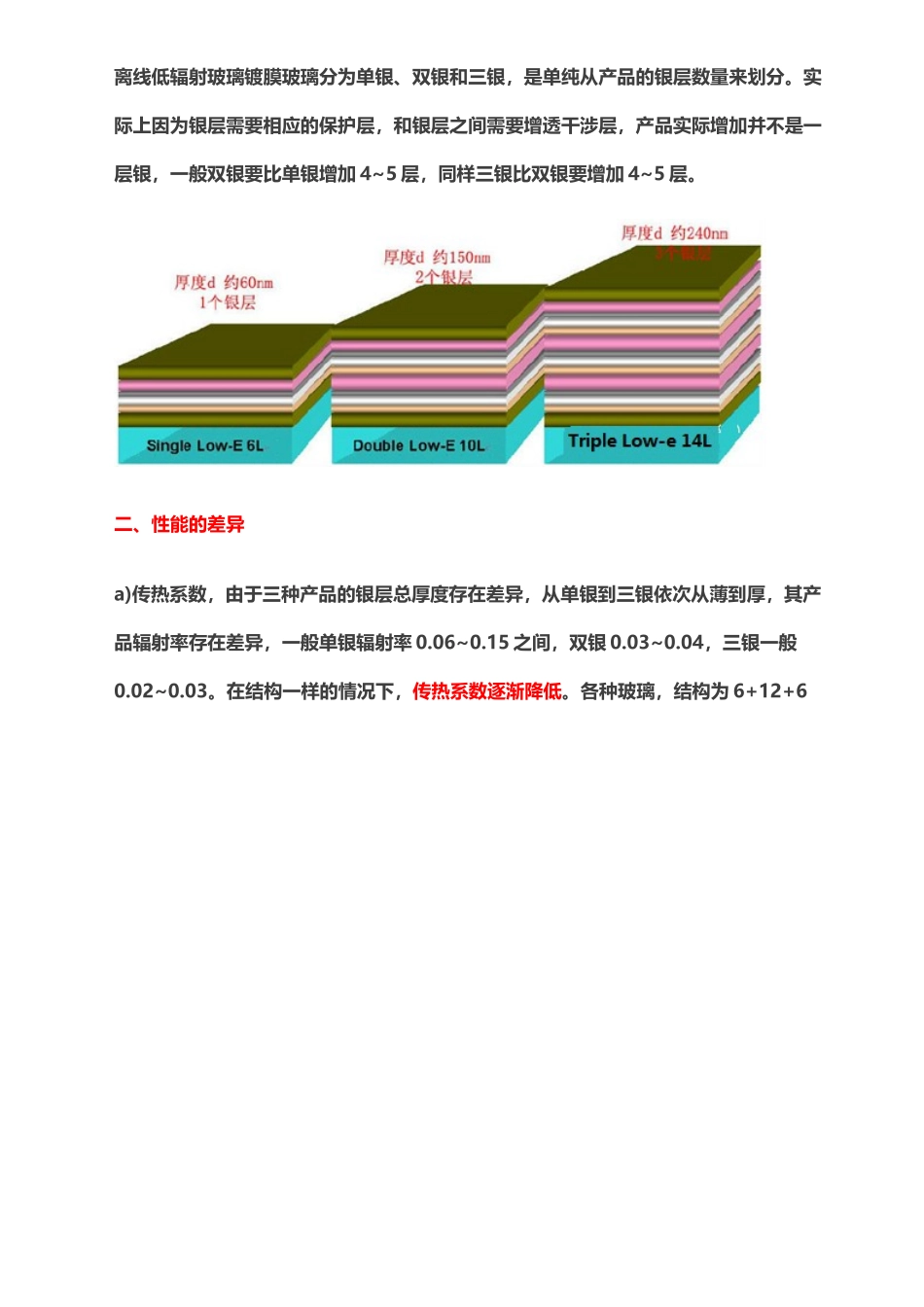

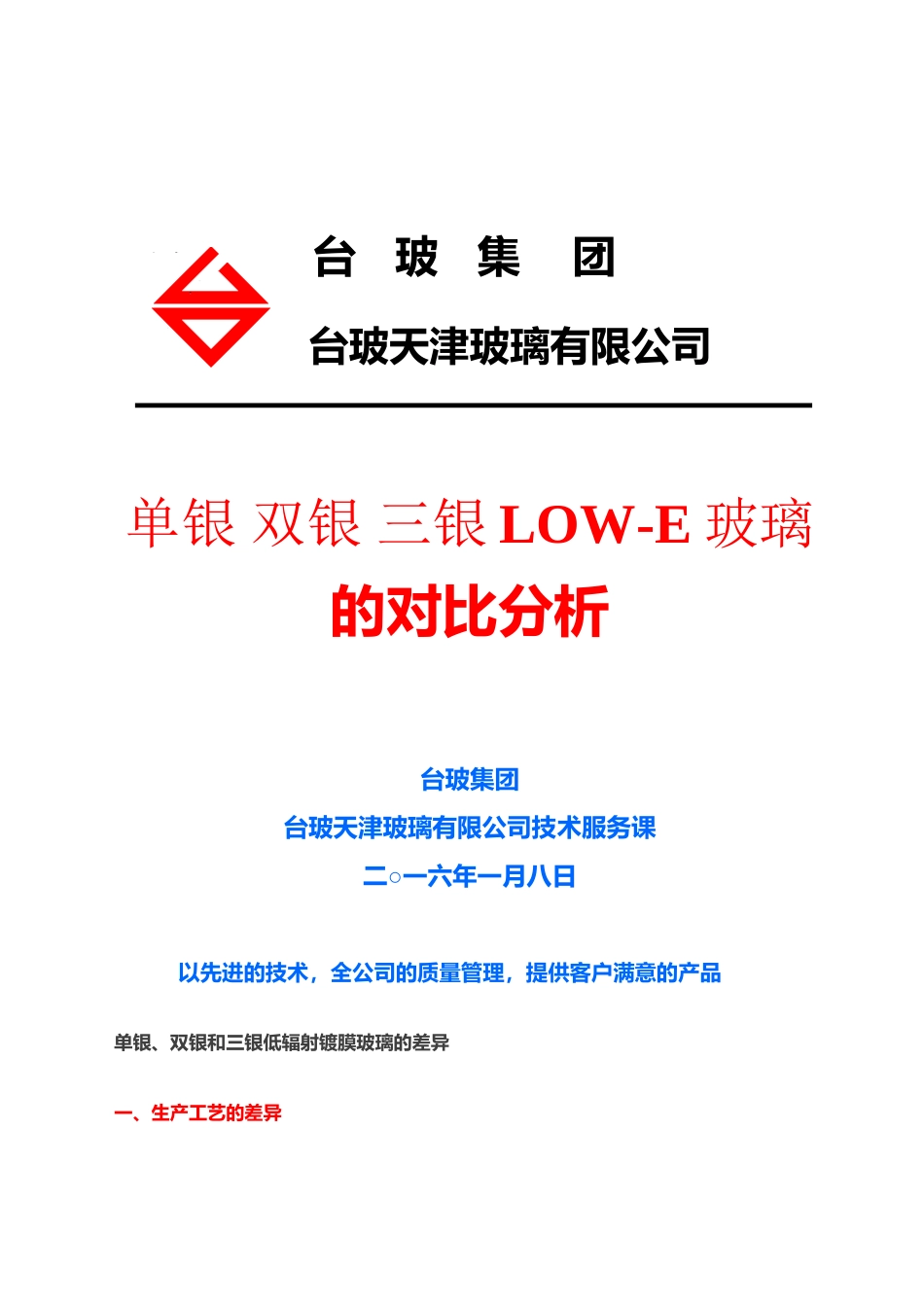

单银 双银玻璃的对比分析(7页)Good is good, but better carries it.精益求精，善益求善。 单银 双银 三银 LOW-E 玻璃的对比分析台玻集团台玻天津玻璃有限公司技术服务课二○一六年一月八日 以先进的技术，全公司的质量管理，提供客户满意的产品单银、双银和三银低辐射镀膜玻璃的差异一、生产工艺的差异台 玻 集 团台玻天津玻璃有限公司离线低辐射玻璃镀膜玻璃分为单银、双银和三银，是单纯从产品的银层数量来划分。实际上因为银层需要相应的保护层，和银层之间需要增透干涉层，产品实际增加并不是一层银，一般双银要比单银增加 4~5 层，同样三银比双银要增加 4~5 层。二、性能的差异a)传热系数，由于三种产品的银层总厚度存在差异，从单银到三银依次从薄到厚，其产品辐射率存在差异，一般单银辐射率 0.06~0.15 之间，双银 0.03~0.04，三银一般0.02~0.03。在结构一样的情况下，传热系数逐渐降低。各种玻璃，结构为 6+12+6的传热系数：一些特别低透热反射玻璃辐射率有可能低于 0.5，在线低辐射辐射率有可能超过0.3。JGJ151 是中国标准，根据中国标准传热系数最佳的中空层厚度为 12mm，而根据欧洲 CEN 标准，最佳中空层厚度为 16A，因此增加 16A 的欧洲标准数据作为参考。从数据上看三种玻璃玻璃传热系数有细微的差异，三银优于双银，双银优于单银，但并不明显。b)遮阳系数是三种产品的本质差别，单因为遮阳系数与可见光透过直接相关，在同样透过率的情况下对比，遮阳系数依次降低。为了定量对比，国际上通用做法是引入光热比（LSG）这个概念，定义为：LSG=Tvis/g；而在国内，一些厂家会引用选择系数（R）这个概念，定义为：R=Tvis/Sc，下面是各种产品的光热比和选择系数范围，为符合一般习惯，LSG 采纳国际比较通用的美国 NFRC100 标准，R 采纳中国 JGJ151 标准。说明：为保证能够实现，一般透过率大于 50%宜采纳平均值，而透过率低于 50%宜采纳下限计算。透过率为中空后透过率，只适用于双白玻或超白玻璃，其他有色基片变化较大，暂不考虑。举例说明：以选择系数 R 估算透过率为 53%的产品，单银遮阳系数约为 0.46~0.55，双银遮阳系数约为0.35~0.39，单银遮阳系数约为 0.29~0.35。遮阳系数为 0.35 的产品，单银透过率约为 33%~40%，双银透过率约为 47%~52%，三银透过率约为 0.53~0.63。因此，单银、双银和三银的遮阳系数在同等透过率的情况下有明显的差异，三银优于双银，双银优于单银。同时在...
