南邮-软件体系结构-实验一《软件体系结构风格之应用》VIP专享

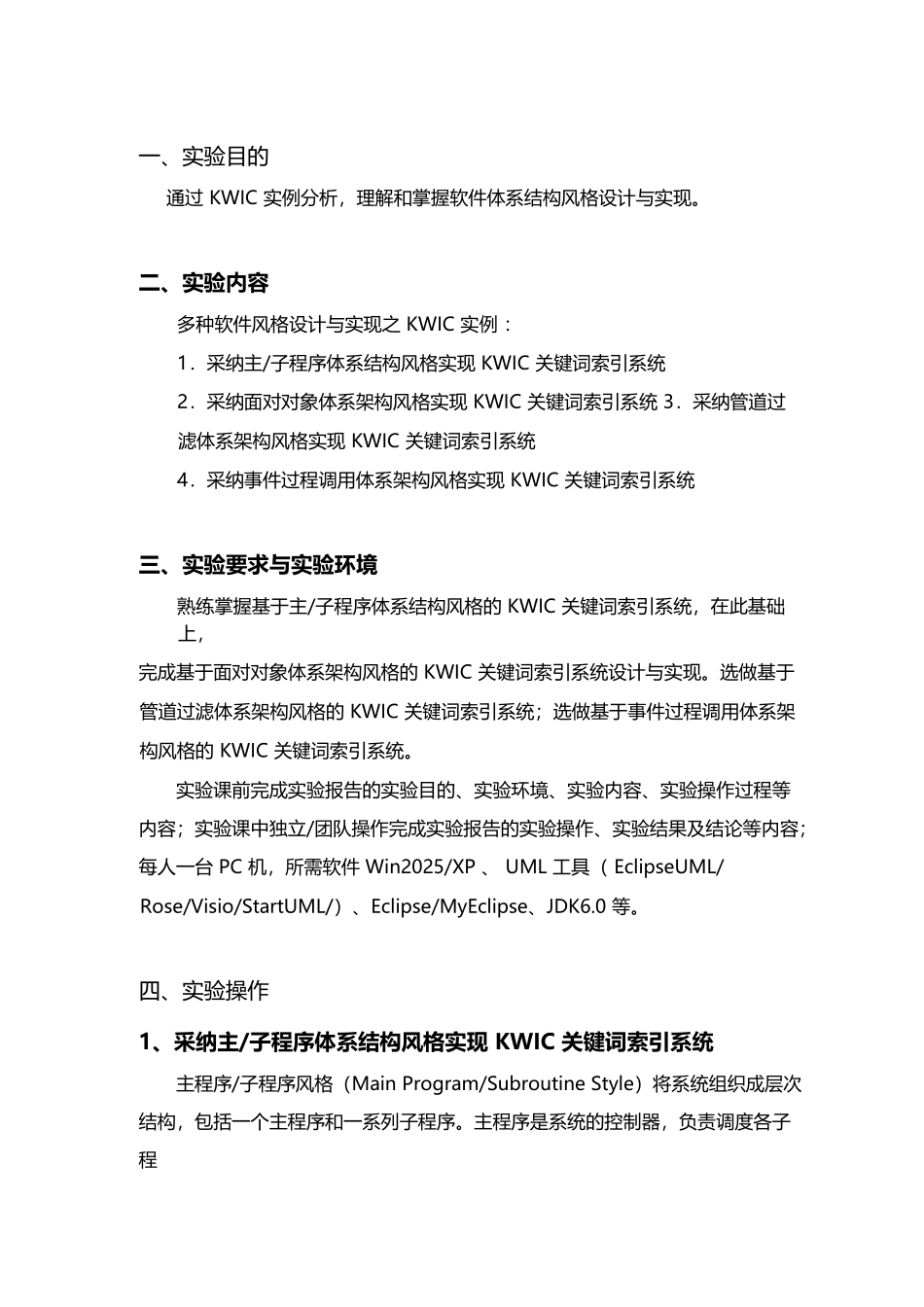

南邮-软件体系结构 实验一《软件体系结构风格之应用》(17 页)Good is good, but better carries it.精益求精，善益求善。 《软件体系结构》 实验：软件体系结构风格之应用 一、实验目的 通过 KWIC 实例分析，理解和掌握软件体系结构风格设计与实现。 二、实验内容 多种软件风格设计与实现之 KWIC 实例 ： 1．采纳主/子程序体系结构风格实现 KWIC 关键词索引系统 2．采纳面对对象体系架构风格实现 KWIC 关键词索引系统 3．采纳管道过滤体系架构风格实现 KWIC 关键词索引系统 4．采纳事件过程调用体系架构风格实现 KWIC 关键词索引系统 三、实验要求与实验环境 熟练掌握基于主/子程序体系结构风格的 KWIC 关键词索引系统，在此基础上，完成基于面对对象体系架构风格的 KWIC 关键词索引系统设计与实现。选做基于管道过滤体系架构风格的 KWIC 关键词索引系统；选做基于事件过程调用体系架构风格的 KWIC 关键词索引系统。 实验课前完成实验报告的实验目的、实验环境、实验内容、实验操作过程等内容；实验课中独立/团队操作完成实验报告的实验操作、实验结果及结论等内容；每人一台 PC 机，所需软件 Win2025/XP 、 UML 工具（ EclipseUML/ Rose/Visio/StartUML/）、Eclipse/MyEclipse、JDK6.0 等。 四、实验操作 1、采纳主/子程序体系结构风格实现 KWIC 关键词索引系统 主程序/子程序风格（Main Program/Subroutine Style）将系统组织成层次结构，包括一个主程序和一系列子程序。主程序是系统的控制器，负责调度各子程序的执行。各子程序又是一个局部的控制器，调度其子程序的执行。 设计词汇表： 主程序 main(), 子程序 shift(), sort() 方法，方法的调用，返回构件和连接件类型： 构件：各类子程序，如 shift(),sort() 连接件：方法的调用基本的计算模型： 子程序有 shift(), sort()方法，shift() 对单词进行移位，sort()方法对单词进行排序 风格的基本不变性： 主程序有顺序地调用子程序，单线程控制。 KWIC 的主/子程序体系结构风格示意图如下所示： 主程序/子程序风格的重要设计决策与约束有： ● 基于声明-使用（程序调用）关系建立连接件，以层次分解的方式建立系统部件，共同组成层次结构。 ● 每一个上层部件可以“使用”下层部件，但下层部件不能“使用”上层部件，即不允许逆方向调用。 ● 系统应该是单线程执行。主程序部件拥有最初的执行控制权，并在...
