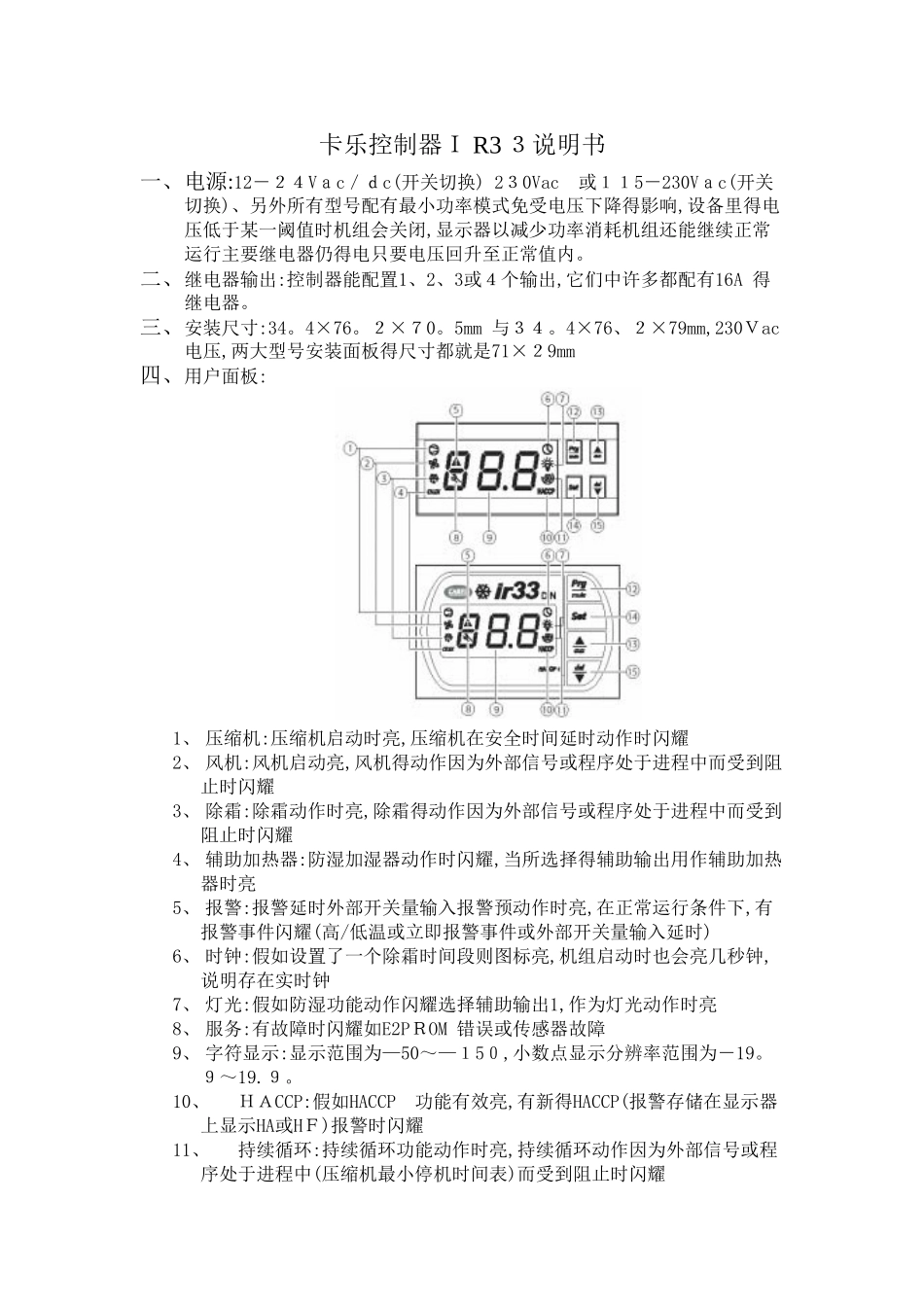

卡乐控制器Ｉ R3 ３说明书一、电源:12－２４Vａc／ｄc(开关切换) 2３0Vac 或１１5－230Vａc(开关切换)、另外所有型号配有最小功率模式免受电压下降得影响,设备里得电压低于某一阈值时机组会关闭,显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。二、继电器输出:控制器能配置1、2、3或４个输出,它们中许多都配有16A 得继电器。三、安装尺寸:34。4×76。２×７0。5mm 与３４。4×76、２×79mm,230Ｖac 电压,两大型号安装面板得尺寸都就是71×２9mm四、用户面板:1、 压缩机:压缩机启动时亮,压缩机在安全时间延时动作时闪耀2、 风机:风机启动亮,风机得动作因为外部信号或程序处于进程中而受到阻止时闪耀3、 除霜:除霜动作时亮,除霜得动作因为外部信号或程序处于进程中而受到阻止时闪耀4、 辅助加热器:防湿加湿器动作时闪耀,当所选择得辅助输出用作辅助加热器时亮5、 报警:报警延时外部开关量输入报警预动作时亮,在正常运行条件下,有报警事件闪耀(高/低温或立即报警事件或外部开关量输入延时)6、 时钟:假如设置了一个除霜时间段则图标亮,机组启动时也会亮几秒钟,说明存在实时钟7、 灯光:假如防湿功能动作闪耀选择辅助输出1,作为灯光动作时亮8、 服务:有故障时闪耀如E2PＲOM 错误或传感器故障9、 字符显示:显示范围为—50～—１5０,小数点显示分辨率范围为－19。９～19.９。10、ＨＡCCP:假如HACCP 功能有效亮,有新得HACCP(报警存储在显示器上显示HA或HＦ)报警时闪耀11、持续循环:持续循环功能动作时亮,持续循环动作因为外部信号或程序处于进程中(压缩机最小停机时间表)而受到阻止时闪耀12、ＰRG/MUTE— 让蜂鸣器停止鸣叫取消报警继电器动作－ 接收自动网络地址赋值请求页面期间,假如按压这一按键超过1 秒钟,就会启动地址赋值程序段(参瞧自动串行地址赋值程序)- 同时按压SET 键与本按键超出5 秒钟,可访问设置Ｆ 型参数菜单配置参数或下载参数— 设备上电时按压该键超出5 秒钟,可启动设置默认参数值程序段-同时按压与本按键能复位任何已经动作得手动复位报警(ｒEＳ 信息表示报警已经复位),相关报警继电器取消动作13、UP/AＵＸ— 按压该键超出1 秒钟可让辅助输出１ 动作或取消动作－ 同时按压UP/AUX 键与键超出５ 秒钟,可动作或取消动作持续循环操作(ccbt ccＥ 分别表示持续循环开始与结束)— 同时按压SＥT 与ＵＰ/AUX 键超出1 秒钟,显示用于HACCＰ 相关报警得子程序段(HA、Han...
