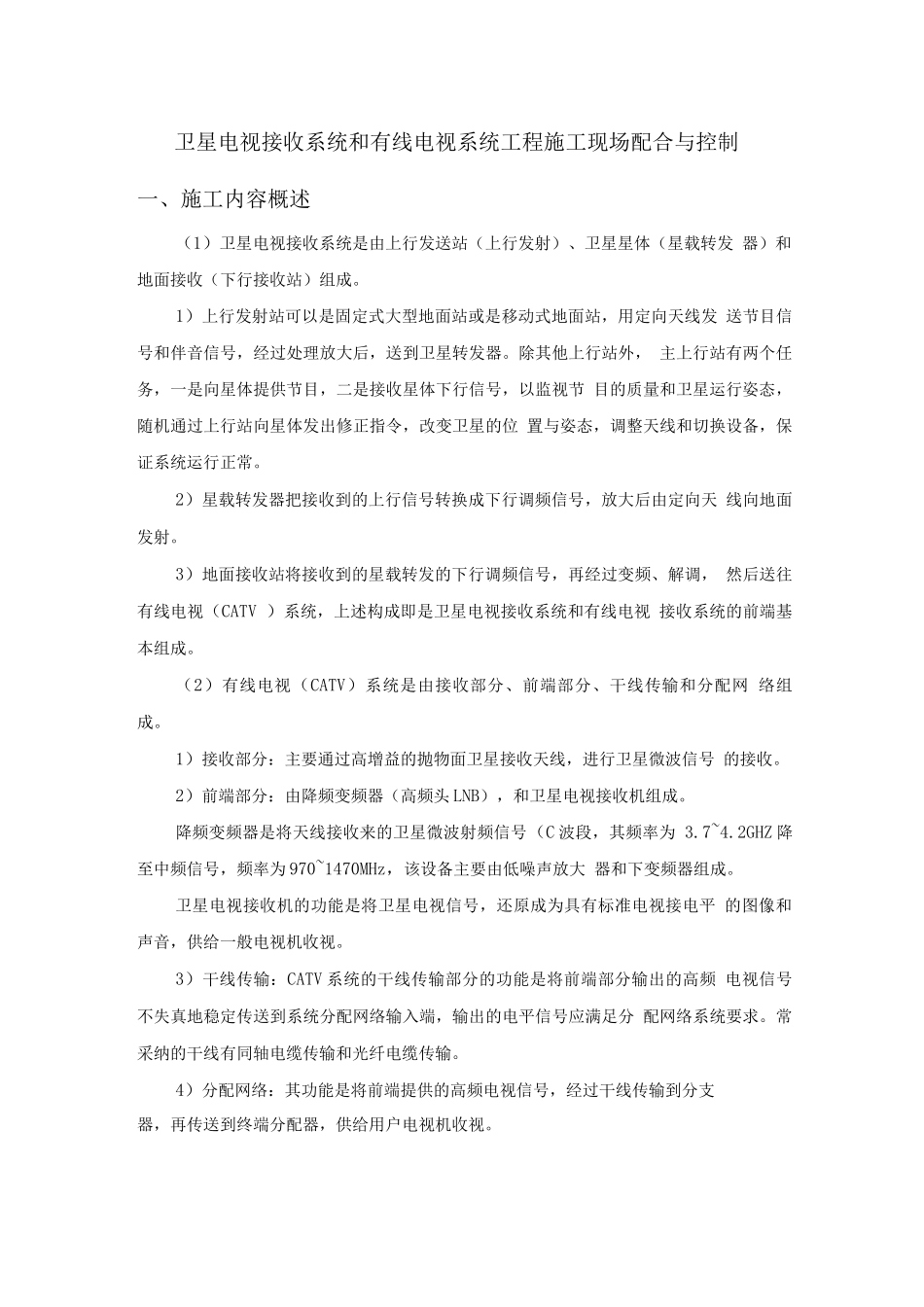

卫星电视接收系统和有线电视系统工程施工现场配合与控制一、施工内容概述（1）卫星电视接收系统是由上行发送站（上行发射）、卫星星体（星载转发 器）和地面接收（下行接收站）组成。1）上行发射站可以是固定式大型地面站或是移动式地面站，用定向天线发 送节目信号和伴音信号，经过处理放大后，送到卫星转发器。除其他上行站外， 主上行站有两个任务，一是向星体提供节目，二是接收星体下行信号，以监视节 目的质量和卫星运行姿态，随机通过上行站向星体发出修正指令，改变卫星的位 置与姿态，调整天线和切换设备，保证系统运行正常。2）星载转发器把接收到的上行信号转换成下行调频信号，放大后由定向天 线向地面发射。3）地面接收站将接收到的星载转发的下行调频信号，再经过变频、解调， 然后送往有线电视（CATV ）系统，上述构成即是卫星电视接收系统和有线电视 接收系统的前端基本组成。（2）有线电视（CATV）系统是由接收部分、前端部分、干线传输和分配网 络组成。1）接收部分：主要通过高增益的抛物面卫星接收天线，进行卫星微波信号 的接收。2）前端部分：由降频变频器（高频头 LNB），和卫星电视接收机组成。降频变频器是将天线接收来的卫星微波射频信号（C 波段，其频率为 3.7~4.2GHZ 降至中频信号，频率为 970~1470MHz，该设备主要由低噪声放大 器和下变频器组成。卫星电视接收机的功能是将卫星电视信号，还原成为具有标准电视接电平 的图像和声音，供给一般电视机收视。3）干线传输：CATV 系统的干线传输部分的功能是将前端部分输出的高频 电视信号不失真地稳定传送到系统分配网络输入端，输出的电平信号应满足分 配网络系统要求。常采纳的干线有同轴电缆传输和光纤电缆传输。4）分配网络：其功能是将前端提供的高频电视信号，经过干线传输到分支器，再传送到终端分配器，供给用户电视机收视。二、施工现场配合要点1. 与土建结构工程施工配合要点（1）卫星电视接收天线防雷：1）土建施工配合卫星电视接收天线钢筋混凝土基础，底部有一层钢筋网与 大地相通。当测得钢筋网接地电阻小于 4Q 时，可作防雷接地极。基础上预埋的 地脚螺栓，又与钢筋网相连通，因此，避雷针可直接与地脚螺栓连通，做防雷保 护接地。当基础钢筋网接地电阻大于 4Q 时，应另做辅助接地极。2）当卫星电视接收天线安装在建筑物楼顶上时，只须将天线的避雷针与建 筑物防雷接地网相连通即可。3）依据产品说明书中标注天线预埋件及预...
