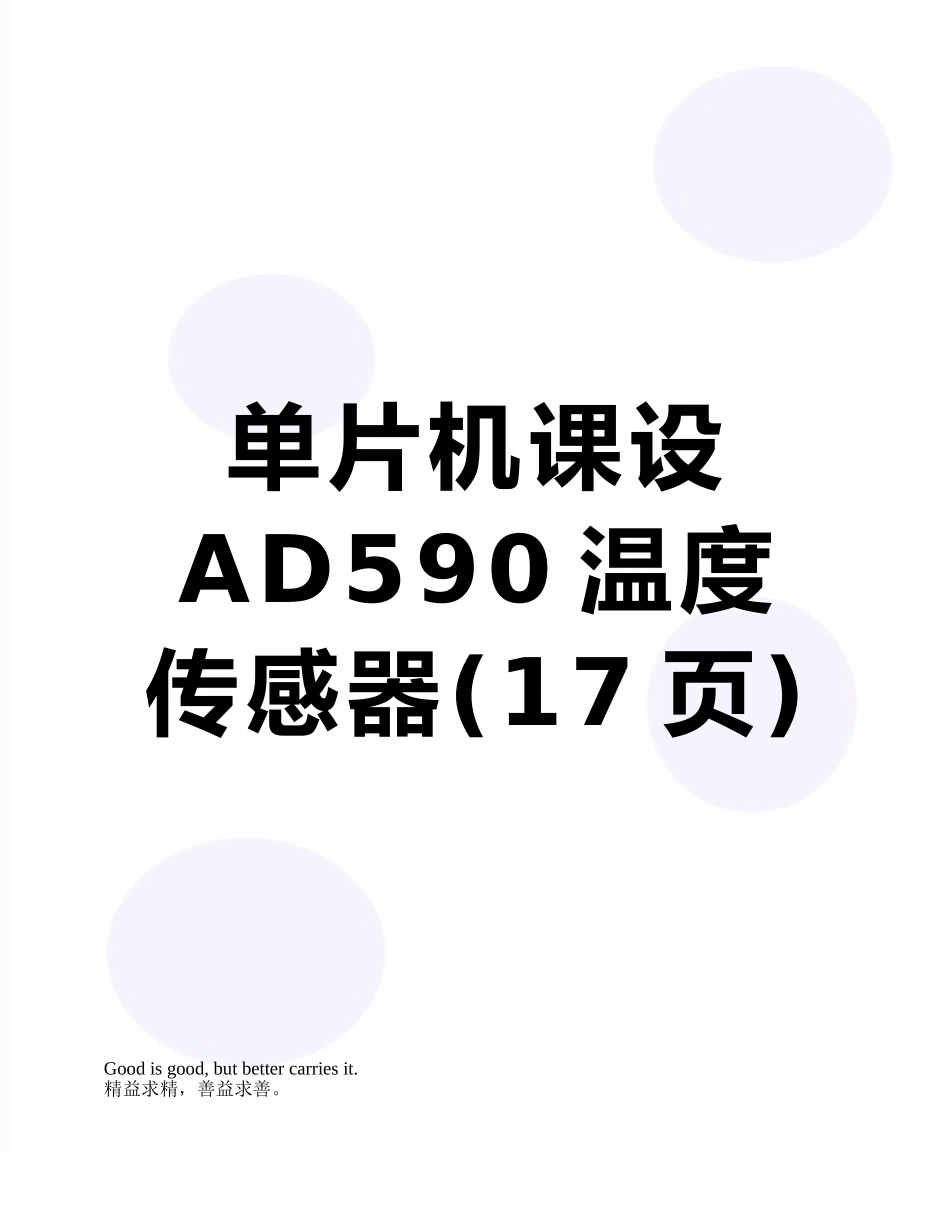

单片机课设AD590温度传感器VIP专享

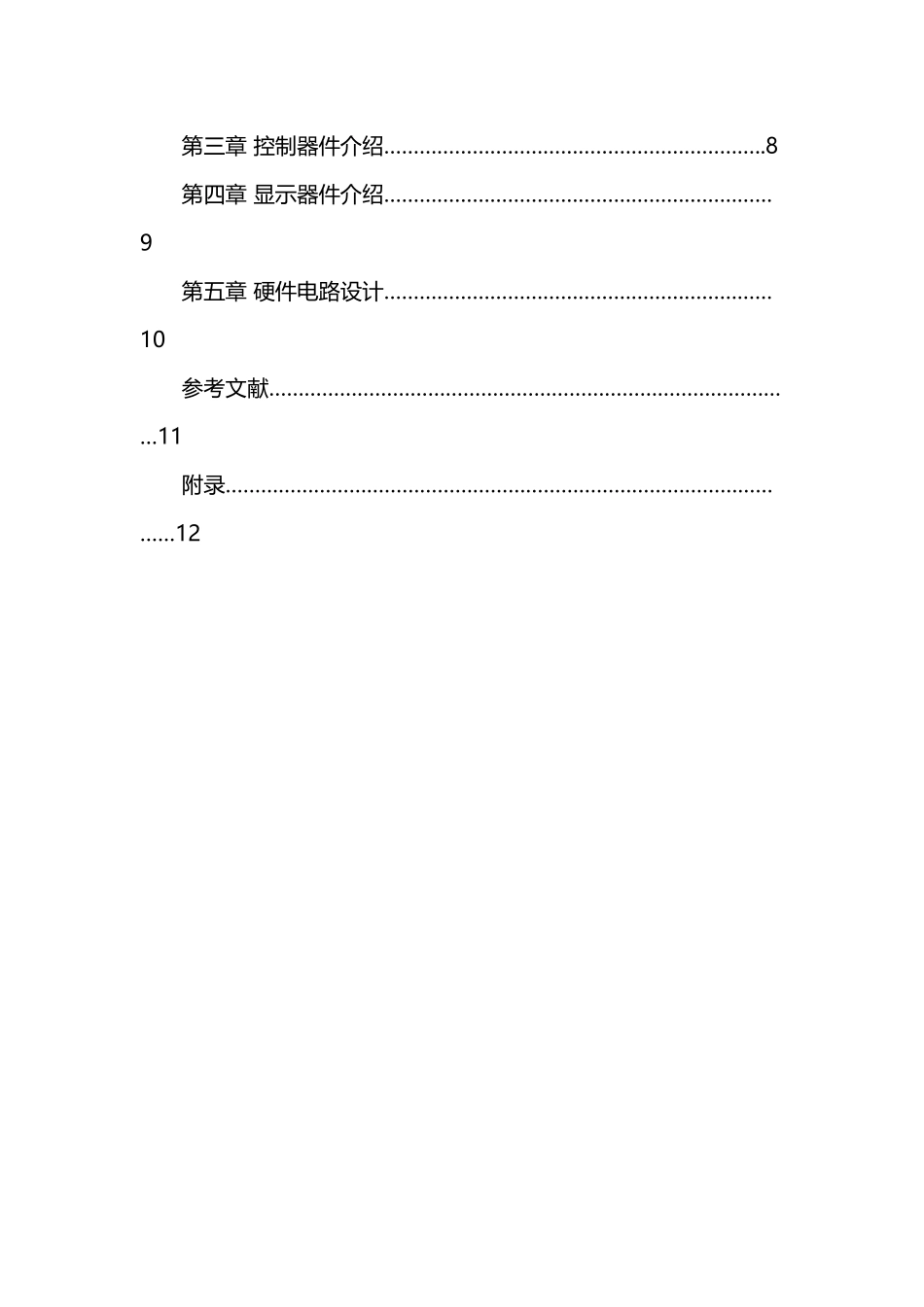

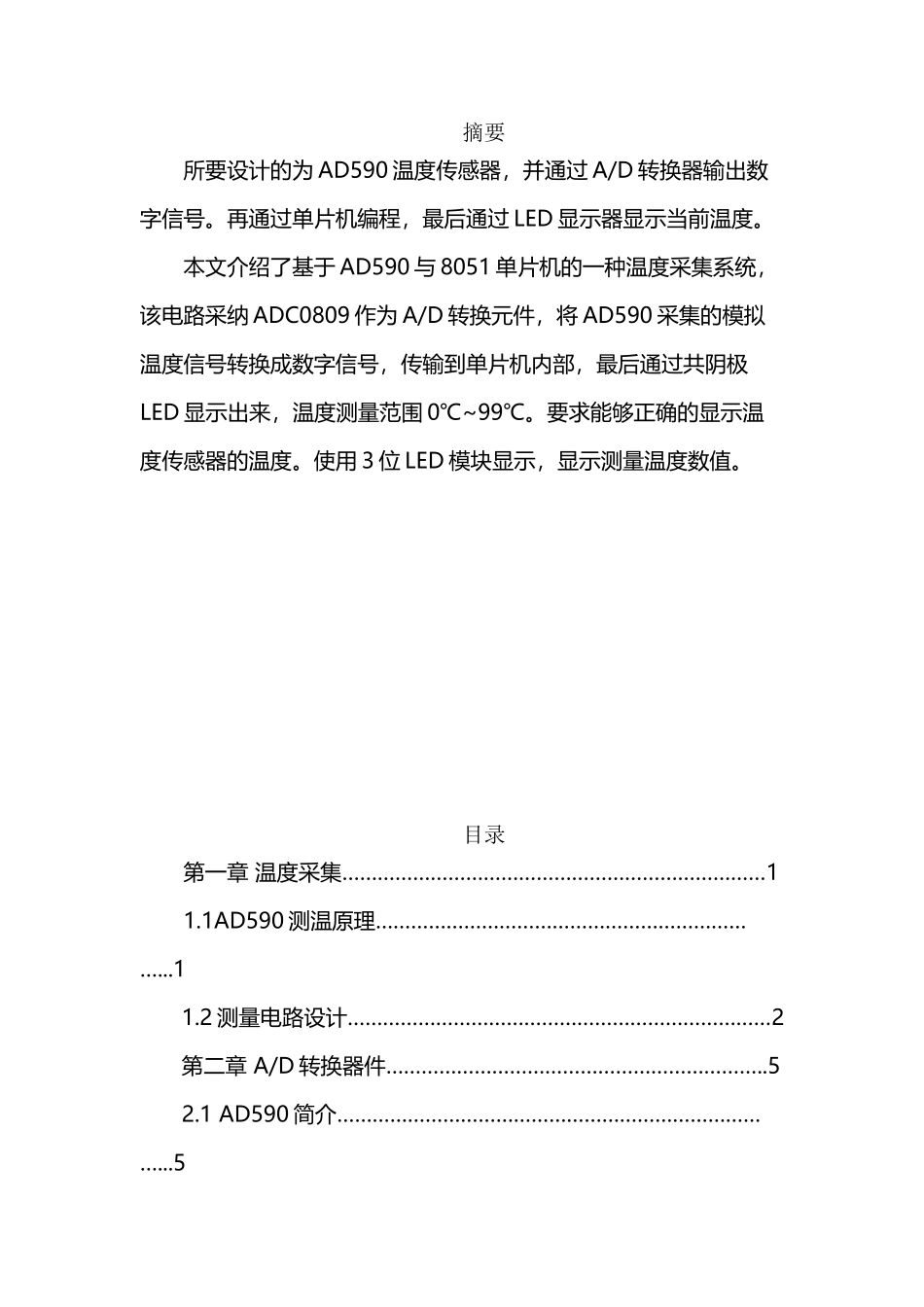

单片机课设AD590 温度传感器(17 页)Good is good, but better carries it.精益求精，善益求善。摘要所要设计的为 AD590 温度传感器，并通过 A/D 转换器输出数字信号。再通过单片机编程，最后通过 LED 显示器显示当前温度。本文介绍了基于 AD590 与 8051 单片机的一种温度采集系统，该电路采纳 ADC0809 作为 A/D 转换元件，将 AD590 采集的模拟温度信号转换成数字信号，传输到单片机内部，最后通过共阴极LED 显示出来，温度测量范围 0℃~99℃。要求能够正确的显示温度传感器的温度。使用 3 位 LED 模块显示，显示测量温度数值。目录第一章 温度采集………………………………………………………………11.1AD590 测温原理…………………………………………………………...11.2 测量电路设计………………………………………………………………2第二章 A/D 转换器件………………………………………………………..52.1 AD590 简介…………………………………………………………………...5第三章 控制器件介绍………………………………………………………..8第四章 显示器件介绍…………………………………………………………9第五章 硬件电路设计…………………………………………………………10参考文献………………………………………………………………………………11附录………………………………………………………………………………………12第一章 温度采集器件1.1 AD590 测温原理AD590 是一恒定源器件，输出的电流值与它所测的绝对温度有精确的线性关系。由于厂家生产时采纳激光微调来校正集成电路内的薄膜电阻，使其在摄氏零度（对应绝对温度为 273.2K）输出电流为 273.2uA，灵敏度为 1 uA/K，当其感受温度升高或降低时，输出电流为 1 uA/K 的增大或减少，从而将被测温度线性转换为电流形式输出，在测量电路中，将其电流转换成电压，则可用电压形式来表示温度的大小。由于 AD590 输出电流设计为开氏温标对应，而且工作电压范围大，因此，在实际应用中应注意以下几个问题。AD590 在摄氏零度时，输出电流值为 273.2uA，它与热力学温度 273.2K 相对应。而人们习惯用摄氏温标表示温度，摄氏温标与开氏温标转换关系即 T（K）=273.2+t(℃) (1.1)在信号处理时，将开氏温度转换为摄氏温度。AD590 的工作电压可以在 4V~30V 范围内选用，但某一工作电压一经确定后，应尽可能使其稳定，因为...
