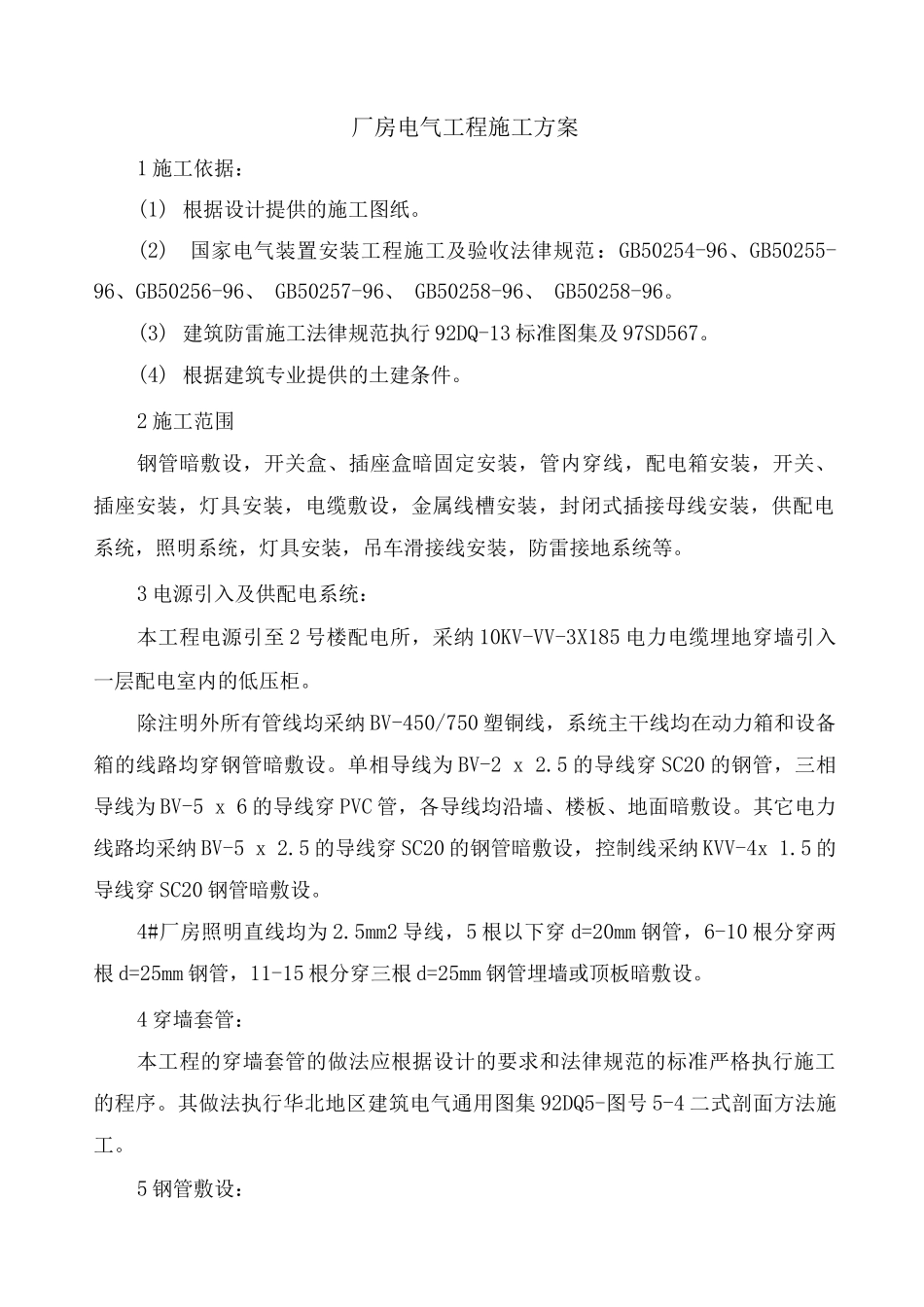

厂房电气工程施工方案

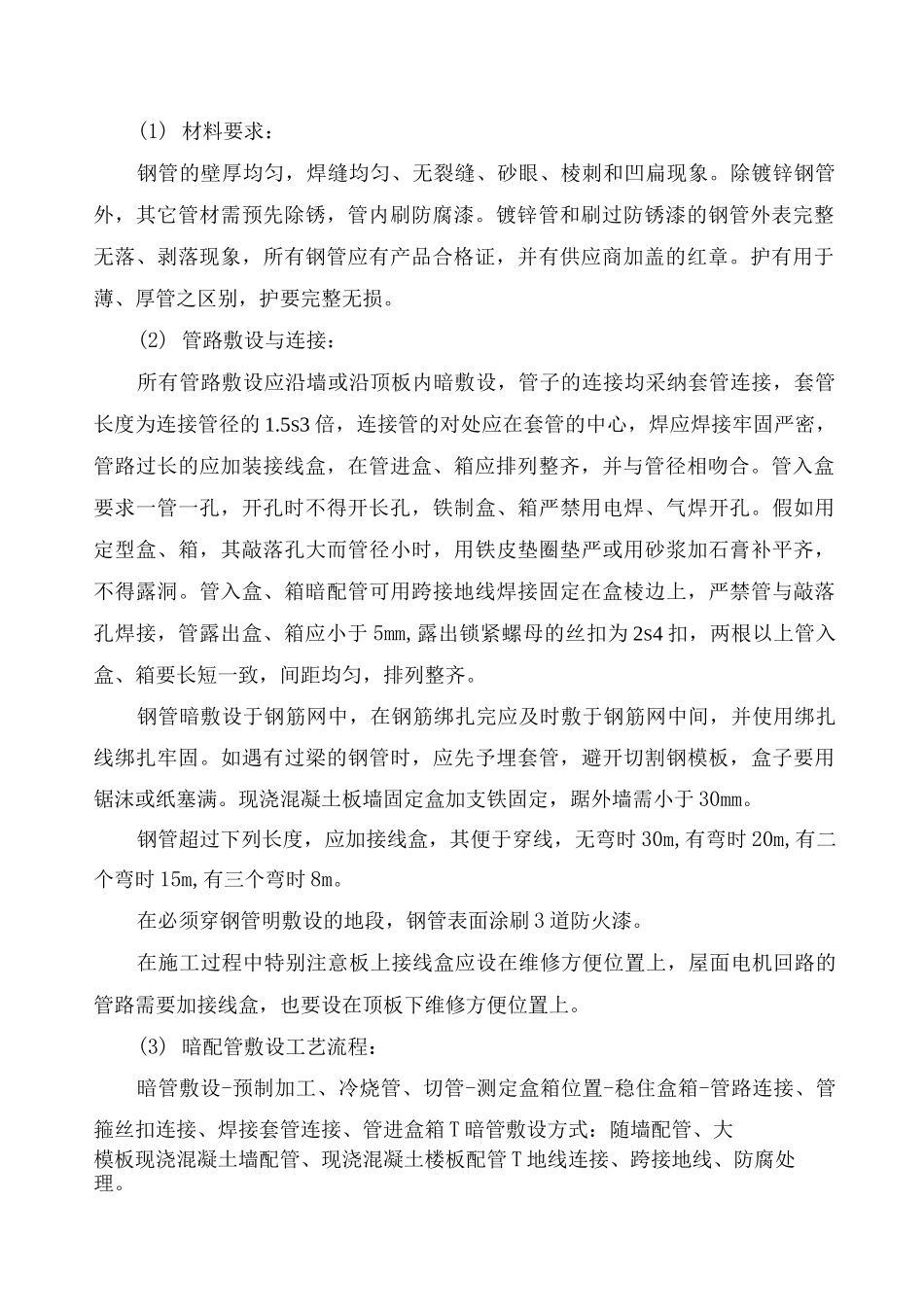

厂房电气工程施工方案1 施工依据：(1) 根据设计提供的施工图纸。(2)国家电气装置安装工程施工及验收法律规范：GB50254-96、GB50255-96、GB50256-96、 GB50257-96、 GB50258-96、 GB50258-96。(3) 建筑防雷施工法律规范执行 92DQ-13 标准图集及 97SD567。(4) 根据建筑专业提供的土建条件。2 施工范围钢管暗敷设，开关盒、插座盒暗固定安装，管内穿线，配电箱安装，开关、插座安装，灯具安装，电缆敷设，金属线槽安装，封闭式插接母线安装，供配电系统，照明系统，灯具安装，吊车滑接线安装，防雷接地系统等。3 电源引入及供配电系统：本工程电源引至 2 号楼配电所，采纳 10KV-VV-3X185 电力电缆埋地穿墙引入一层配电室内的低压柜。除注明外所有管线均采纳 BV-450/750 塑铜线，系统主干线均在动力箱和设备箱的线路均穿钢管暗敷设。单相导线为 BV-2 x 2.5 的导线穿 SC20 的钢管，三相导线为 BV-5 x 6 的导线穿 PVC 管，各导线均沿墙、楼板、地面暗敷设。其它电力线路均采纳 BV-5 x 2.5 的导线穿 SC20 的钢管暗敷设，控制线采纳 KVV-4x 1.5 的导线穿 SC20 钢管暗敷设。4#厂房照明直线均为 2.5mm2 导线，5 根以下穿 d=20mm 钢管，6-10 根分穿两根 d=25mm 钢管，11-15 根分穿三根 d=25mm 钢管埋墙或顶板暗敷设。4 穿墙套管：本工程的穿墙套管的做法应根据设计的要求和法律规范的标准严格执行施工的程序。其做法执行华北地区建筑电气通用图集 92DQ5-图号 5-4 二式剖面方法施工。5 钢管敷设：(1) 材料要求：钢管的壁厚均匀，焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象。除镀锌钢管外，其它管材需预先除锈，管内刷防腐漆。镀锌管和刷过防锈漆的钢管外表完整无落、剥落现象，所有钢管应有产品合格证，并有供应商加盖的红章。护有用于薄、厚管之区别，护要完整无损。(2) 管路敷设与连接：所有管路敷设应沿墙或沿顶板内暗敷设，管子的连接均采纳套管连接，套管长度为连接管径的 1.5S3 倍，连接管的对处应在套管的中心，焊应焊接牢固严密，管路过长的应加装接线盒，在管进盒、箱应排列整齐，并与管径相吻合。管入盒要求一管一孔，开孔时不得开长孔，铁制盒、箱严禁用电焊、气焊开孔。假如用定型盒、箱，其敲落孔大而管径小时，用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。管入盒、箱暗配管可用跨接地线焊接固定在盒棱边上，严禁管与敲落孔焊接，管露出盒、箱应小于 5mm,露出锁紧螺母的丝扣为 ...
