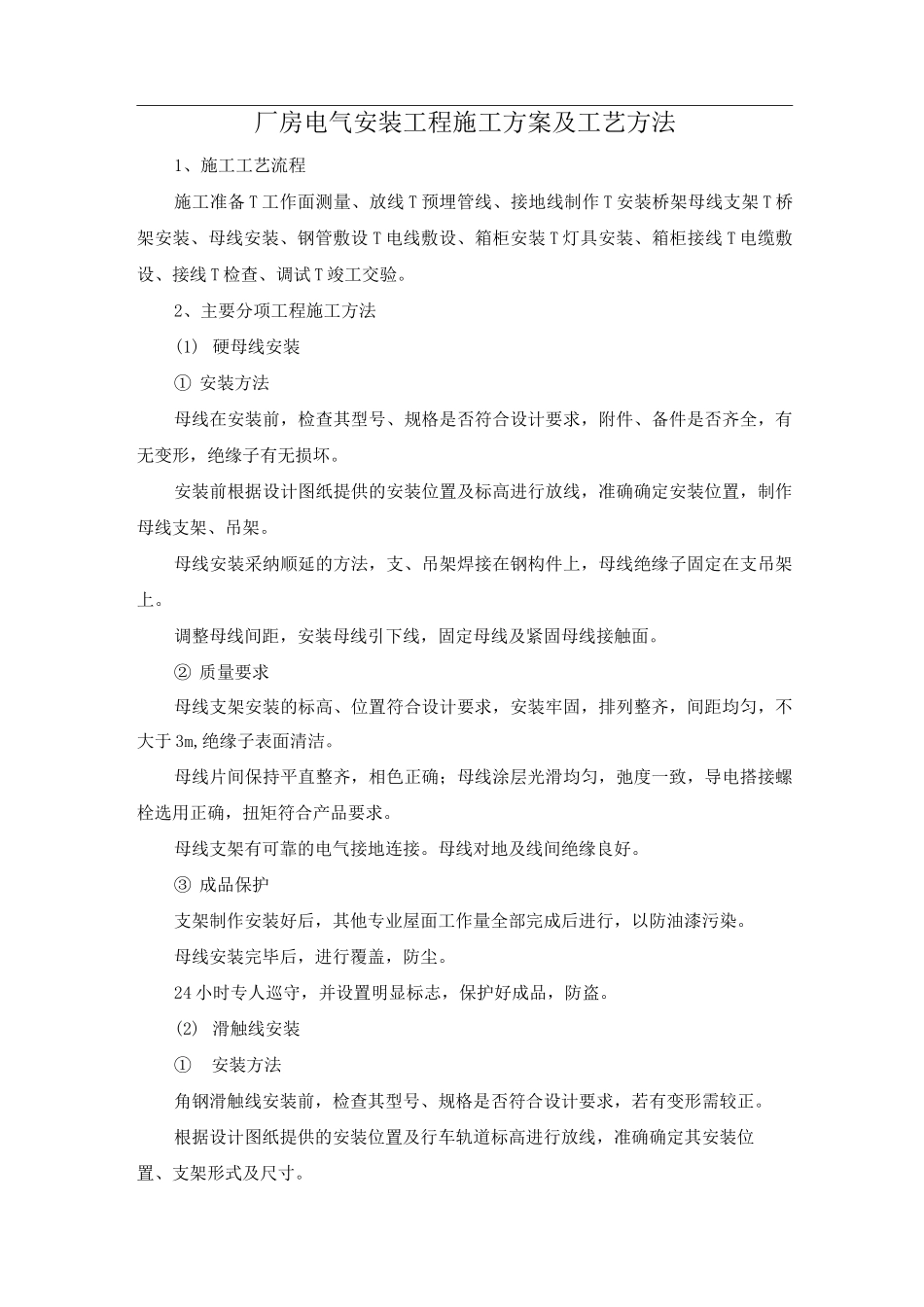

厂房电气安装工程施工方案及工艺方法

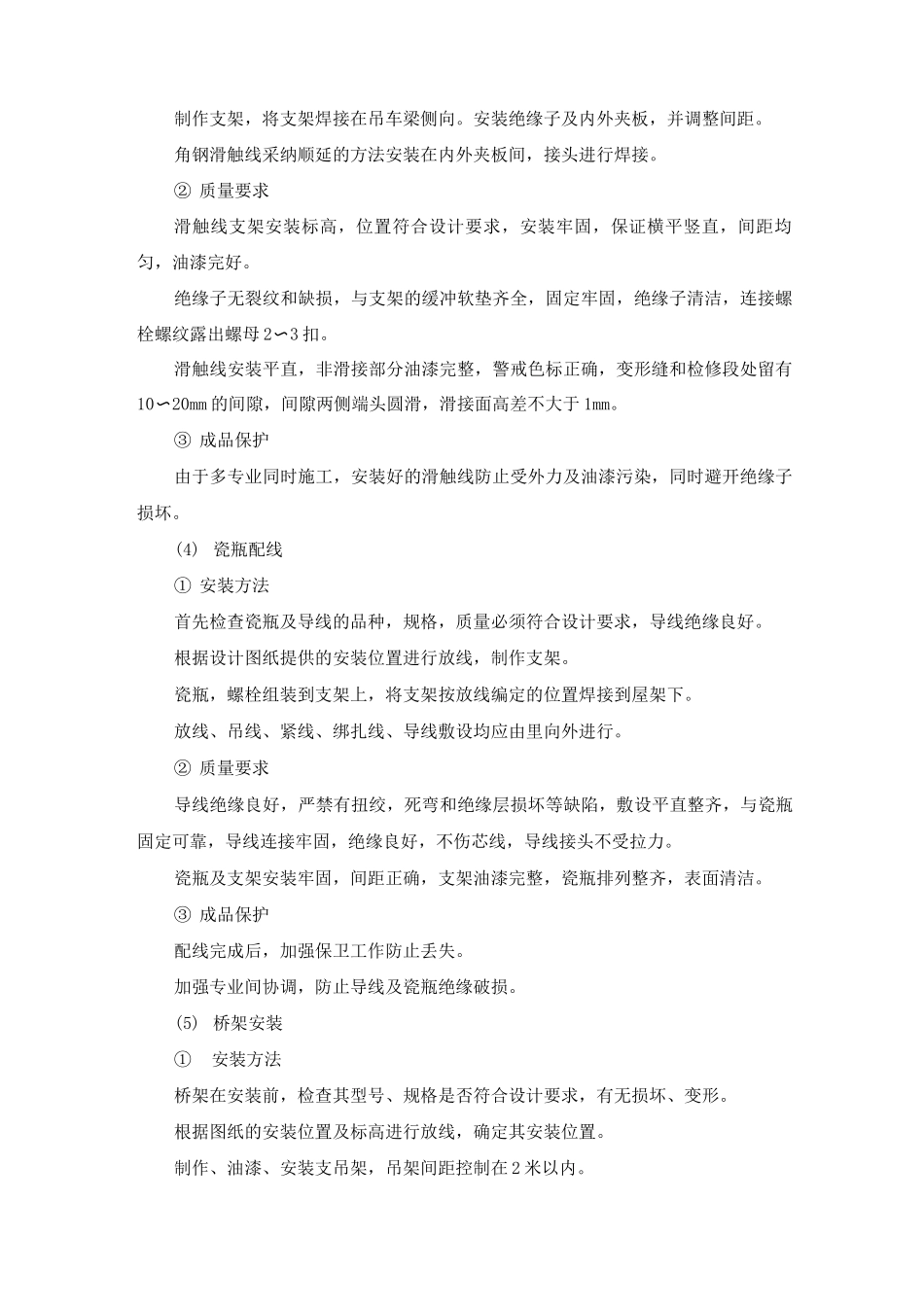

厂房电气安装工程施工方案及工艺方法1、施工工艺流程施工准备 T 工作面测量、放线 T 预埋管线、接地线制作 T 安装桥架母线支架 T 桥架安装、母线安装、钢管敷设 T 电线敷设、箱柜安装 T 灯具安装、箱柜接线 T 电缆敷设、接线 T 检查、调试 T 竣工交验。2、主要分项工程施工方法(1) 硬母线安装① 安装方法母线在安装前，检查其型号、规格是否符合设计要求，附件、备件是否齐全，有无变形，绝缘子有无损坏。安装前根据设计图纸提供的安装位置及标高进行放线，准确确定安装位置，制作母线支架、吊架。母线安装采纳顺延的方法，支、吊架焊接在钢构件上，母线绝缘子固定在支吊架上。调整母线间距，安装母线引下线，固定母线及紧固母线接触面。② 质量要求母线支架安装的标高、位置符合设计要求，安装牢固，排列整齐，间距均匀，不大于 3m,绝缘子表面清洁。母线片间保持平直整齐，相色正确；母线涂层光滑均匀，弛度一致，导电搭接螺栓选用正确，扭矩符合产品要求。母线支架有可靠的电气接地连接。母线对地及线间绝缘良好。③ 成品保护支架制作安装好后，其他专业屋面工作量全部完成后进行，以防油漆污染。母线安装完毕后，进行覆盖，防尘。24 小时专人巡守，并设置明显标志，保护好成品，防盗。(2) 滑触线安装①安装方法角钢滑触线安装前，检查其型号、规格是否符合设计要求，若有变形需较正。根据设计图纸提供的安装位置及行车轨道标高进行放线，准确确定其安装位置、支架形式及尺寸。制作支架，将支架焊接在吊车梁侧向。安装绝缘子及内外夹板，并调整间距。角钢滑触线采纳顺延的方法安装在内外夹板间，接头进行焊接。② 质量要求滑触线支架安装标高，位置符合设计要求，安装牢固，保证横平竖直，间距均匀，油漆完好。绝缘子无裂纹和缺损，与支架的缓冲软垫齐全，固定牢固，绝缘子清洁，连接螺栓螺纹露出螺母 2〜3 扣。滑触线安装平直，非滑接部分油漆完整，警戒色标正确，变形缝和检修段处留有10〜20mm 的间隙，间隙两侧端头圆滑，滑接面高差不大于 1mm。③ 成品保护由于多专业同时施工，安装好的滑触线防止受外力及油漆污染，同时避开绝缘子损坏。(4) 瓷瓶配线① 安装方法首先检查瓷瓶及导线的品种，规格，质量必须符合设计要求，导线绝缘良好。根据设计图纸提供的安装位置进行放线，制作支架。瓷瓶，螺栓组装到支架上，将支架按放线编定的位置焊接到屋架下。放线、吊线、紧线、绑扎线、导线敷设均应由里向外进行。...
