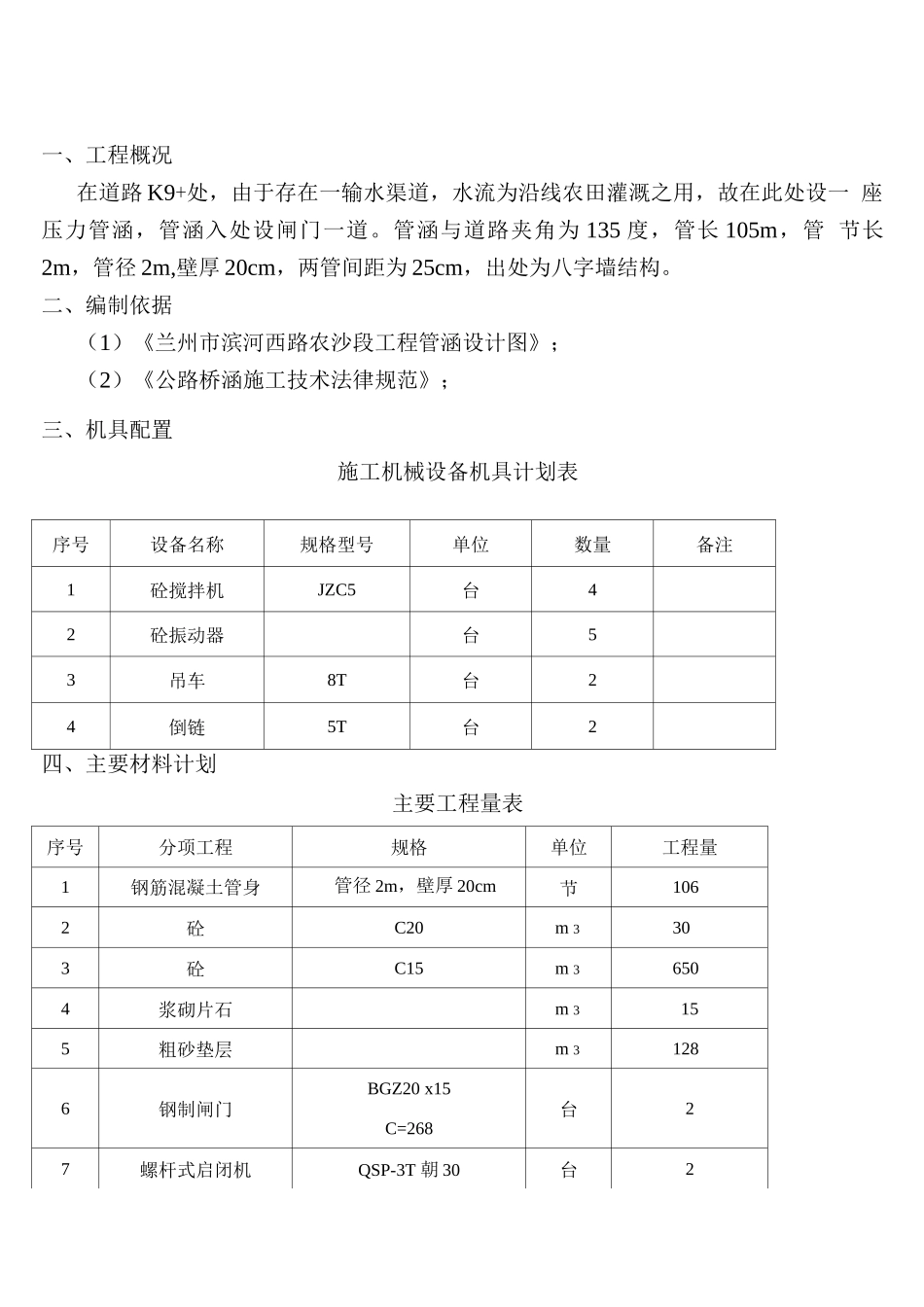

一、工程概况在道路 K9+处，由于存在一输水渠道，水流为沿线农田灌溉之用，故在此处设一 座压力管涵，管涵入处设闸门一道。管涵与道路夹角为 135 度，管长 105m，管 节长2m，管径 2m,壁厚 20cm，两管间距为 25cm，出处为八字墙结构。二、编制依据（1）《兰州市滨河西路农沙段工程管涵设计图》；（2）《公路桥涵施工技术法律规范》；三、机具配置施工机械设备机具计划表序号设备名称规格型号单位数量备注1砼搅拌机JZC5台42砼振动器台53吊车8T台24倒链5T台2四、主要材料计划主要工程量表序号分项工程规格单位工程量1钢筋混凝土管身管径 2m，壁厚 20cm节1062砼C20m 3303砼C15m 36504浆砌片石m 3155粗砂垫层m 31286钢制闸门BGZ20 x15C=268台27螺杆式启闭机QSP-3T 朝 30台28钢螺杆*44根2五、进度计划六、施工方法1、沟槽开挖沟槽开挖前应认真熟悉图纸，放出沟槽中线及开挖边线，合理地确定沟槽开挖断 面，选用人工配合机械开挖的方法，依照相关安全措施，确保施工质量和安全。根据勘测结果，沟槽与道路的夹角为 135 度，沟槽底标高为，沟槽的开挖深度 为 2-3m，故选用 1：的开挖坡度即可。开挖要求槽壁平整，槽底高程的允许偏差为 ±20mm 。严格控制槽底高程和宽度，防止超挖。沟槽边的堆土高度不宜超过，且距槽边缘不宜小于.，并适当留出运输材料工作 面，应保证土体的稳定和不影响施工。由于沟槽靠近鱼塘，为防止鱼塘的水进入沟槽， 开挖前对鱼塘进行排水，禁止在水中作业。机械开挖时，应派专人指挥挖机，机械拉土时槽底预留 20cm 左右用人工清底, 以防扰动地基土。2、管节安装(1 )管节的质量与运输待运的管节其各项质量应满足要求，端面平整并与其轴线垂直，管节内外侧表面 平直圆滑，如有蜂窝，每处面积不得大于 3cm*3cm ，深度不得超过 1cm，修补完 善后方准使用。管节强度应符合设计要求，涵管的吸水率部超过干管质量的 6%，管 节尺寸的允许偏差见下表：项目允许偏差(mm )检查方法管节长度0 〜-10沿周边检查 4 处内外直径±10两端各检查 4 处管壁厚度±5两端各检查 4 处运输管节额的工具可采纳汽车，运输途中管节底面应铺稻草，用木块圆木楔紧，并用绳索捆绑固定，防止管节滚动，相互碰撞破坏。管节装卸采纳吊车，装卸过程中 应小心谨慎，严禁由汽车上将管节滚下，造成管节破裂。（2）管节安装对沟槽底部进行原土夯实，再铺设 20cm 厚宽的粗砂垫层。由于管涵设计为混 凝土基础，在砂垫层上预...
