双重管旋喷施工工艺

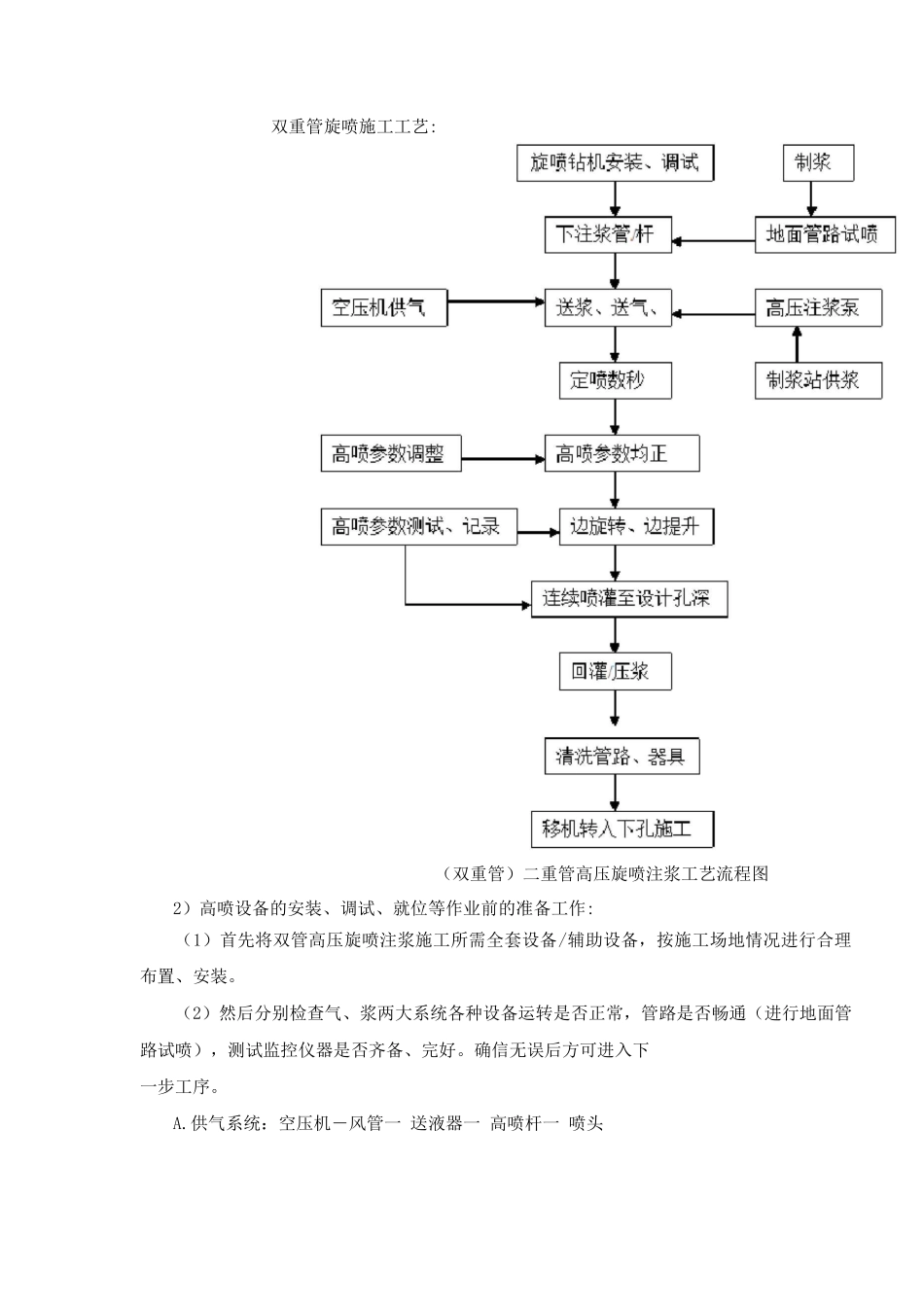

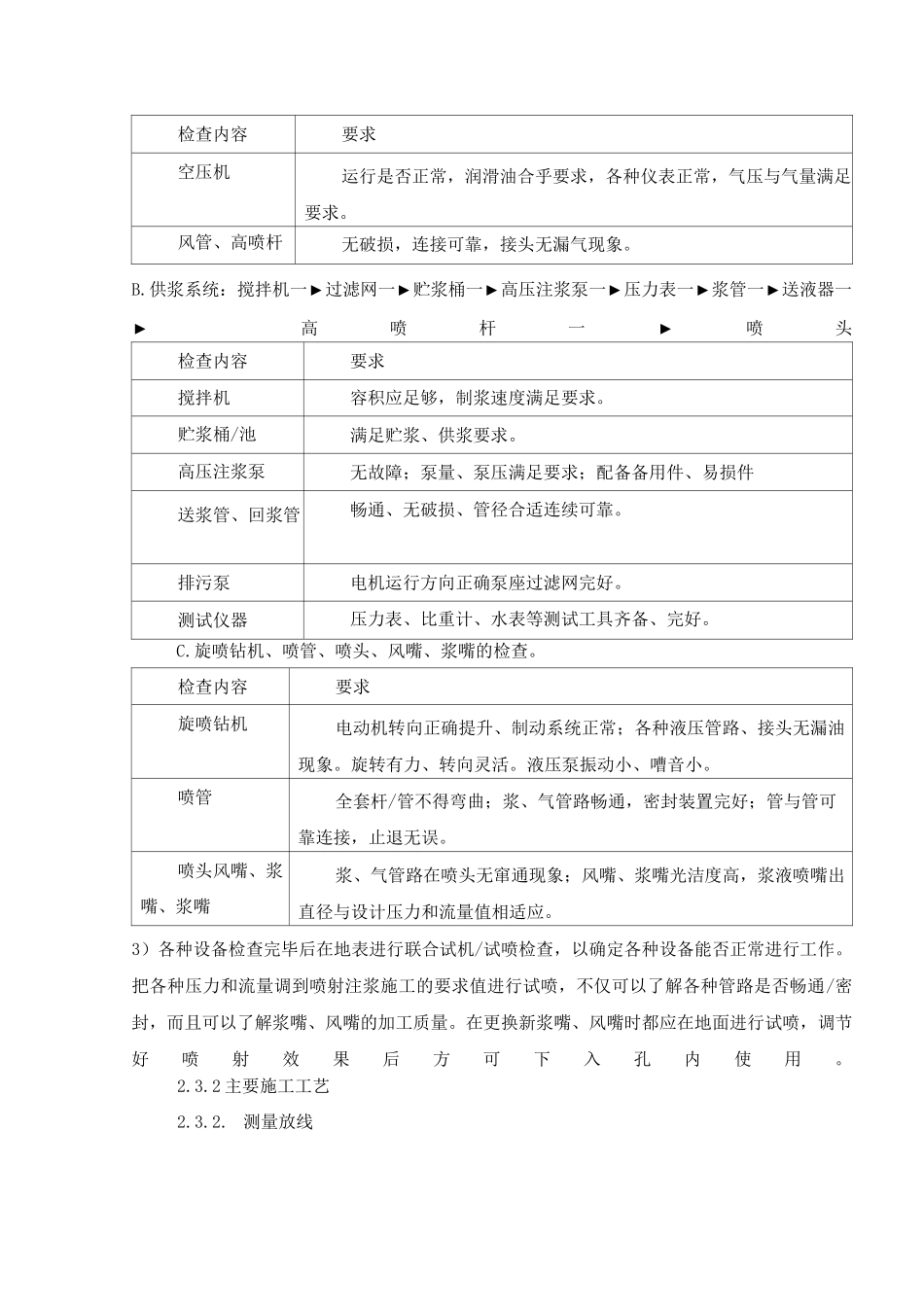

双重管旋喷施工工艺:（双重管）二重管高压旋喷注浆工艺流程图2）高喷设备的安装、调试、就位等作业前的准备工作:（1）首先将双管高压旋喷注浆施工所需全套设备/辅助设备，按施工场地情况进行合理布置、安装。（2）然后分别检查气、浆两大系统各种设备运转是否正常，管路是否畅通（进行地面管路试喷），测试监控仪器是否齐备、完好。确信无误后方可进入下一步工序。A.供气系统：空压机―风管一 送液器一 高喷杆一 喷头检查内容要求空压机运行是否正常，润滑油合乎要求，各种仪表正常，气压与气量满足要求。风管、高喷杆无破损，连接可靠，接头无漏气现象。B.供浆系统：搅拌机一►过滤网一►贮浆桶一►高压注浆泵一►压力表一►浆管一►送液器一► 高喷杆一►喷头检查内容要求搅拌机容积应足够，制浆速度满足要求。贮浆桶/池满足贮浆、供浆要求。高压注浆泵无故障；泵量、泵压满足要求；配备备用件、易损件送浆管、回浆管畅通、无破损、管径合适连续可靠。排污泵电机运行方向正确泵座过滤网完好。测试仪器压力表、比重计、水表等测试工具齐备、完好。C.旋喷钻机、喷管、喷头、风嘴、浆嘴的检查。检查内容要求旋喷钻机电动机转向正确提升、制动系统正常；各种液压管路、接头无漏油现象。旋转有力、转向灵活。液压泵振动小、嘈音小。喷管全套杆/管不得弯曲；浆、气管路畅通，密封装置完好；管与管可靠连接，止退无误。喷头风嘴、浆嘴、浆嘴浆、气管路在喷头无窜通现象；风嘴、浆嘴光洁度高，浆液喷嘴出直径与设计压力和流量值相适应。3）各种设备检查完毕后在地表进行联合试机/试喷检查，以确定各种设备能否正常进行工作。把各种压力和流量调到喷射注浆施工的要求值进行试喷，不仅可以了解各种管路是否畅通/密封，而且可以了解浆嘴、风嘴的加工质量。在更换新浆嘴、风嘴时都应在地面进行试喷，调节好喷射效果后方可下入孔内使用。2.3.2 主要施工工艺2.3.2. 测量放线建立施工临时控制网，为保证桩位定点的准确性，本工程拟采纳外围控制网及场内定点控制网的方法进行施工测量、定点：1）建立外围控制网：为确保施工定位的准确无误，根据施工图纸各轴线关系，选择控制轴线，延伸至施工现场外建立控制点网，以便校对桩位时进行测量复核。2）建立场内控制网：根据本工程桩位轴线的特点及其走向，在场内建立与场外控制网关联的牢固网点，进行双向控制。3）放桩定位：在建立控制网后，对场内旋喷桩位进行放样，建立固定标桩;标桩采纳＞*16 钢筋，其埋设...
