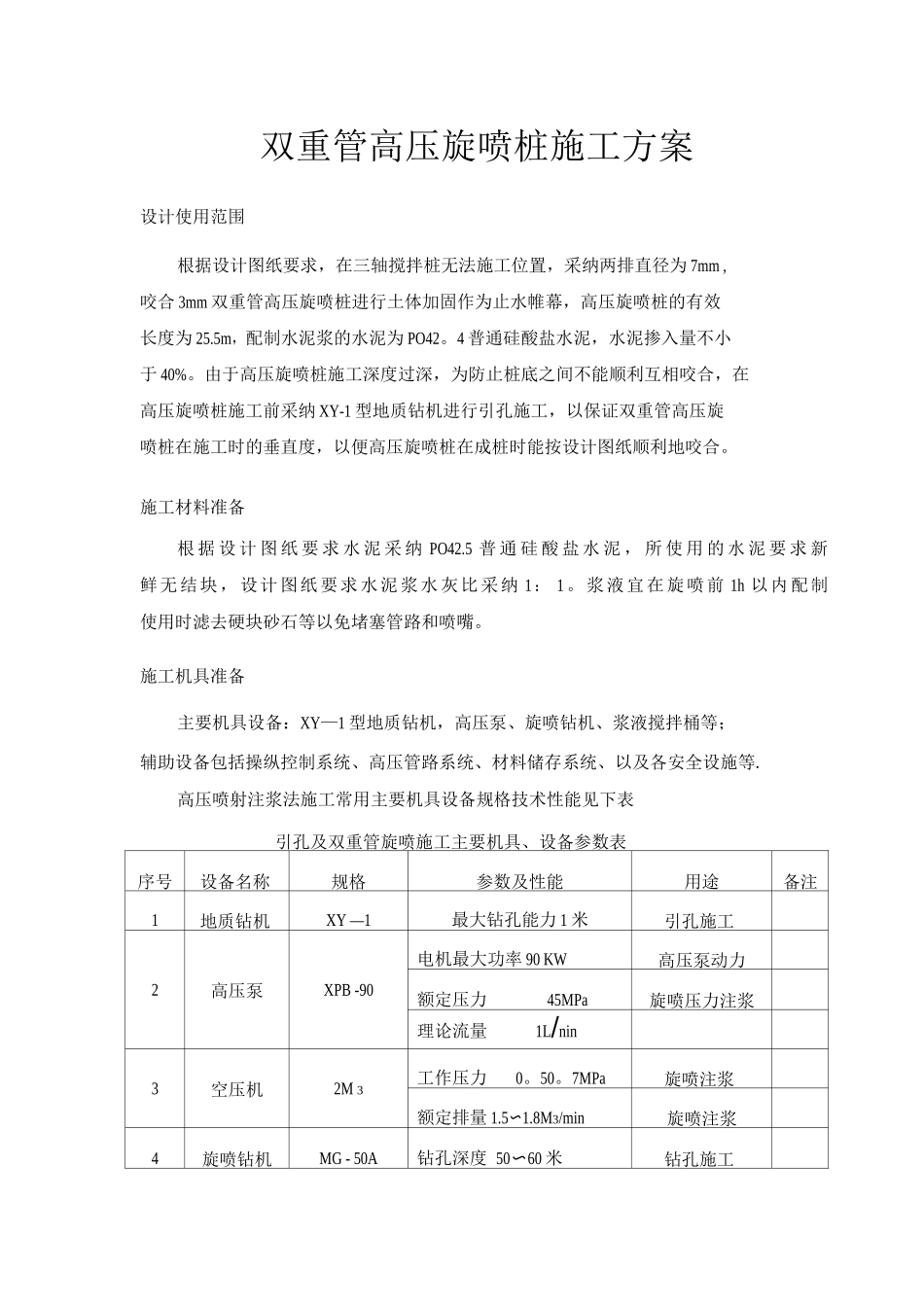

双重管高压旋喷桩施工方案带引孔

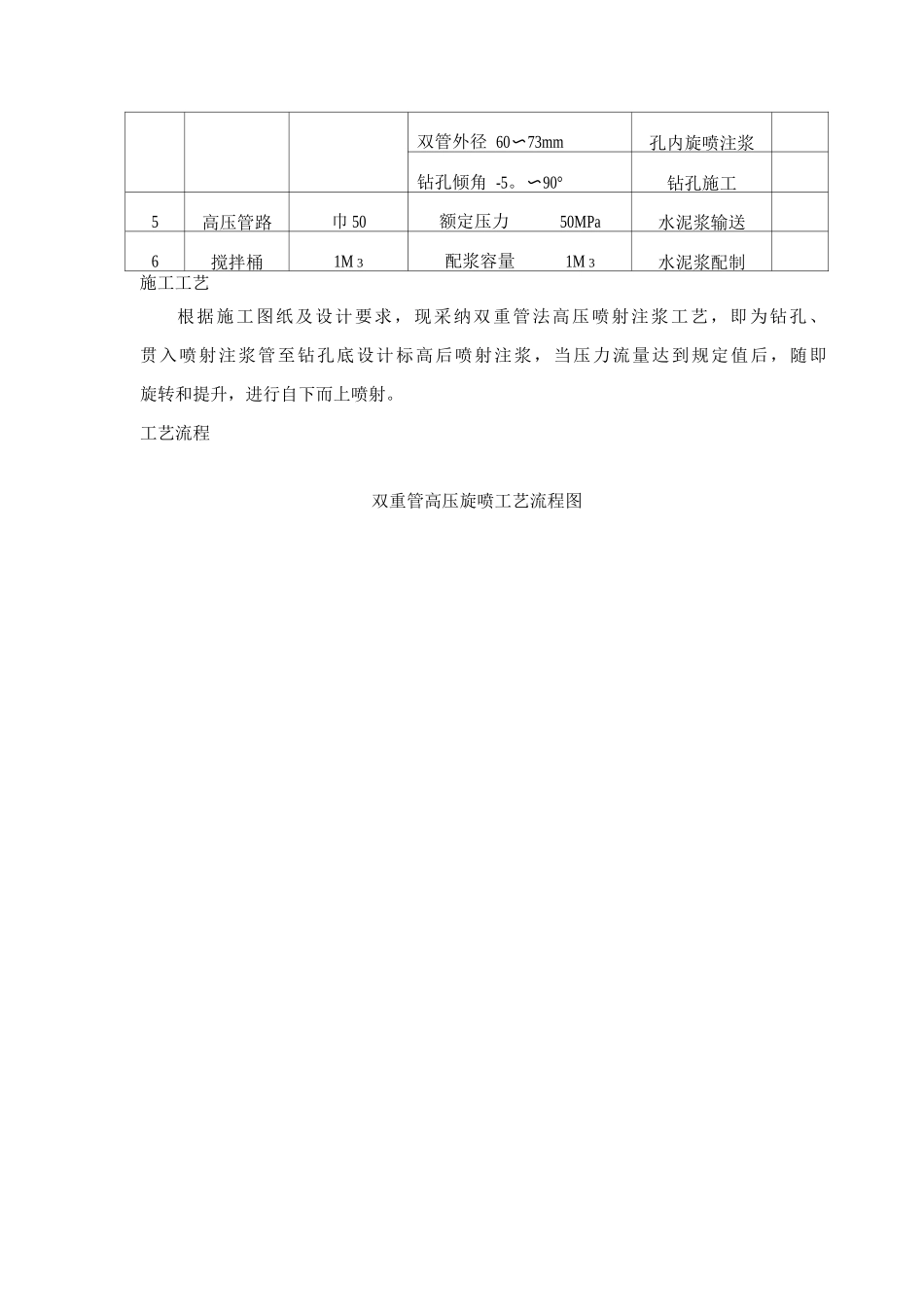

双重管高压旋喷桩施工方案设计使用范围根据设计图纸要求，在三轴搅拌桩无法施工位置，采纳两排直径为 7mm ,咬合 3mm 双重管高压旋喷桩进行土体加固作为止水帷幕，高压旋喷桩的有效长度为 25.5m，配制水泥浆的水泥为 PO42。4 普通硅酸盐水泥，水泥掺入量不小于 40%。由于高压旋喷桩施工深度过深，为防止桩底之间不能顺利互相咬合，在高压旋喷桩施工前采纳 XY-1 型地质钻机进行引孔施工，以保证双重管高压旋喷桩在施工时的垂直度，以便高压旋喷桩在成桩时能按设计图纸顺利地咬合。施工材料准备根 据 设 计 图 纸 要 求 水 泥 采 纳 PO42.5 普 通 硅 酸 盐 水 泥 ， 所 使 用 的 水 泥 要 求 新鲜无结块，设计图纸要求水泥浆水灰比采纳 1 ： 1。浆液宜在旋喷前 1h 以内配制使用时滤去硬块砂石等以免堵塞管路和喷嘴。施工机具准备主要机具设备：XY—1 型地质钻机，高压泵、旋喷钻机、浆液搅拌桶等；辅助设备包括操纵控制系统、高压管路系统、材料储存系统、以及各安全设施等.高压喷射注浆法施工常用主要机具设备规格技术性能见下表引孔及双重管旋喷施工主要机具、设备参数表序号设备名称规格参数及性能用途备注1地质钻机XY —1最大钻孔能力 1 米引孔施工2高压泵XPB -90电机最大功率 90 KW高压泵动力额定压力45MPa旋喷压力注浆理论流量1L/nin3空压机2M 3工作压力0。50。7MPa旋喷注浆额定排量 1.5〜1.8M3/min旋喷注浆4旋喷钻机MG - 50A钻孔深度 50〜60 米钻孔施工双管外径 60〜73mm孔内旋喷注浆钻孔倾角 -5。〜90°钻孔施工5高压管路巾 50额定压力50MPa水泥浆输送6搅拌桶1M 3配浆容量1M 3水泥浆配制施工工艺根据施工图纸及设计要求，现采纳双重管法高压喷射注浆工艺，即为钻孔、贯入喷射注浆管至钻孔底设计标高后喷射注浆，当压力流量达到规定值后，随即旋转和提升，进行自下而上喷射。工艺流程双重管高压旋喷工艺流程图施工技术参数高压旋喷桩施工技术参数序号项目名称单位参数值备注1压缩空气气压MPa0.50.7气量M 3/min1.5 〜1。82水泥浆浆比重kg/L1。5浆量l/min60〜703提升速度cm/min10〜154喷嘴直径mm2.1施工劳动力人员组织公司本着安全第一，质量为本，做精品工程的原则，组织经验丰富的施工人员，各负其责，确保工程优质高效、安全如期完成。劳动力人员组织表序号岗位名称单位数量职责备注1机长人.1负责人员调配及现场施工2班长人.2负责现场钻机施工3钻机操作工人.2操作钻机成孔及喷浆4钻进、喷浆工人.4辅助成孔及喷浆5搅浆工人.2水泥浆配制6送浆工人.1水泥浆输送
