双闭环直流调速系统

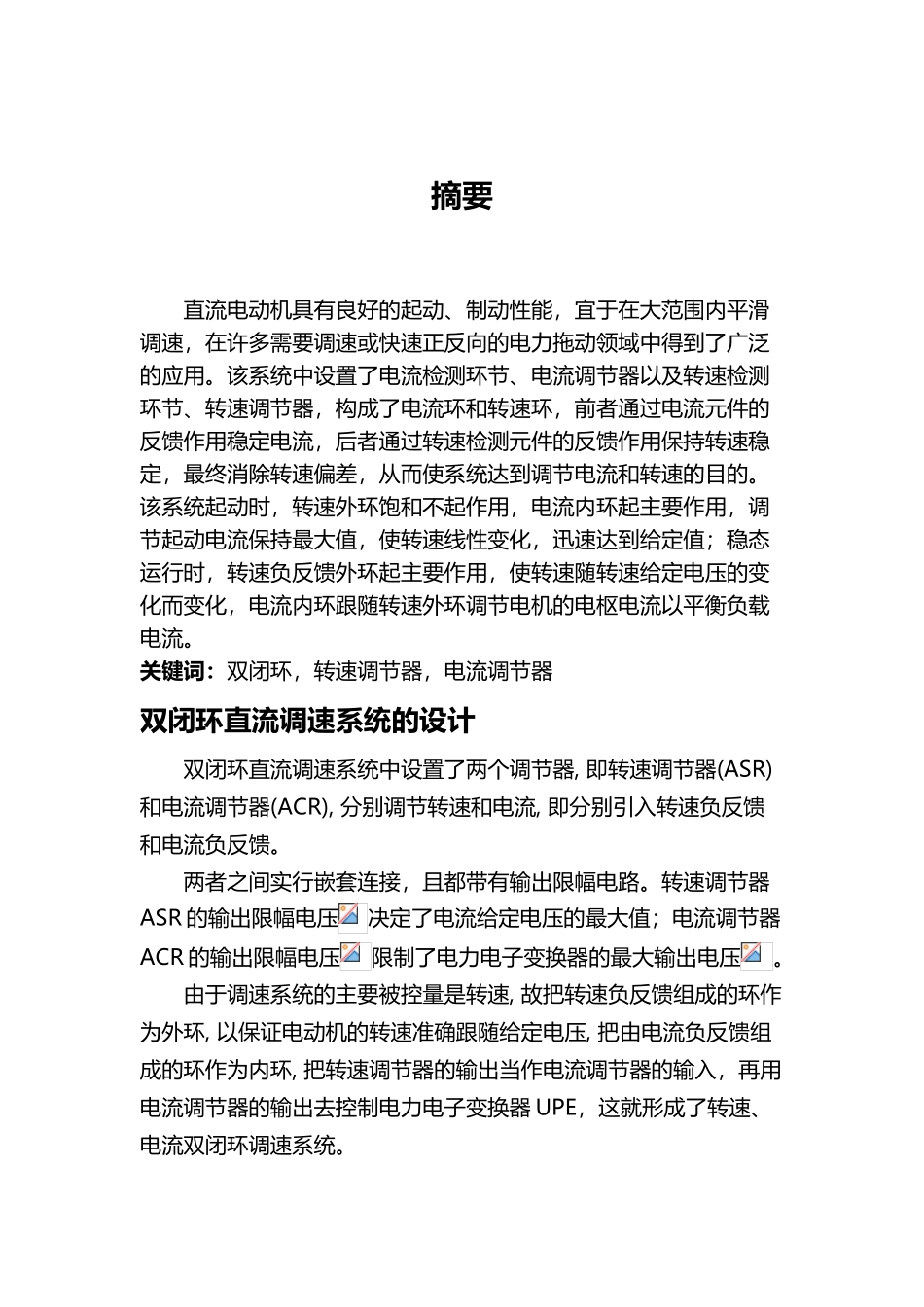

双闭环直流调速系统(22 页)Good is good, but better carries it.精益求精，善益求善。双闭环直流调速系统姓名：学号：专业：电气工程及其自动化日期：2025 年 12 月 23 日摘要直流电动机具有良好的起动、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。该系统中设置了电流检测环节、电流调节器以及转速检测环节、转速调节器，构成了电流环和转速环，前者通过电流元件的反馈作用稳定电流，后者通过转速检测元件的反馈作用保持转速稳定，最终消除转速偏差，从而使系统达到调节电流和转速的目的。该系统起动时，转速外环饱和不起作用，电流内环起主要作用，调节起动电流保持最大值，使转速线性变化，迅速达到给定值；稳态运行时，转速负反馈外环起主要作用，使转速随转速给定电压的变化而变化，电流内环跟随转速外环调节电机的电枢电流以平衡负载电流。关键词：双闭环，转速调节器，电流调节器双闭环直流调速系统的设计 双闭环直流调速系统中设置了两个调节器, 即转速调节器(ASR)和电流调节器(ACR), 分别调节转速和电流, 即分别引入转速负反馈和电流负反馈。两者之间实行嵌套连接，且都带有输出限幅电路。转速调节器ASR 的输出限幅电压决定了电流给定电压的最大值；电流调节器ACR 的输出限幅电压限制了电力电子变换器的最大输出电压。由于调速系统的主要被控量是转速, 故把转速负反馈组成的环作为外环, 以保证电动机的转速准确跟随给定电压, 把由电流负反馈组成的环作为内环, 把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器 UPE，这就形成了转速、电流双闭环调速系统。给定电压速度调节器电流调节器三相集成触发器三相全控桥直流电动机电流检测转速检测Un*Un+-ΔUnUi*Ui+-UcnUd双闭环直流调速系统框图双闭环直流调速系统电路原理图一．本设计预设的参数直流电动机：220V，136A, 1500r/min, Ce=0.136Vmin/r晶闸管装置放大系数：Ks =40 电枢回路总电阻：R=0.5 欧时间常数：Tl=0.015s, Tm=0.2s, 转速滤波环节时间常数 Ton 取0.01s电压调节和电流调节器的给定电压为 8V系统稳态无静差，电流超调量 σi≤5%; 空载启动到额定转速时的转速超调量 σn≤10%。二．平波电抗器的选择： 2.1 平波和均衡电抗器在主回路中的作用及布置晶闸管整流器的输出直流电压是脉动的，为了限制整流电流的脉动、保持电流连续，常在整流器的直流输...
