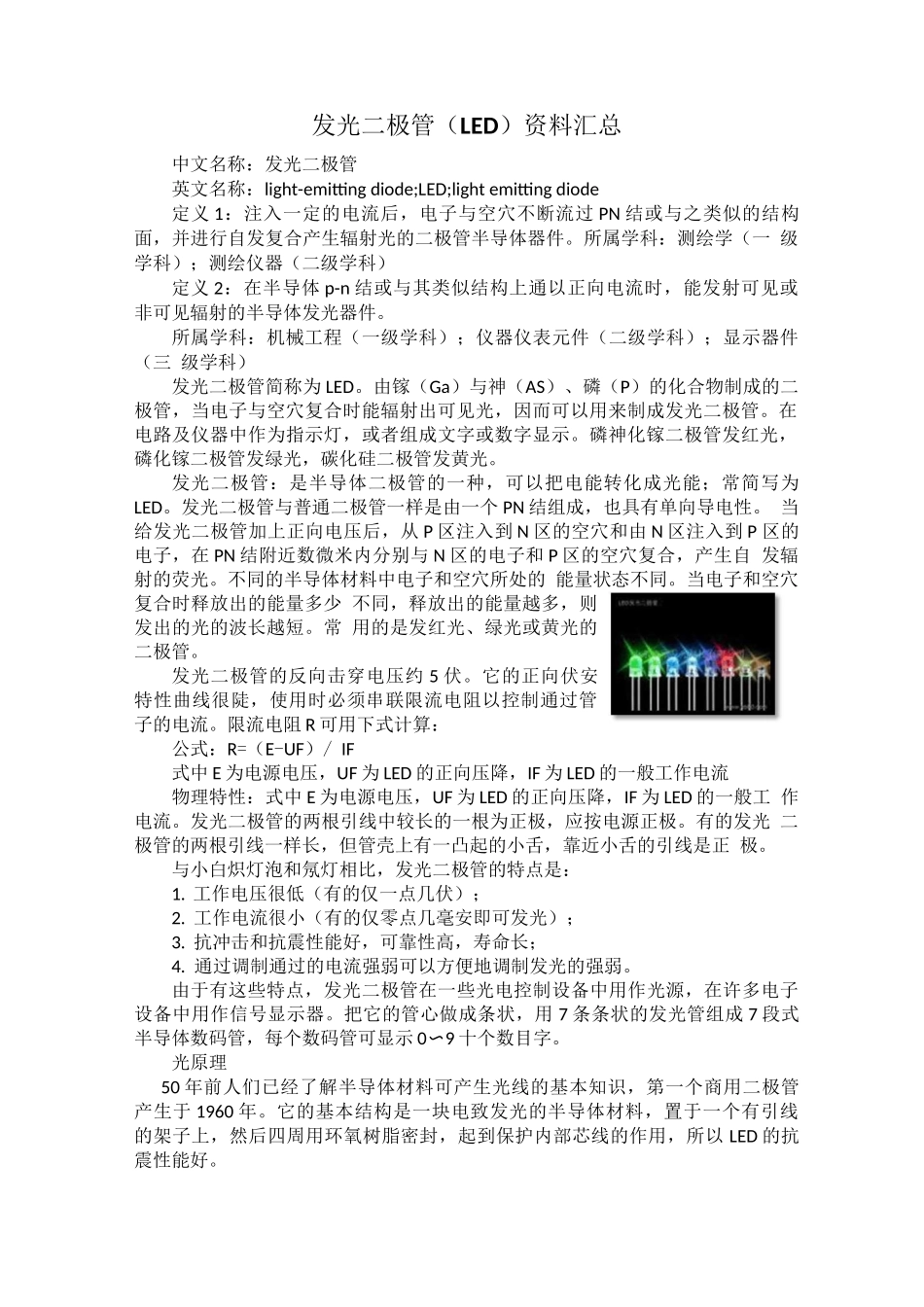

发光二极管（LED）资料汇总中文名称：发光二极管英文名称：light-emitting diode;LED;light emitting diode定义 1：注入一定的电流后，电子与空穴不断流过 PN 结或与之类似的结构 面，并进行自发复合产生辐射光的二极管半导体器件。所属学科：测绘学（一 级学科）；测绘仪器（二级学科）定义 2：在半导体 p-n 结或与其类似结构上通以正向电流时，能发射可见或 非可见辐射的半导体发光器件。所属学科：机械工程（一级学科）；仪器仪表元件（二级学科）；显示器件（三 级学科）发光二极管简称为 LED。由镓（Ga）与神（AS）、磷（P）的化合物制成的二 极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在 电路及仪器中作为指示灯，或者组成文字或数字显示。磷神化镓二极管发红光， 磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管：是半导体二极管的一种，可以把电能转化成光能；常简写为 LED。发光二极管与普通二极管一样是由一个 PN 结组成，也具有单向导电性。 当给发光二极管加上正向电压后，从 P 区注入到 N 区的空穴和由 N 区注入到 P 区的电子，在 PN 结附近数微米内分别与 N 区的电子和 P 区的空穴复合，产生自 发辐射的荧光。不同的半导体材料中电子和空穴所处的 能量状态不同。当电子和空穴复合时释放出的能量多少 不同，释放出的能量越多，则发出的光的波长越短。常 用的是发红光、绿光或黄光的二极管。发光二极管的反向击穿电压约 5 伏。它的正向伏安 特性曲线很陡，使用时必须串联限流电阻以控制通过管 子的电流。限流电阻 R 可用下式计算：公式：R=（E-UF）/ IF式中 E 为电源电压，UF 为 LED 的正向压降，IF 为 LED 的一般工作电流物理特性：式中 E 为电源电压，UF 为 LED 的正向压降，IF 为 LED 的一般工 作电流。发光二极管的两根引线中较长的一根为正极，应按电源正极。有的发光 二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正 极。与小白炽灯泡和氖灯相比，发光二极管的特点是：1. 工作电压很低（有的仅一点几伏）；2. 工作电流很小（有的仅零点几毫安即可发光）；3. 抗冲击和抗震性能好，可靠性高，寿命长；4. 通过调制通过的电流强弱可以方便地调制发光的强弱。由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子 设备中用作信号显示器。把它的管心做成条状，用 7 条条状的发光管组...
