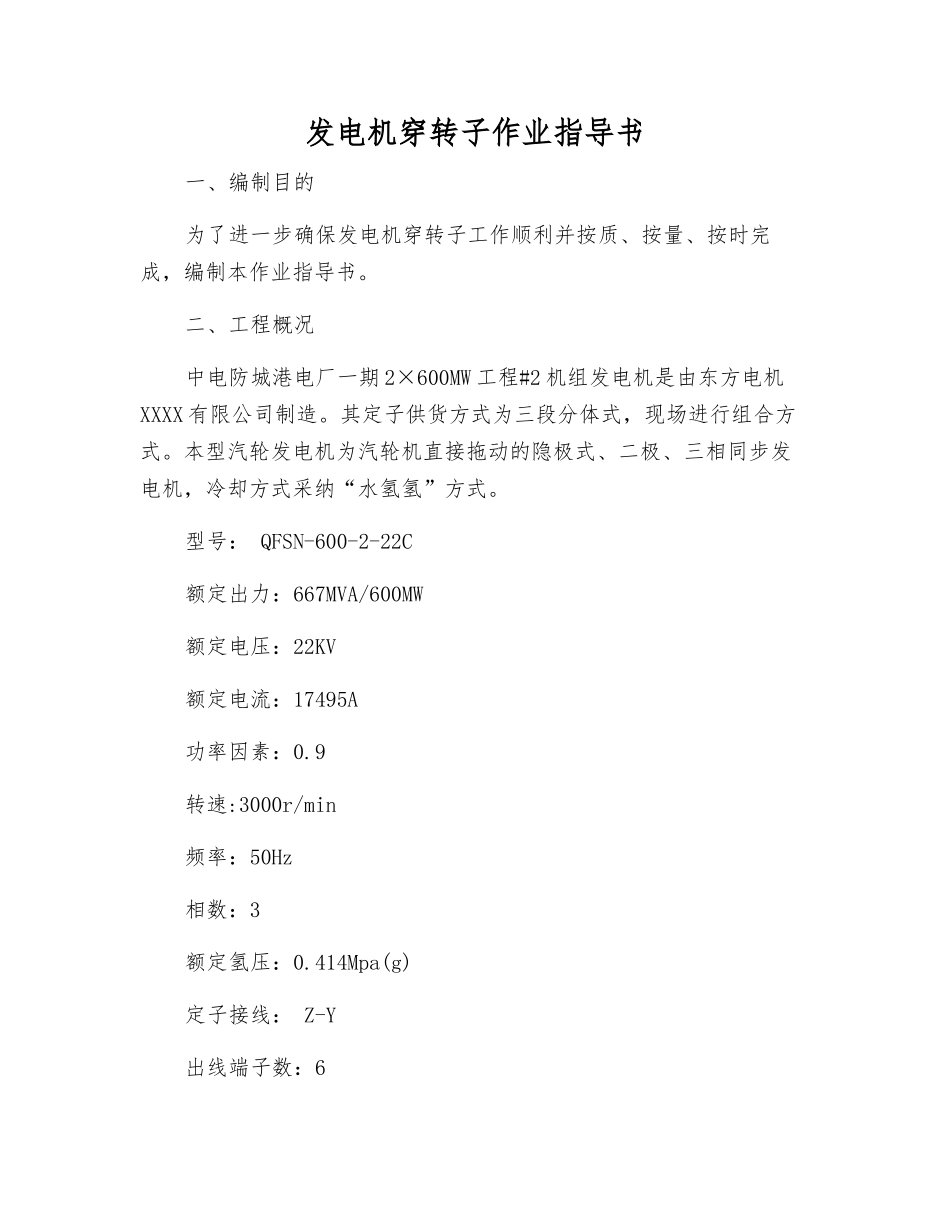

发电机穿转子作业指导书一、编制目的为了进一步确保发电机穿转子工作顺利并按质、按量、按时完成，编制本作业指导书。二、工程概况中电防城港电厂一期 2×600MW 工程#2 机组发电机是由东方电机XXXX 有限公司制造。其定子供货方式为三段分体式，现场进行组合方式。本型汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机，冷却方式采纳“水氢氢”方式。型号： QFSN-600-2-22C额定出力：667MVA/600MW额定电压：22KV额定电流：17495A功率因素：0.9转速:3000r/min频率：50Hz相数：3额定氢压：0.414Mpa(g)定子接线： Z-Y出线端子数：6绝缘等级： F 级励磁方式： 自并激静止可控硅励磁旋转方向： 从汽轮机向发电机端看为逆时针定子中段重量：245t定子汽端端罩重量：28.75t定子励端端罩重量：31.15t转子重量：67.5t发电机总重量：450t三、编制依据1、东方电机 XXXX 有限公司汽轮发电机图纸、说明书等技术文件2、《火电施工质量检验及评定标准》汽机篇（1998 年版）3、《电力建设施工及验收技术法律规范》汽机机组篇（DL2025-05）4、《电力建设安全工作规程》（DL5009.1-2025）四、作业条件及准备要求1、作业条件（2）定子绕组气压试验合格；（3）轴承检查合格；（4）相关电气检查对转子进行通风试验合格；（5）测量定子铁芯的实际长度及其中心至端面的距离并作记录；（6）测量转子护环两端的长度及其中心至联轴器端面距离并作记录；（7）汽机房 80/20 吨行车安全性能良好；（8）检查核实各专用吊装工具的可用性；（9）检查转子轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；（10）取下定子气隙挡风板装配的双头螺栓螺纹保护盖帽，将螺栓的螺纹部分清理洁净；（11）核实定子机座、铁心、定子绕组及连接线均清洁、无异物、无损伤；2、机具准备发电机零部件的吊装使用的汽机房内 80/20t 行车为主吊机械，另配置如下机械、设备和检验、测量器具：序号名称规格数量单位1厂供专用工具1套2常用钳工工具1批3手拉葫芦5T4个4手拉葫芦2T6个5钢丝绳1批6条式水平仪2001把五、作业人员的职责分工和权限总指挥：负责组织协调整个作业过程当中施工及安全文明施工管理，组织辩识、评价施工过程危险因素和环境因素，制定防护措施并实施。副指挥：负责整个作业过程当中遇到的各类问题进行分析，并提出对策和意见。技术员：为整个作业过程提供技术措施和安全措施，并仔细做好质量记录和签证验收。安装人员：负责...
