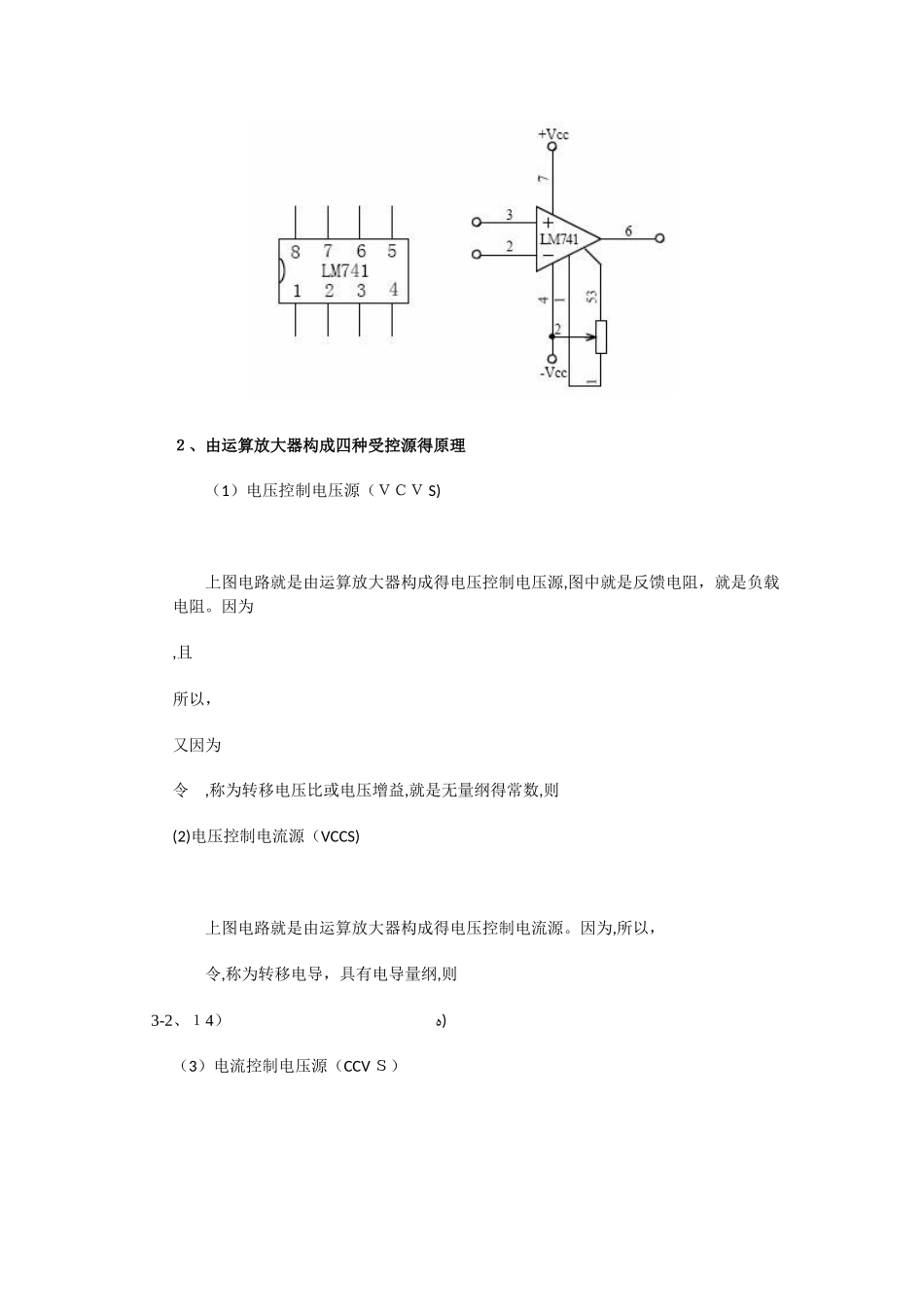

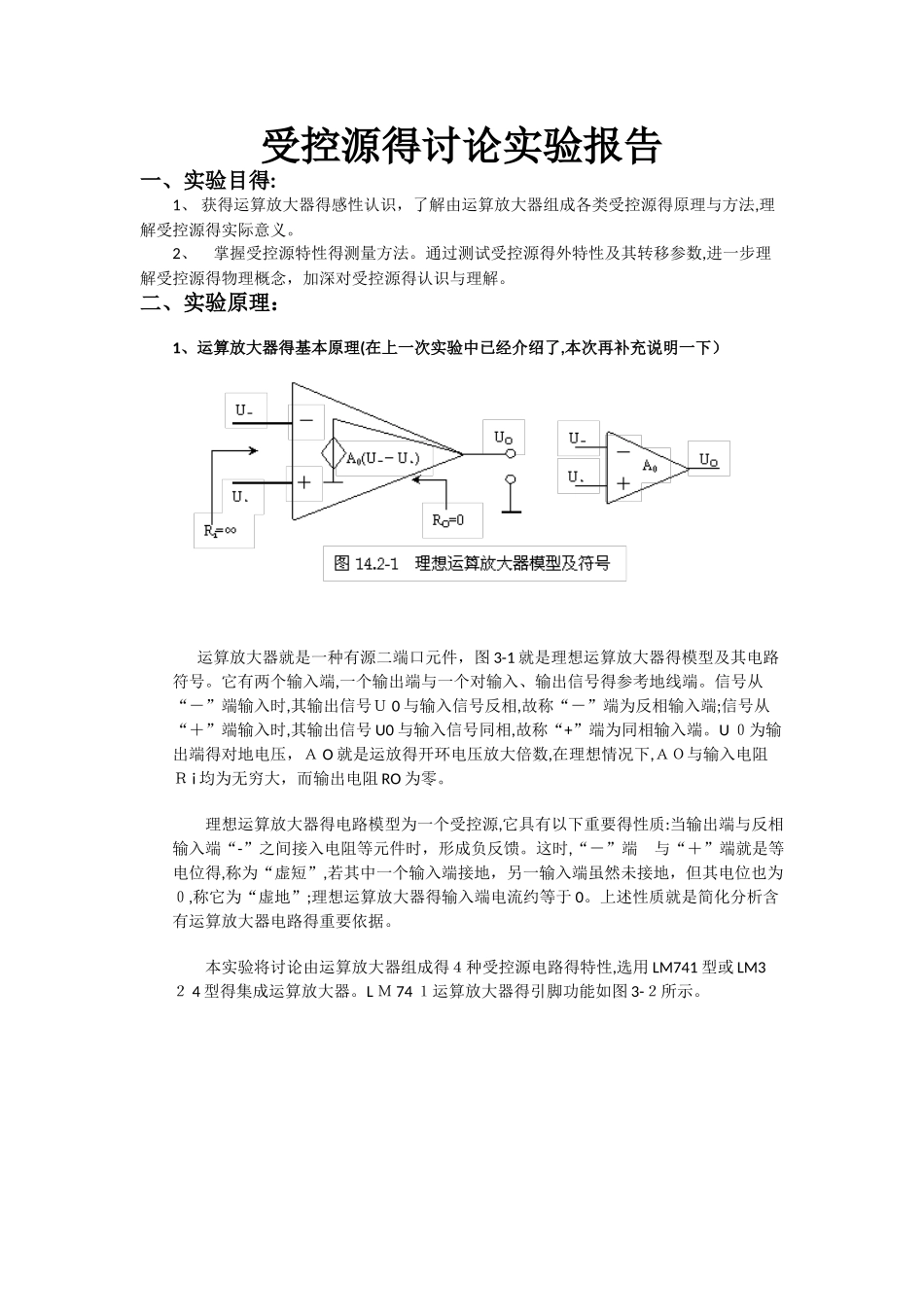

受控源得讨论实验报告一、实验目得:1、 获得运算放大器得感性认识,了解由运算放大器组成各类受控源得原理与方法,理解受控源得实际意义。2、 掌握受控源特性得测量方法。通过测试受控源得外特性及其转移参数,进一步理解受控源得物理概念,加深对受控源得认识与理解。二、实验原理:1、运算放大器得基本原理(在上一次实验中已经介绍了,本次再补充说明一下)运算放大器就是一种有源二端口元件,图 3-1 就是理想运算放大器得模型及其电路符号。它有两个输入端,一个输出端与一个对输入、输出信号得参考地线端。信号从“-”端输入时,其输出信号U 0 与输入信号反相,故称“-”端为反相输入端;信号从“+”端输入时,其输出信号 U0 与输入信号同相,故称“+”端为同相输入端。U 0为输出端得对地电压,A O 就是运放得开环电压放大倍数,在理想情况下,AO与输入电阻R i 均为无穷大,而输出电阻 RO 为零。 理想运算放大器得电路模型为一个受控源,它具有以下重要得性质:当输出端与反相输入端“-”之间接入电阻等元件时,形成负反馈。这时,“-”端 与“+”端就是等电位得,称为“虚短”,若其中一个输入端接地,另一输入端虽然未接地,但其电位也为0,称它为“虚地”;理想运算放大器得输入端电流约等于 0。上述性质就是简化分析含有运算放大器电路得重要依据。 本实验将讨论由运算放大器组成得4种受控源电路得特性,选用 LM741 型或 LM32 4 型得集成运算放大器。L M 74 1运算放大器得引脚功能如图 3-2所示。 2、由运算放大器构成四种受控源得原理(1)电压控制电压源(VCV S) 上图电路就是由运算放大器构成得电压控制电压源,图中就是反馈电阻,就是负载电阻。因为 ,且 所以, 又因为 令 ,称为转移电压比或电压增益,就是无量纲得常数,则 (2)电压控制电流源(VCCS) 上图电路就是由运算放大器构成得电压控制电流源。因为,所以, 令,称为转移电导,具有电导量纲,则 ﻩ )41、2-3) (3)电流控制电压源(CCV S) 电流控制电压源得电路如上图所示。因为,,所以。令,称为转移电阻,具有电阻得量纲,则(1 4、2-4) (4)电流控制电流源(CCCS) 电流控制电流源得电路如图 3-6 所示。因为 , 所以,。令,称为转移电流比或电流增益,无量纲,则 三、实验内容:1、测试电压控制电压源(VCV S)特性(ﻩﻩ1)实验电路图:(2)实验数据记录:输入电压/V0、49 00、3 950、29 70、3 660、09 40、000...
