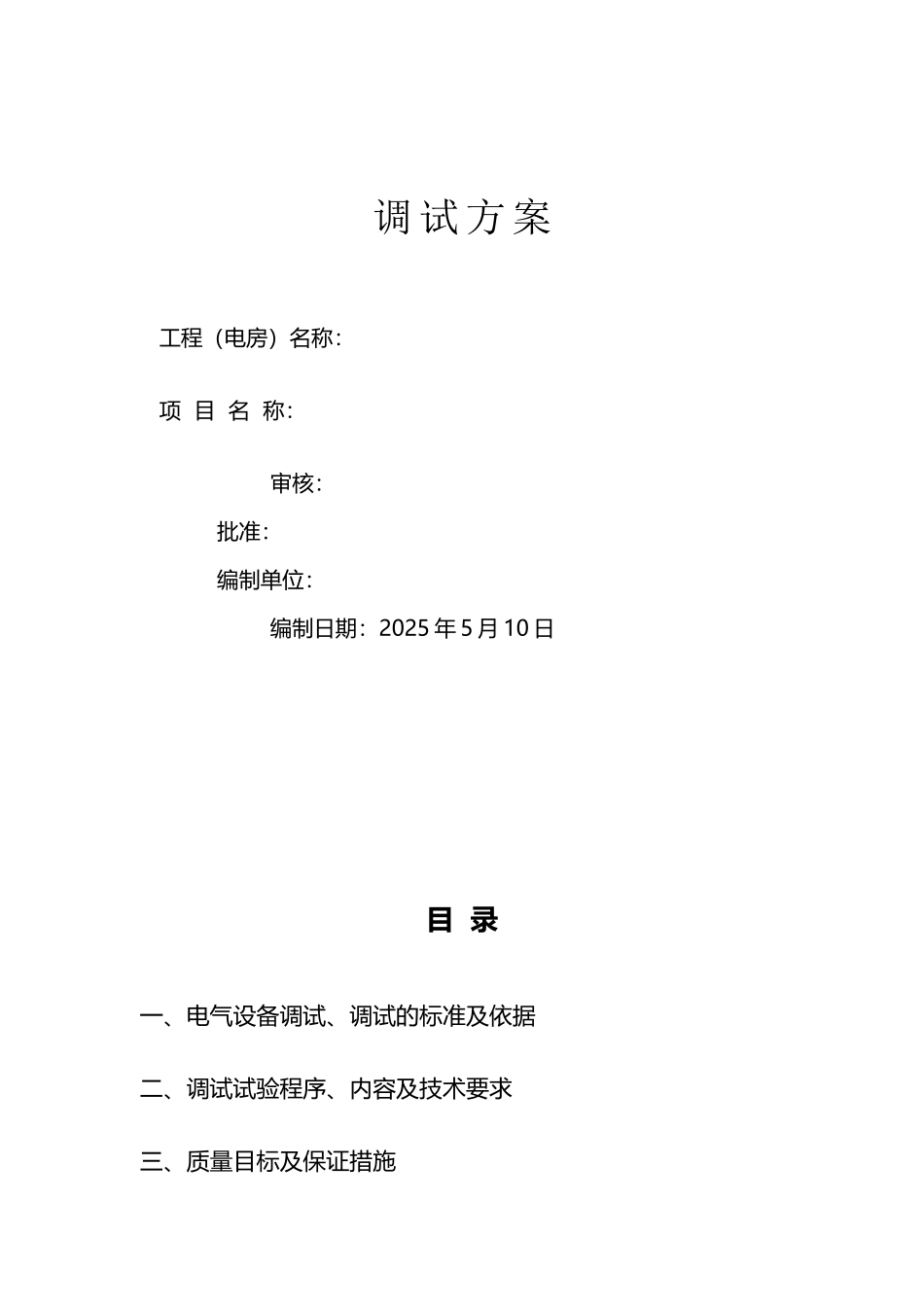

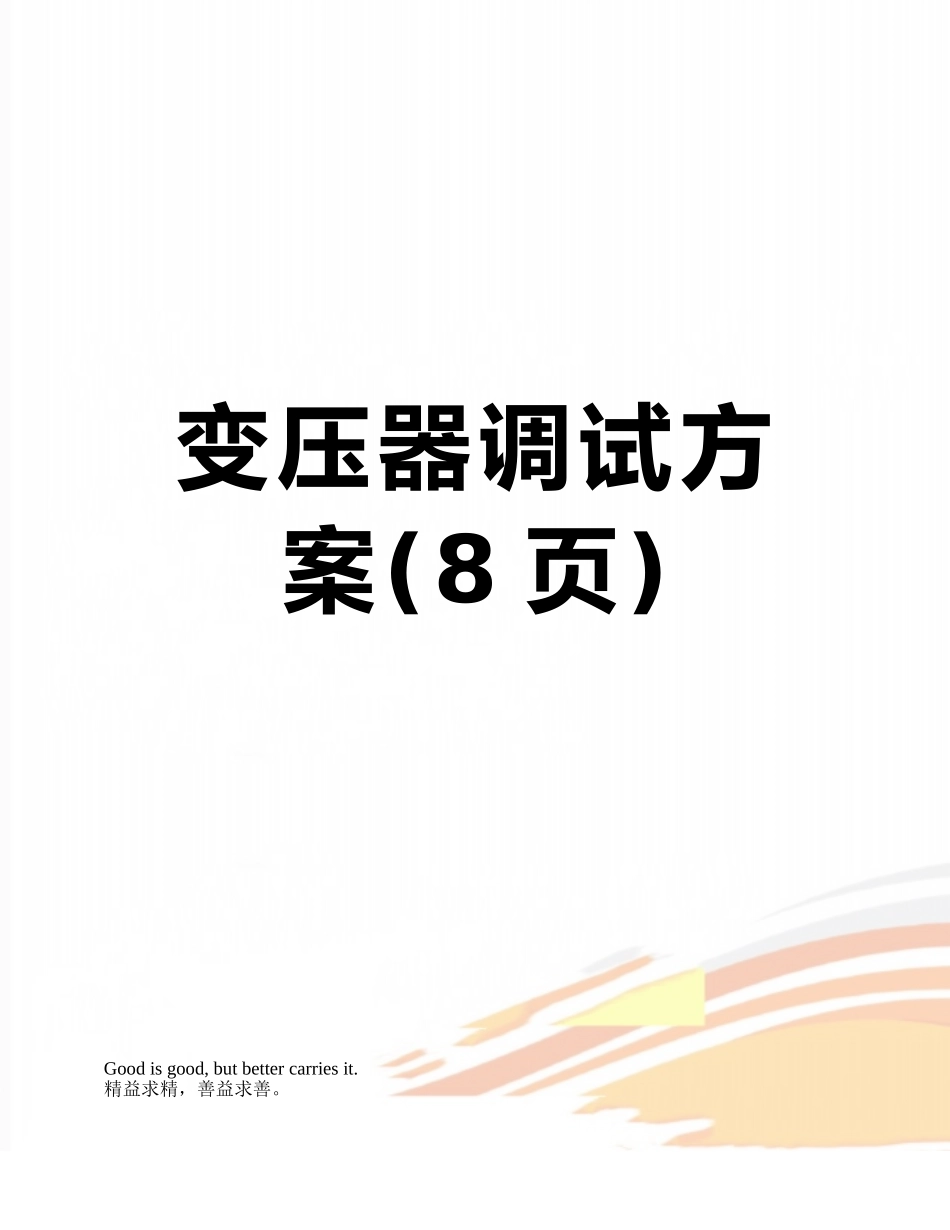

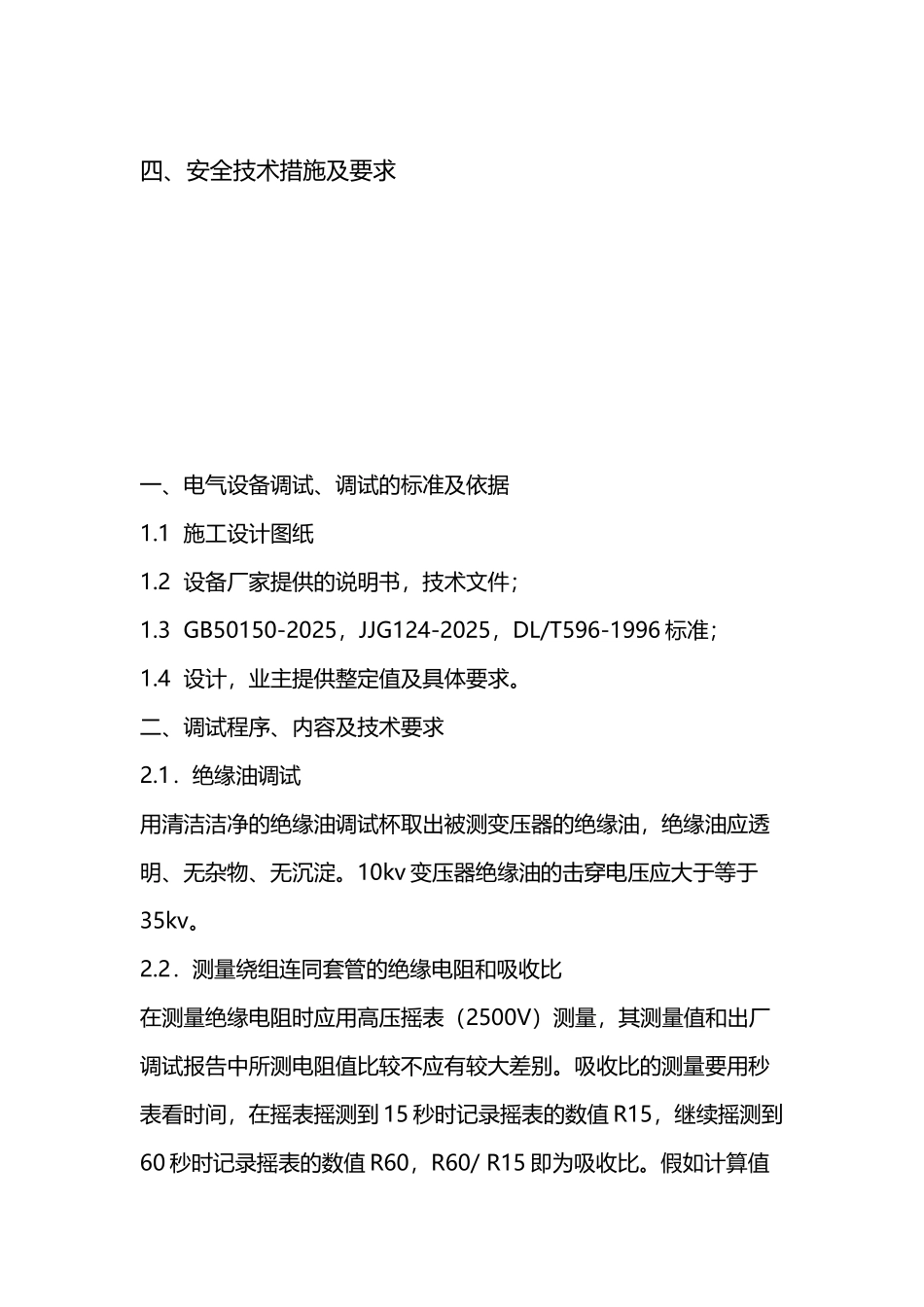

变压器调试方案(8 页)Good is good, but better carries it.精益求精，善益求善。调 试 方 案 工程（电房）名称： 项 目 名 称： 审核： 批准： 编制单位： 编制日期：2025 年 5 月 10 日 目 录一、电气设备调试、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备调试、调试的标准及依据 1.1 施工设计图纸1.2 设备厂家提供的说明书，技术文件；1.3 GB50150-2025，JJG124-2025，DL/T596-1996 标准；1.4 设计，业主提供整定值及具体要求。二、调试程序、内容及技术要求 2.1．绝缘油调试用清洁洁净的绝缘油调试杯取出被测变压器的绝缘油，绝缘油应透明、无杂物、无沉淀。10kv 变压器绝缘油的击穿电压应大于等于35kv。2.2．测量绕组连同套管的绝缘电阻和吸收比在测量绝缘电阻时应用高压摇表（2500V）测量，其测量值和出厂调试报告中所测电阻值比较不应有较大差别。吸收比的测量要用秒表看时间，在摇表摇测到 15 秒时记录摇表的数值 R15，继续摇测到60 秒时记录摇表的数值 R60，R60/ R15 即为吸收比。假如计算值在 1.3 以上，说明变压器内没有受潮现象或缺陷。假如低于 1.2，说明变压器内有受潮现象或缺陷可能。2.3．测量绕组的直流电阻测量绕组的直流电阻用 BRC-II 直流电阻速测仪即可进行。仪器内有一个能产生直流电流的恒流源，在测量电阻时，恒流从 I+、I-端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在 V+、V-端取回本机。经放大后直接用四位半 LCD 数字显示被测品的电阻值。（注意：1．在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。2．放电：测试完毕后可直接关断总电源。如是感性试品，关断电源后不应马上拆线操作，应让仪器有放电过程。一般放电至少为20S。）接线图如下：误差百分数的计算公式如下：△R=(Rmax-Rmin)/Rp×100％1600KVA 及以下三相变压器，各相测得的相互差值应小于平均值的4％，线间测得值的相互差值应小于平均值的 2％；1600KVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2％，线间测得值的相互差值应小于平均值的 1％；变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于 2％。2.4．测量变压器的连接组别及变比变压器的连接组别及变比可用 BZC 全自动变比测试仪进行测量。接线图及面板如图所示。...
