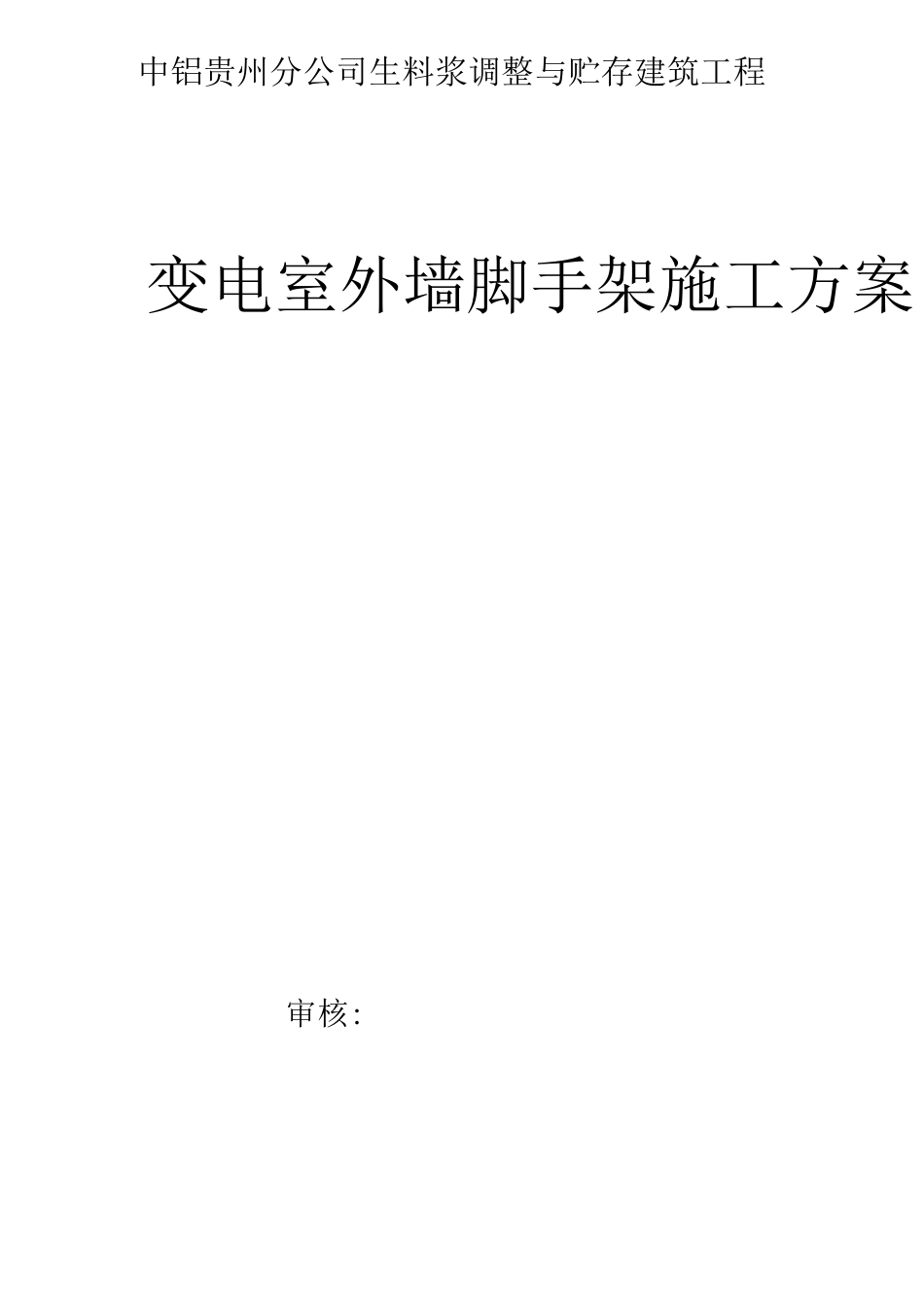

变电室外墙脚手架施工方案

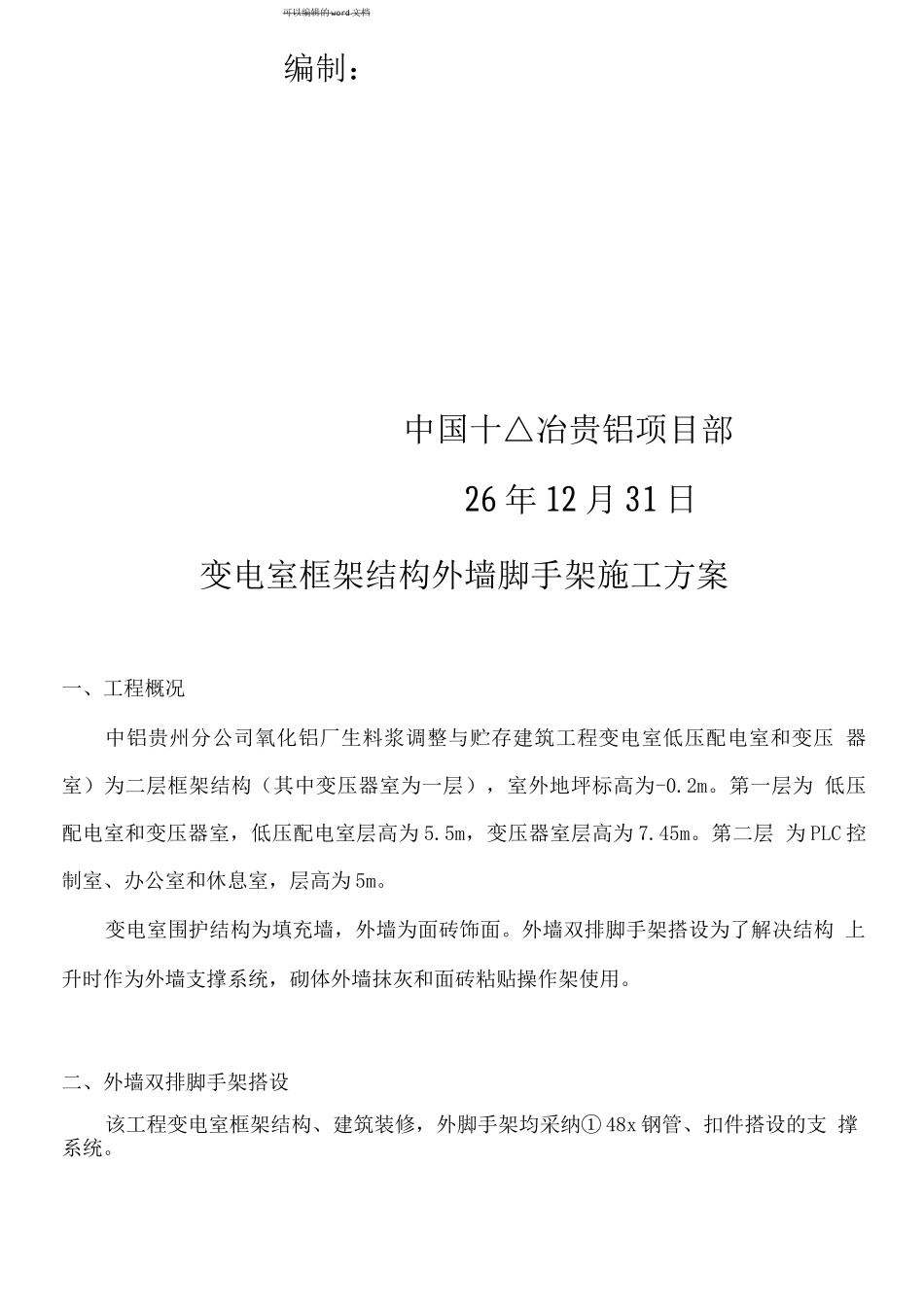

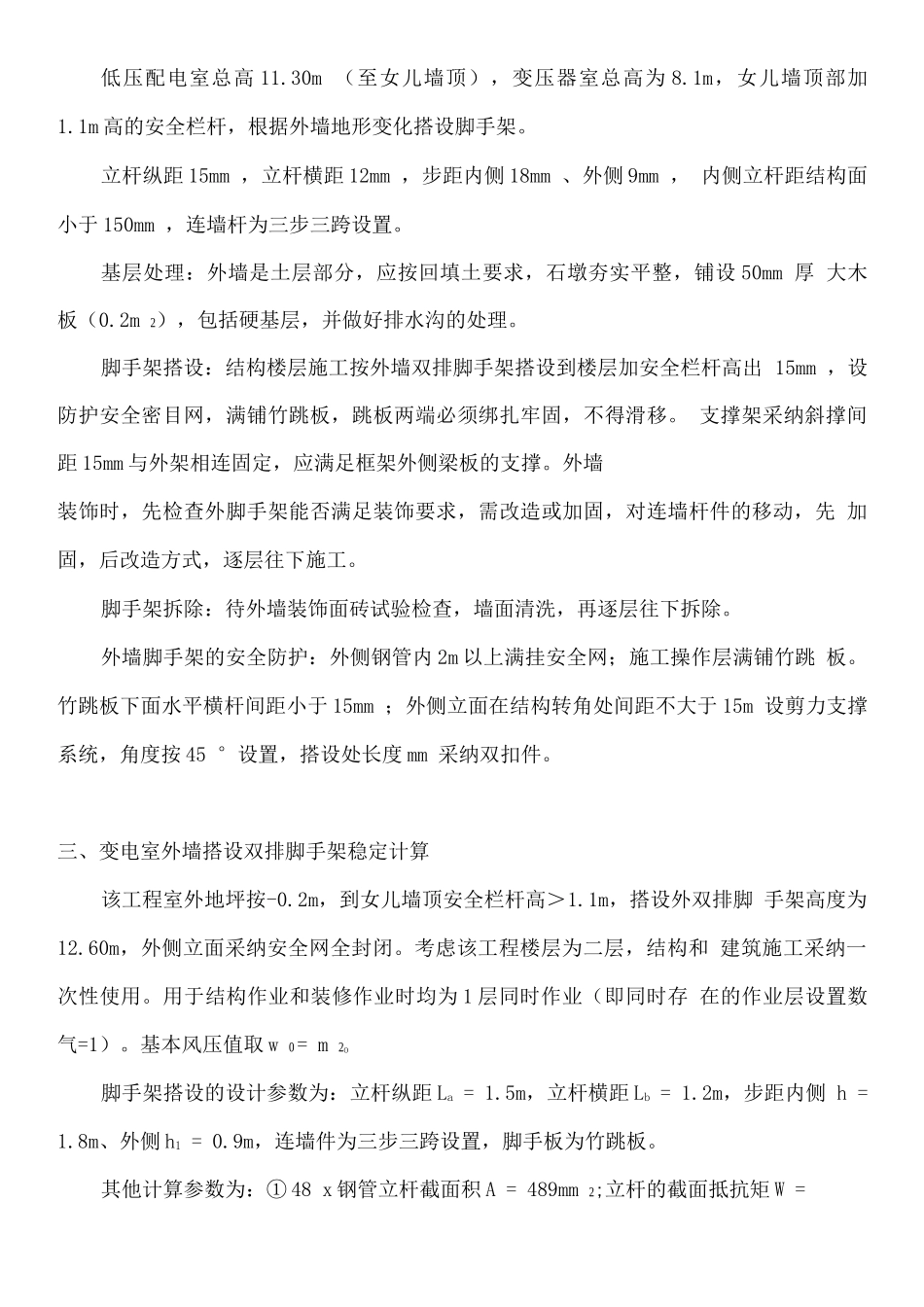

中铝贵州分公司生料浆调整与贮存建筑工程变电室外墙脚手架施工方案审核:可以编辑的 word 文档编制：中国十△冶贵铝项目部26 年 12 月 31 日变电室框架结构外墙脚手架施工方案一、工程概况中铝贵州分公司氧化铝厂生料浆调整与贮存建筑工程变电室低压配电室和变压 器室）为二层框架结构（其中变压器室为一层），室外地坪标高为-0.2m。第一层为 低压配电室和变压器室，低压配电室层高为 5.5m，变压器室层高为 7.45m。第二层 为 PLC 控制室、办公室和休息室，层高为 5m。变电室围护结构为填充墙，外墙为面砖饰面。外墙双排脚手架搭设为了解决结构 上升时作为外墙支撑系统，砌体外墙抹灰和面砖粘贴操作架使用。二、外墙双排脚手架搭设该工程变电室框架结构、建筑装修，外脚手架均采纳① 48x 钢管、扣件搭设的支 撑系统。低压配电室总高 11.30m （至女儿墙顶），变压器室总高为 8.1m，女儿墙顶部加 1.1m 高的安全栏杆，根据外墙地形变化搭设脚手架。立杆纵距 15mm ，立杆横距 12mm ，步距内侧 18mm 、外侧 9mm ， 内侧立杆距结构面小于 150mm ，连墙杆为三步三跨设置。基层处理：外墙是土层部分，应按回填土要求，石墩夯实平整，铺设 50mm 厚 大木板（0.2m 2），包括硬基层，并做好排水沟的处理。脚手架搭设：结构楼层施工按外墙双排脚手架搭设到楼层加安全栏杆高出 15mm ，设防护安全密目网，满铺竹跳板，跳板两端必须绑扎牢固，不得滑移。 支撑架采纳斜撑间距 15mm 与外架相连固定，应满足框架外侧梁板的支撑。外墙装饰时，先检查外脚手架能否满足装饰要求，需改造或加固，对连墙杆件的移动，先 加固，后改造方式，逐层往下施工。脚手架拆除：待外墙装饰面砖试验检查，墙面清洗，再逐层往下拆除。外墙脚手架的安全防护：外侧钢管内 2m 以上满挂安全网；施工操作层满铺竹跳 板。竹跳板下面水平横杆间距小于 15mm ；外侧立面在结构转角处间距不大于 15m 设剪力支撑系统，角度按 45 °设置，搭设处长度 mm 采纳双扣件。三、变电室外墙搭设双排脚手架稳定计算该工程室外地坪按-0.2m，到女儿墙顶安全栏杆高＞1.1m，搭设外双排脚 手架高度为12.60m，外侧立面采纳安全网全封闭。考虑该工程楼层为二层，结构和 建筑施工采纳一次性使用。用于结构作业和装修作业时均为 1 层同时作业（即同时存 在的作业层设置数气=1）。基本风压值取 w 0 = m 2O脚手架搭设的设计参数为：立杆纵距 La = 1.5...
