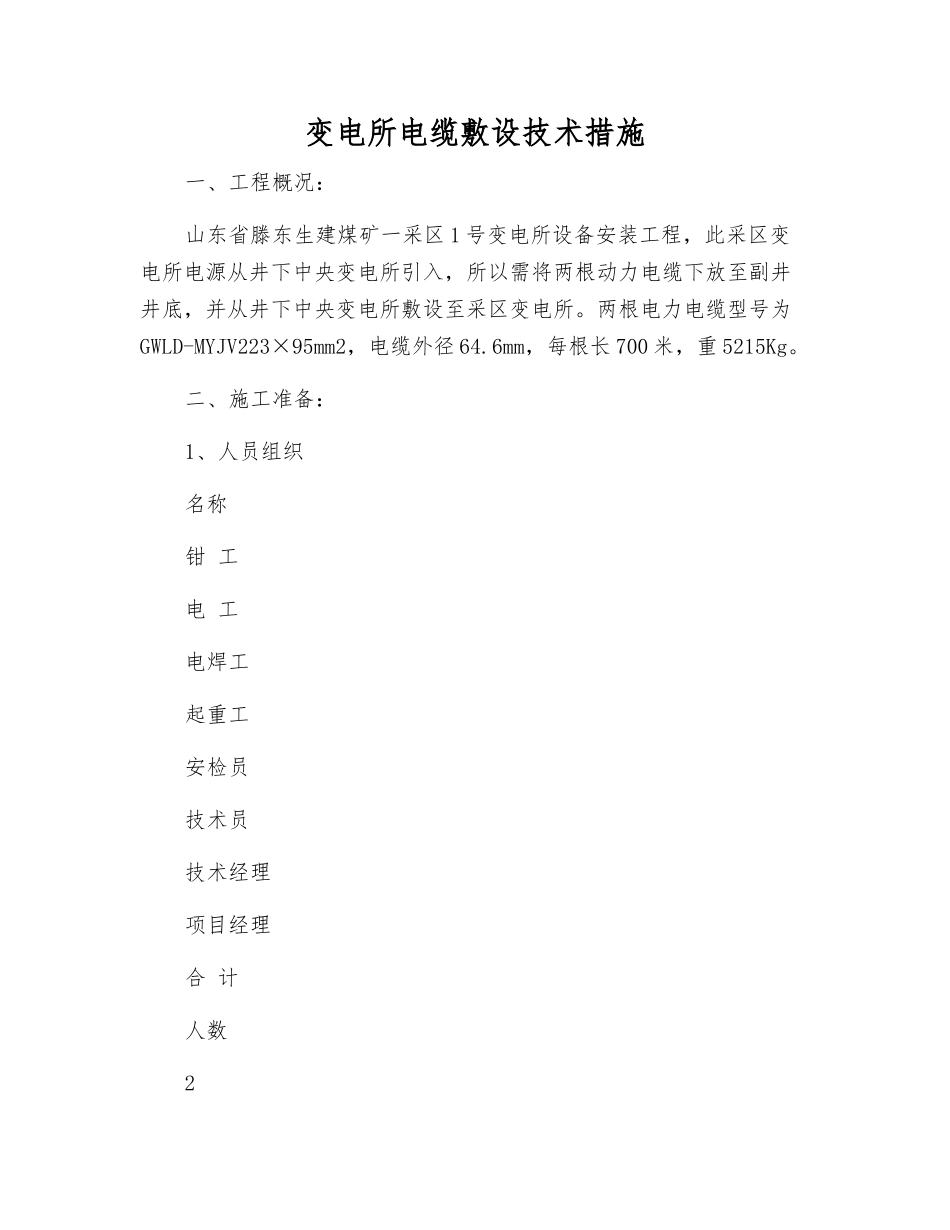

变电所电缆敷设技术措施

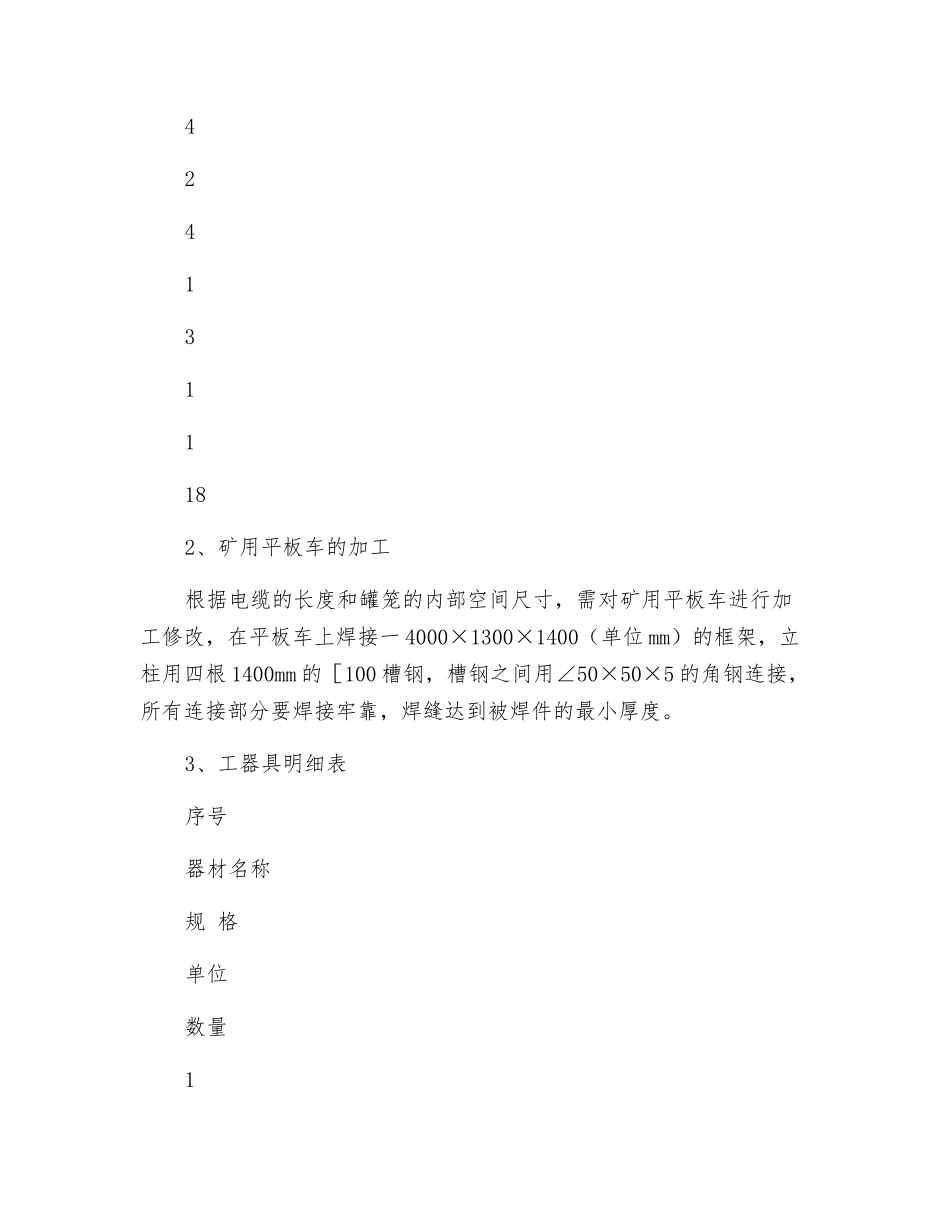

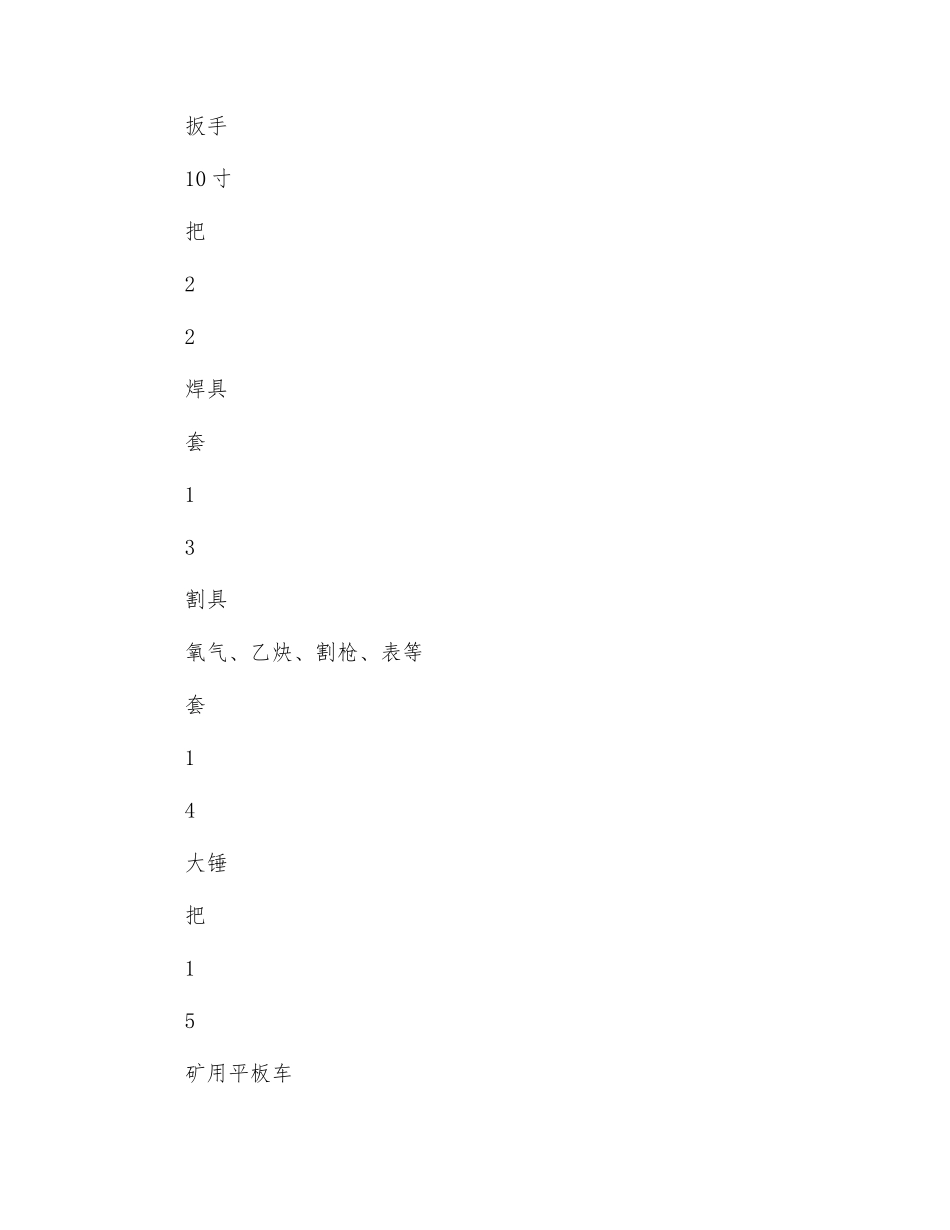

变电所电缆敷设技术措施一、工程概况：山东省滕东生建煤矿一采区 1 号变电所设备安装工程，此采区变电所电源从井下中央变电所引入，所以需将两根动力电缆下放至副井井底，并从井下中央变电所敷设至采区变电所。两根电力电缆型号为GWLD-MYJV223×95mm2，电缆外径 64.6mm，每根长 700 米，重 5215Kg。二、施工准备：1、人员组织名称钳 工电 工电焊工起重工安检员技术员技术经理项目经理合 计人数24241311182、矿用平板车的加工根据电缆的长度和罐笼的内部空间尺寸，需对矿用平板车进行加工修改，在平板车上焊接一 4000×1300×1400（单位 mm）的框架，立柱用四根 1400mm 的［100 槽钢，槽钢之间用∠50×50×5 的角钢连接，所有连接部分要焊接牢靠，焊缝达到被焊件的最小厚度。3、工器具明细表序号器材名称规 格单位数量1扳手10 寸把22焊具套13割具氧气、乙炔、割枪、表等套14大锤把15矿用平板车台16铁丝米207汽车吊12T台18电缆滚筒支座副1三、施工方案：根据工程进度及施工现场情况，为了进一步确保安全施工特制定本施工方案：1、电缆下放用汽车吊先将随意的一盘电缆吊放至滚筒支座上，穿上滚轴，使滚轴两端尽量在同一水平面上。拉动电缆、转动电缆滚筒，当电缆的头端到达平板车上时，将电缆的头端用铁丝捆绑在平板车立柱上，然后沿着框架内侧边缘盘电缆，由外向里盘 5 圈，每圈电缆之间尽量排列紧密，第一层盘完后由里向外盘第二层，依次类推，直至电缆盘完，最后将电缆的末端捆绑在矿车立柱上。在盘电缆时要缓慢转动滚筒，实行必要的刹车措施。将平板车从副井井口北面的出车侧推入到宽罐笼的下层罐内，保持矿车距两边的罐道距离一致，用木塞将矿车车轮塞紧，防止矿车发生滑动。当矿车下放至井底时从出车侧用推车机将矿车缓慢推出，在推矿车时用棕绳对矿车进行后留，严禁有人员站在矿车的正前方，矿车推出罐笼后停放在不影响其他矿车运转的地方。同样方法下放第二根电缆。2、电缆敷设将装电缆的矿车停放在距中央变电所硐室进口 2 米的位置，将矿车车轮用木塞塞紧，拉出电拉头沿巷道北面井壁敷设至井下中央变电所，到达接线位置时留够接线长度，剩余电缆一边向前推矿车一边沿巷道壁敷设电缆，直至电缆敷设至采区变电所。如电缆有剩余，根据矿方要求盘放在指定地点。四、安全注意事项：1、施工之前，应组织有关人员对施工现场进行全面检查，对所有吊具、索具、设备等全面检查，发现问题时快速进行处理。2、人员上下井时，必须严...
