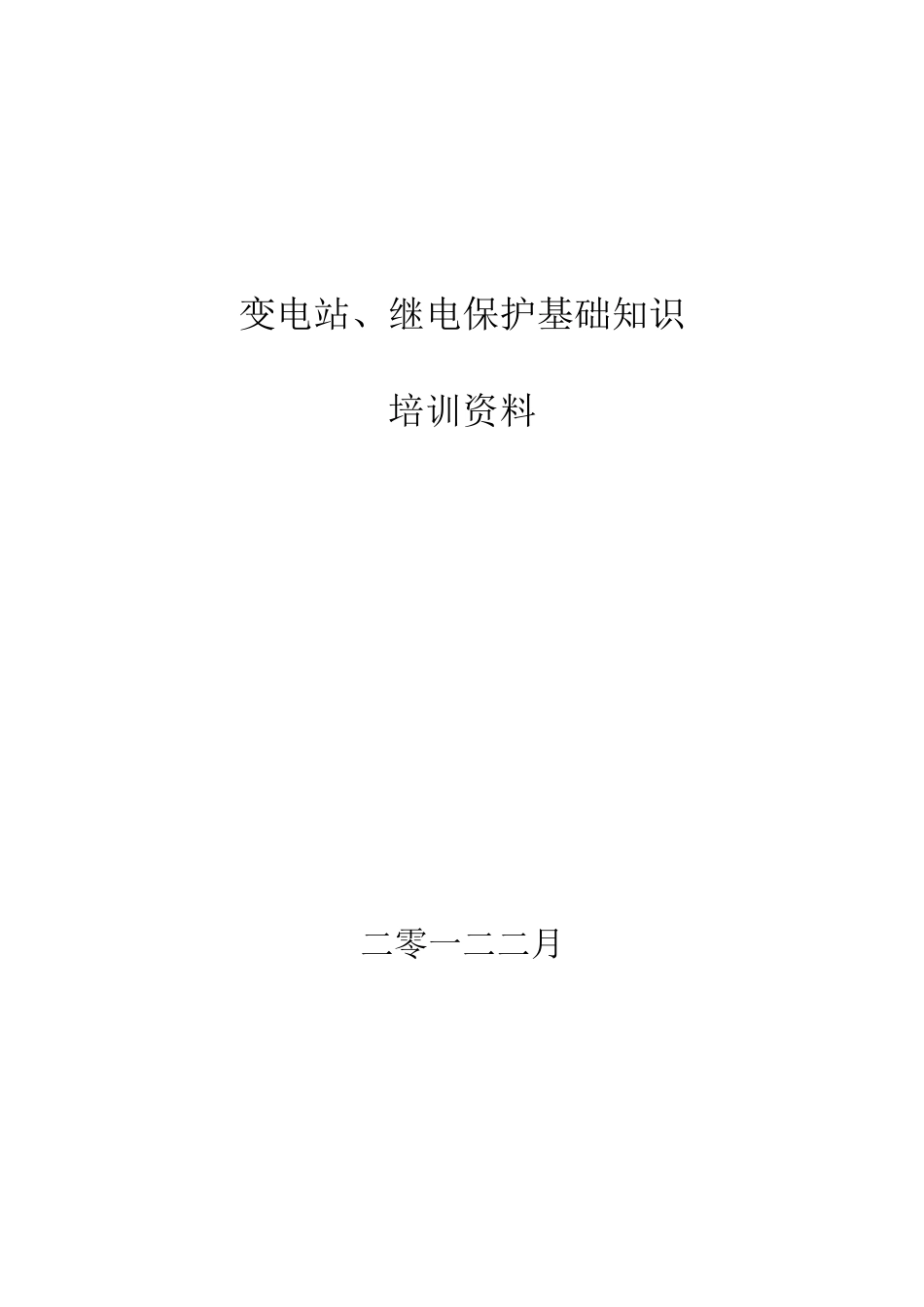

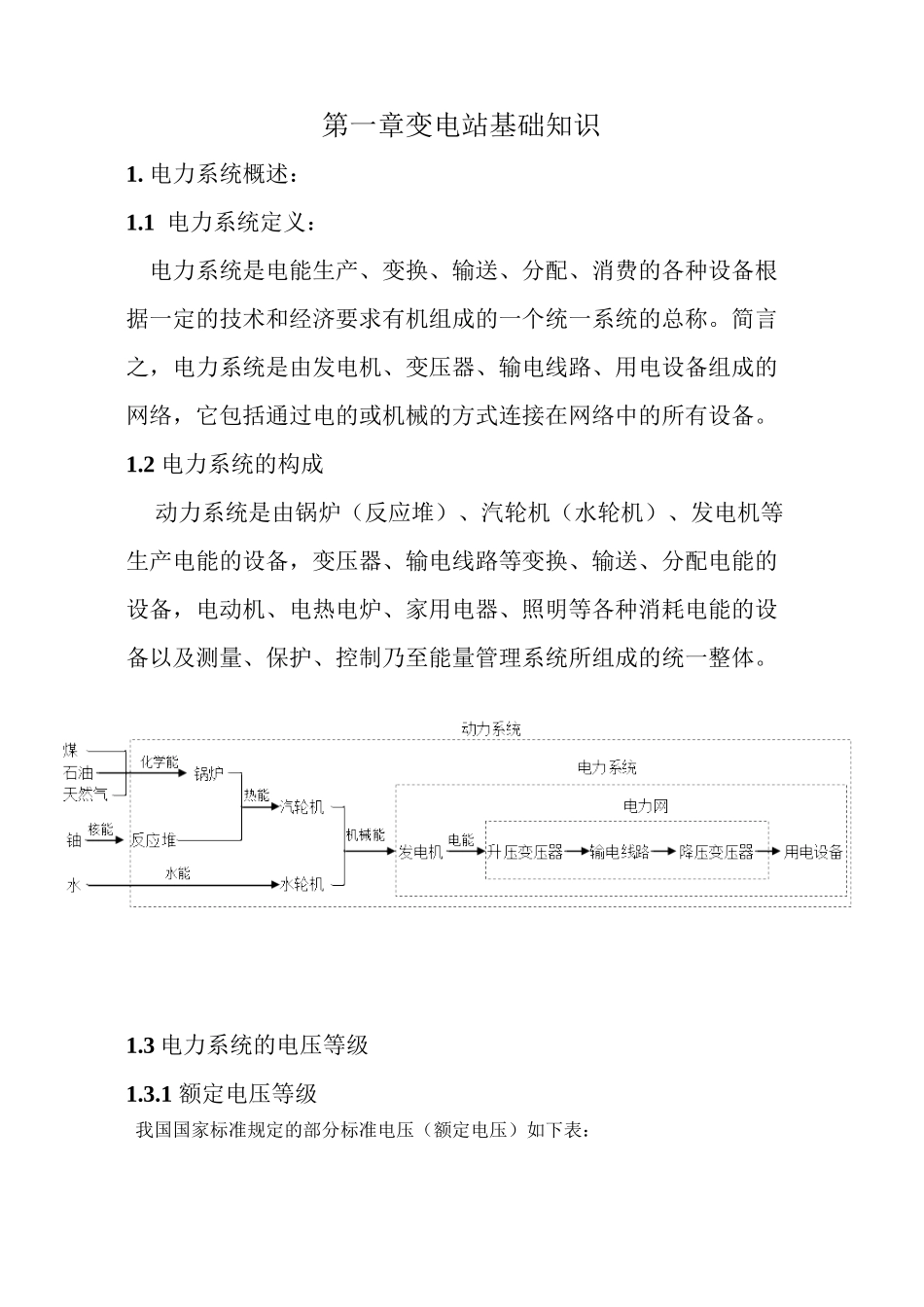

变电站继电保护培训(21 页)Good is good, but better carries it.精益求精，善益求善。变电站、继电保护基础知识培训资料二零一二二月第一章变电站基础知识1. 电力系统概述：1.1 电力系统定义： 电力系统是电能生产、变换、输送、分配、消费的各种设备根据一定的技术和经济要求有机组成的一个统一系统的总称。简言之，电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。1.2 电力系统的构成 动力系统是由锅炉（反应堆）、汽轮机（水轮机）、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。1.3 电力系统的电压等级1.3.1 额定电压等级 我国国家标准规定的部分标准电压（额定电压）如下表：控制屏的颜色电力设备额定线电压发电机线电压变压器一次线电压变压器二次线电压深灰220V230V220V330V黄褐380V400V380V400V深绿3KV3.15KV3 和 3.15KV3.15 和 3.3KV深蓝6KV6.3KV6 和 6.3KV6.3 和 6.6KV绛红10KV10.5KV10 和 10.5KV10 和 11KV浅绿13.8KV绿15.75KV粉红18KV鲜黄35KV35KV38.5KV朱红110KV110KV121KV紫220KV220KV242KV白330KV330KV363KV淡黄500KV500KV550KV通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。由于用电设备的允许电压偏移为±5%，而延线路的电压降落一般为 10%，这就要求线路始端电压为额定值的 105%，以保证末端电压不低于 95%。发电机往往接于线路始端，因此发电机的额定电压为线路的 105%。通常，6.3KV 多用于 50MW 及以下的发电机；10.5KV 用于 25~100MW 的发电机；13.8KV 用于 125MW 的汽轮发电机和 72.5MW 的水轮发电机；15.75KV 用于 200MW 的汽轮发电机和 225MW 的水轮发电机；18KV 用于 300MW 的汽轮发电机。变压器的一次额定电压：升压变压器一般与发电机直接相连，“故与发电机相同，见表中有 *”降压变压器相当于用电设备，故与线路相同。变压器的二次额定电压：考虑到变压器内部的电压降落一般为 5%，故比线路高 5%~10%。只有漏抗很小的、二次测线路较短和电压特别高的变压器，采纳 5%。习惯上把 1KV 以上的电气设备称为高压设备反之为低压设备。1.3.2 电压等级的使用范围： 500、330、220KV 多半用于大电力系统的主干线；110KV 既用于中小...
