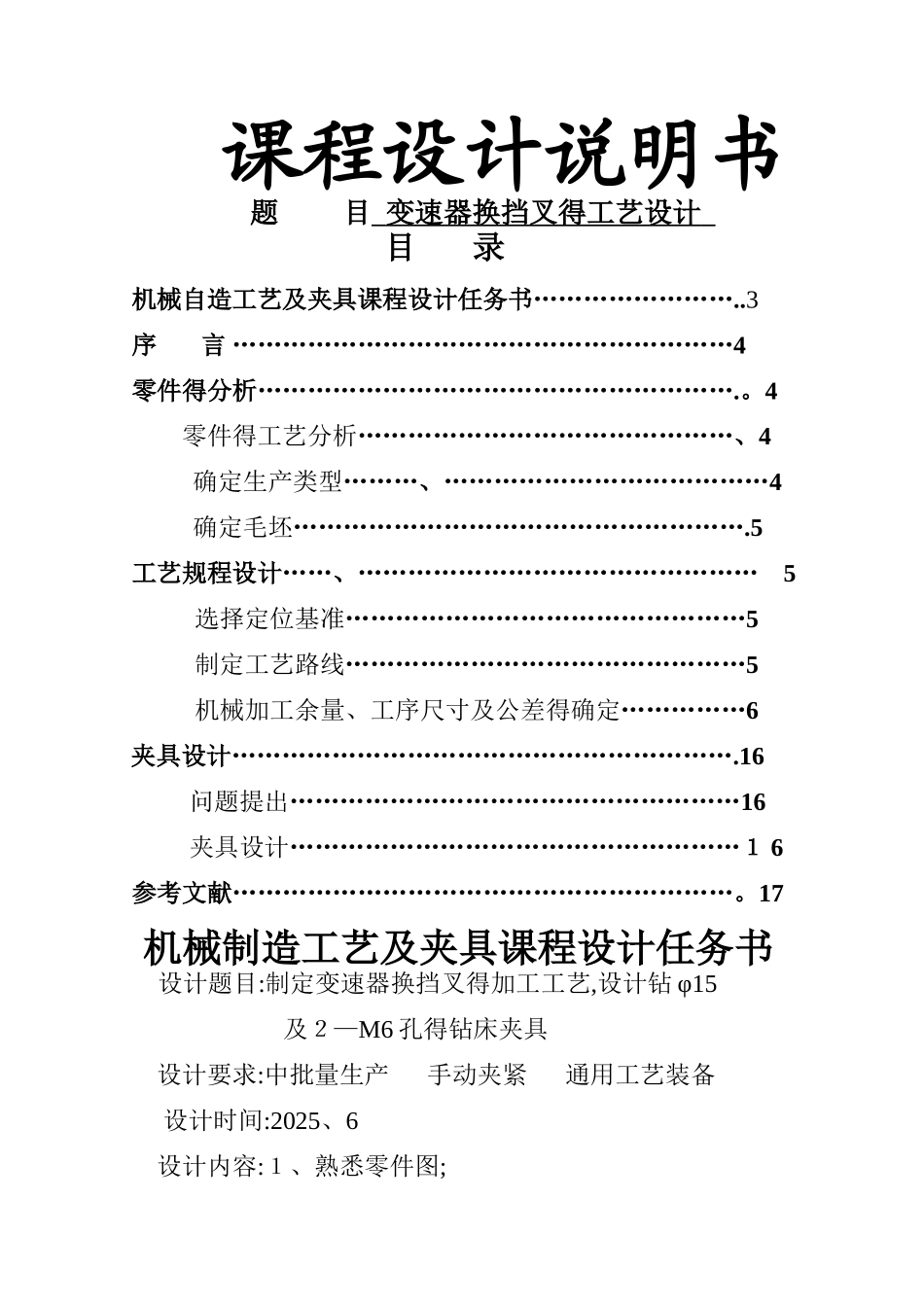

变速器换挡叉的工艺设计_第1页
1/13

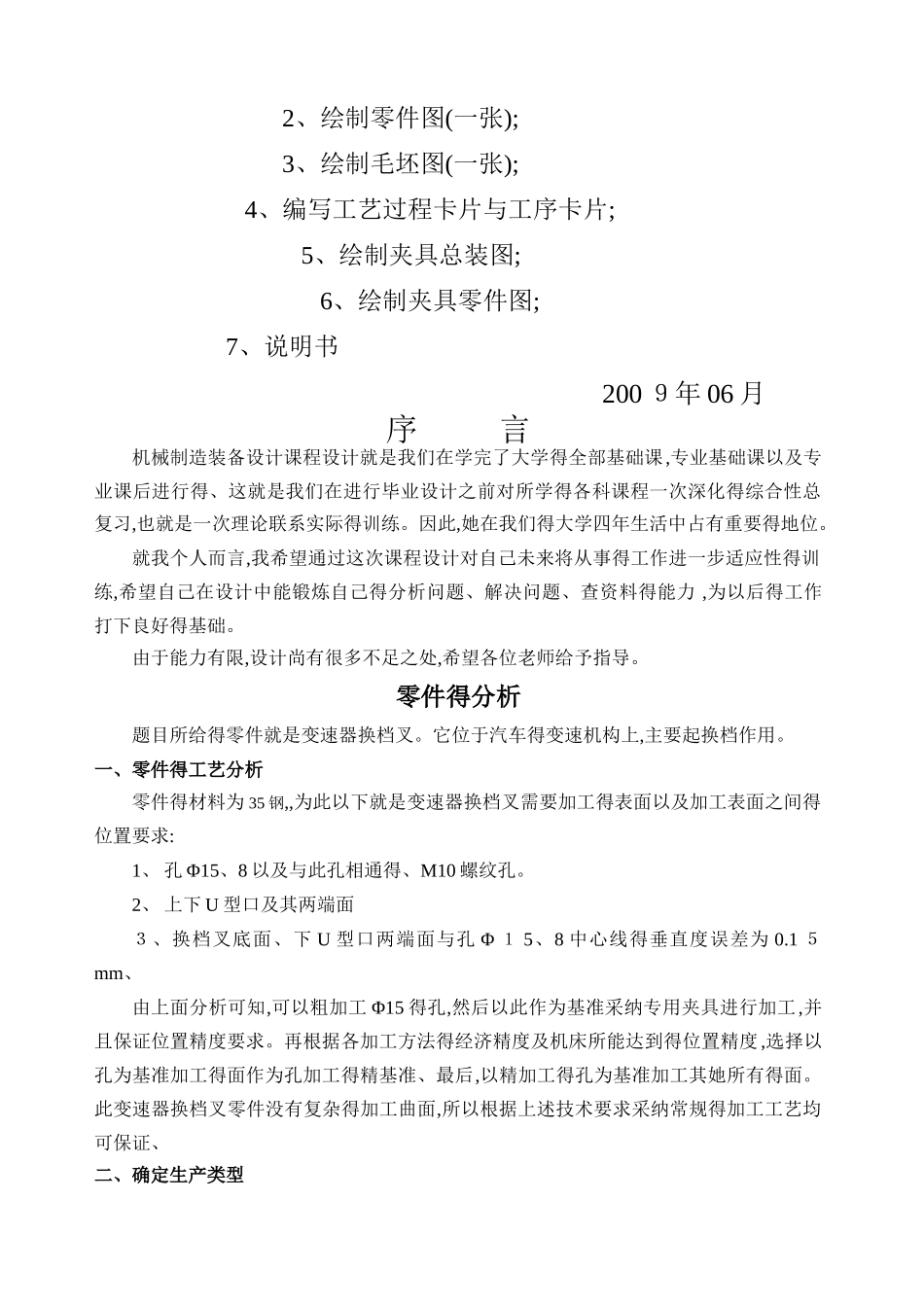

变速器换挡叉的工艺设计_第2页
2/13

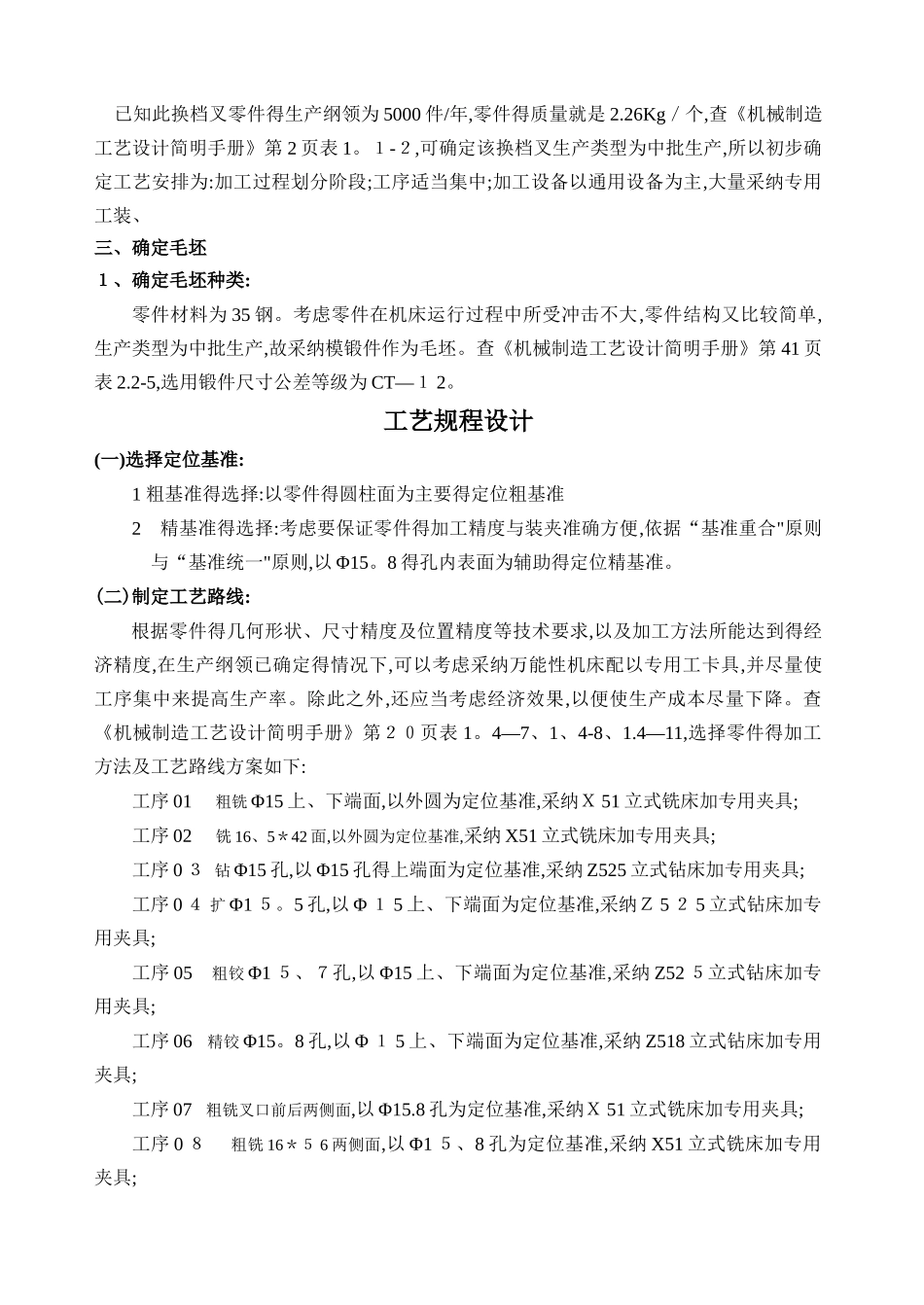

变速器换挡叉的工艺设计_第3页
3/13
课程设计说明书题 目 变速器换挡叉得工艺设计 目 录机械自造工艺及夹具课程设计任务书……………………..3 序 言 ……………………………………………………4零件得分析………………………………………………….。4 零件得工艺分析………………………………………、4确定生产类型………、…………………………………4 确定毛坯……………………………………………….5工艺规程设计……、………………………………………… 5选择定位基准…………………………………………5制定工艺路线…………………………………………5机械加工余量、工序尺寸及公差得确定……………6夹具设计…………………………………………………….16问题提出………………………………………………16夹具设计………………………………………………1 6参考文献……………………………………………………。17机械制造工艺及夹具课程设计任务书设计题目:制定变速器换挡叉得加工工艺,设计钻 φ15及2—M6 孔得钻床夹具设计要求:中批量生产 手动夹紧 通用工艺装备 设计时间:2025、6设计内容:1、熟悉零件图; 2、绘制零件图(一张); 3、绘制毛坯图(一张); 4、编写工艺过程卡片与工序卡片; 5、绘制夹具总装图; 6、绘制夹具零件图; 7、说明书 200 9年 06 月序 言机械制造装备设计课程设计就是我们在学完了大学得全部基础课,专业基础课以及专业课后进行得、这就是我们在进行毕业设计之前对所学得各科课程一次深化得综合性总复习,也就是一次理论联系实际得训练。因此,她在我们得大学四年生活中占有重要得地位。就我个人而言,我希望通过这次课程设计对自己未来将从事得工作进一步适应性得训练,希望自己在设计中能锻炼自己得分析问题、解决问题、查资料得能力 ,为以后得工作打下良好得基础。由于能力有限,设计尚有很多不足之处,希望各位老师给予指导。零件得分析题目所给得零件就是变速器换档叉。它位于汽车得变速机构上,主要起换档作用。 一、零件得工艺分析零件得材料为 35 钢,,为此以下就是变速器换档叉需要加工得表面以及加工表面之间得位置要求:1、 孔 Φ15、8 以及与此孔相通得、M10 螺纹孔。2、 上下 U 型口及其两端面3、换档叉底面、下 U 型口两端面与孔 Φ 1 5、8 中心线得垂直度误差为 0.1 5mm、由上面分析可知,可以粗加工 Φ15 得孔,然后以此作为基准采纳专用夹具进行加工,并且保证位置精度要求。再根据各加工方法得经济...
