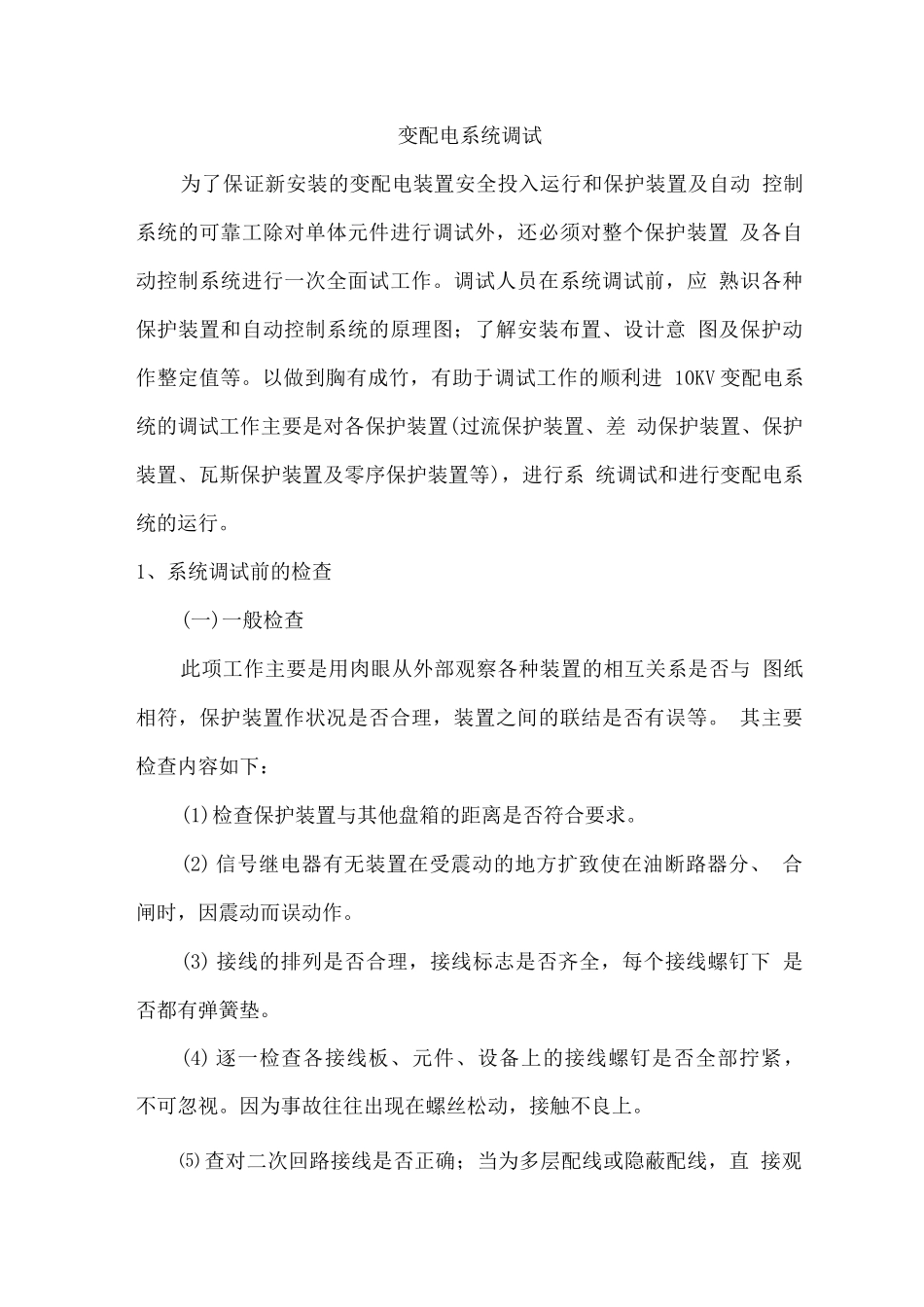

变配电系统调试为了保证新安装的变配电装置安全投入运行和保护装置及自动 控制系统的可靠工除对单体元件进行调试外，还必须对整个保护装置 及各自动控制系统进行一次全面试工作。调试人员在系统调试前，应 熟识各种保护装置和自动控制系统的原理图；了解安装布置、设计意 图及保护动作整定值等。以做到胸有成竹，有助于调试工作的顺利进 10KV 变配电系统的调试工作主要是对各保护装置(过流保护装置、差 动保护装置、保护装置、瓦斯保护装置及零序保护装置等)，进行系 统调试和进行变配电系统的运行。1、系统调试前的检查(一)一般检查此项工作主要是用肉眼从外部观察各种装置的相互关系是否与 图纸相符，保护装置作状况是否合理，装置之间的联结是否有误等。 其主要检查内容如下：(1)检查保护装置与其他盘箱的距离是否符合要求。(2) 信号继电器有无装置在受震动的地方扩致使在油断路器分、 合闸时，因震动而误动作。(3) 接线的排列是否合理，接线标志是否齐全，每个接线螺钉下 是否都有弹簧垫。(4) 逐一检查各接线板、元件、设备上的接线螺钉是否全部拧紧， 不可忽视。因为事故往往出现在螺丝松动，接触不良上。⑸ 查对二次回路接线是否正确；当为多层配线或隐蔽配线，直 接观察难以发现问，应采纳导通法按原理图进行校对。应特别注意电 流互感器二次回路不得有开路现电压互感器二次回路不得有短路现 象。(6) 总回路、分支回路等各处装设的熔断器是否良好，熔体容量 是否符合要求。(7) 检查各限位开关、安全开关和转换开关等是否处在正常位置; 手动检查各控制继电器，其动作应灵敏可靠。(8) 变电所内应清扫洁净，无用的调试仪器、设备等均应撤离现 场，柜内应无遗留的工具、杂物等。(二)二次回路部分的校验(1) 对自动断开操作电源的辅助接点的检验。两对主要的辅助接 点一般接在合闸回路中和分闸回路中，是分合闸保护装置回路中比较 重要的环节，须仔细检查并应进行开关辅助接点和主接点断开时间差 的测定。试验时，为了避开测定有误或发生短路，被测的辅助接点应 与接线系统断开。(2) 辅助接点动作时间的检验。用于分闸回路的辅助接点，应在 开关主接点开始断路行程之后断开，同时在开关合闸行程最初开始时 闭合。在跳闸时，辅助接点过早断开会造成开关拒绝跳闸的可能，过 晚断开，跳闸回路的操作电源虽然可由继电器的接点断开，但会使继 电器接点烧毁。用于合闸回路的辅助接点，应在开关合闸行程最终端时断开...
