可编程控制器程序设计-第二次作业

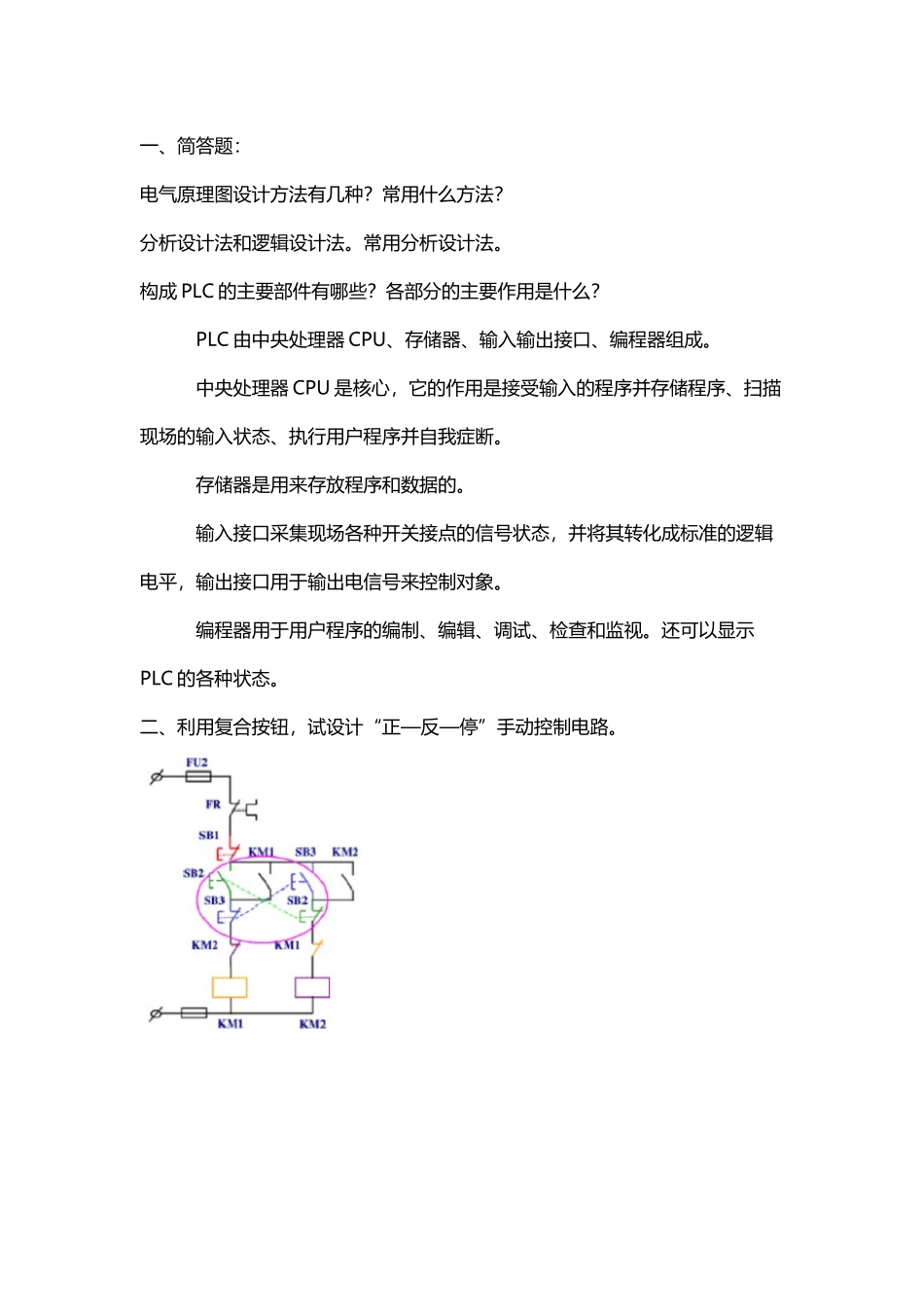

可编程控制器(PLC)程序设计 第二次作业(1 页)Good is good, but better carries it.精益求精，善益求善。一、简答题：电气原理图设计方法有几种？常用什么方法？分析设计法和逻辑设计法。常用分析设计法。构成 PLC 的主要部件有哪些？各部分的主要作用是什么？PLC 由中央处理器 CPU、存储器、输入输出接口、编程器组成。中央处理器 CPU 是核心，它的作用是接受输入的程序并存储程序、扫描现场的输入状态、执行用户程序并自我症断。存储器是用来存放程序和数据的。输入接口采集现场各种开关接点的信号状态，并将其转化成标准的逻辑电平，输出接口用于输出电信号来控制对象。编程器用于用户程序的编制、编辑、调试、检查和监视。还可以显示PLC 的各种状态。二、利用复合按钮，试设计“正—反—停”手动控制电路。|"*-";'》{/[[—}【])：？，^[~【~！(·>—
