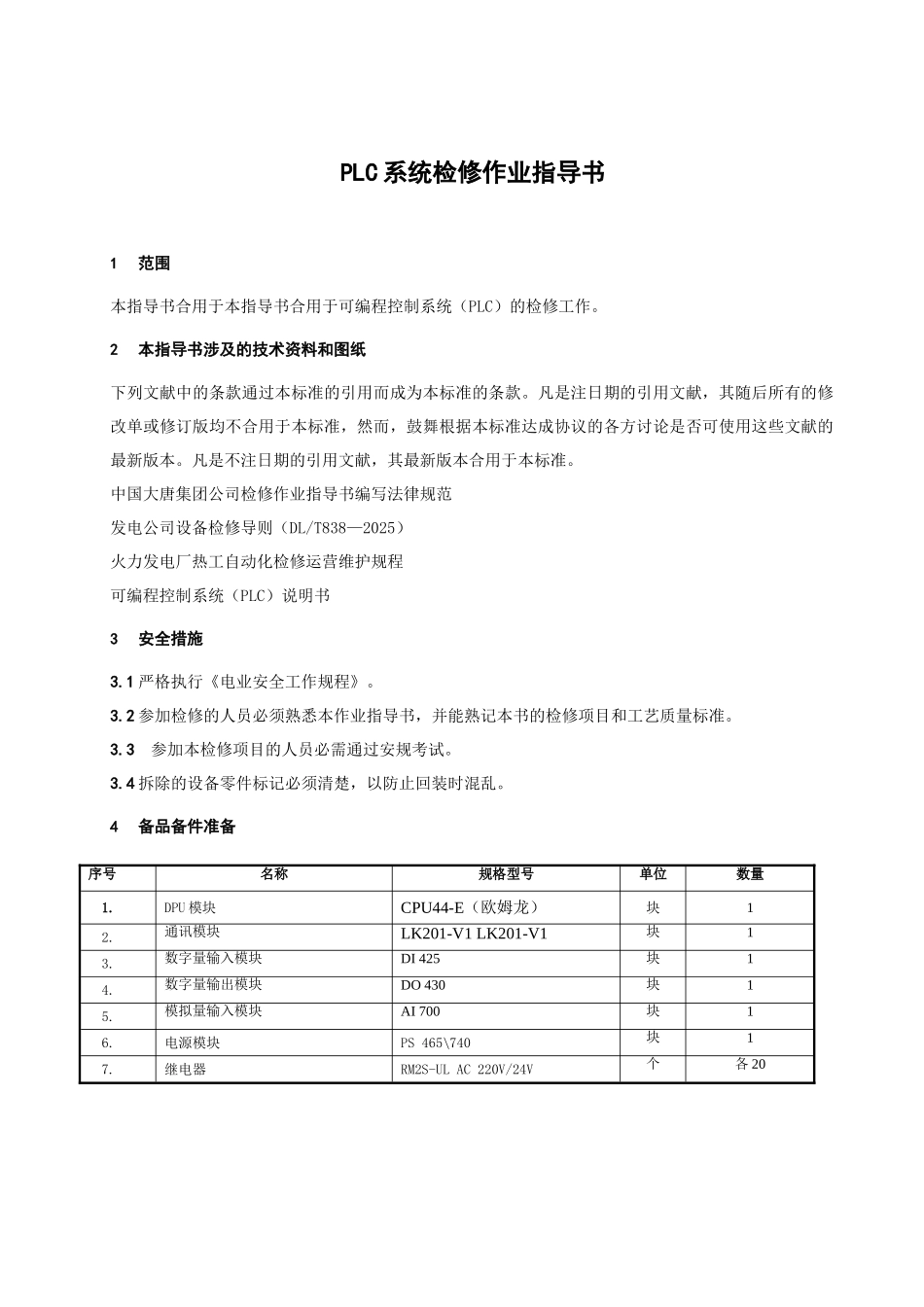

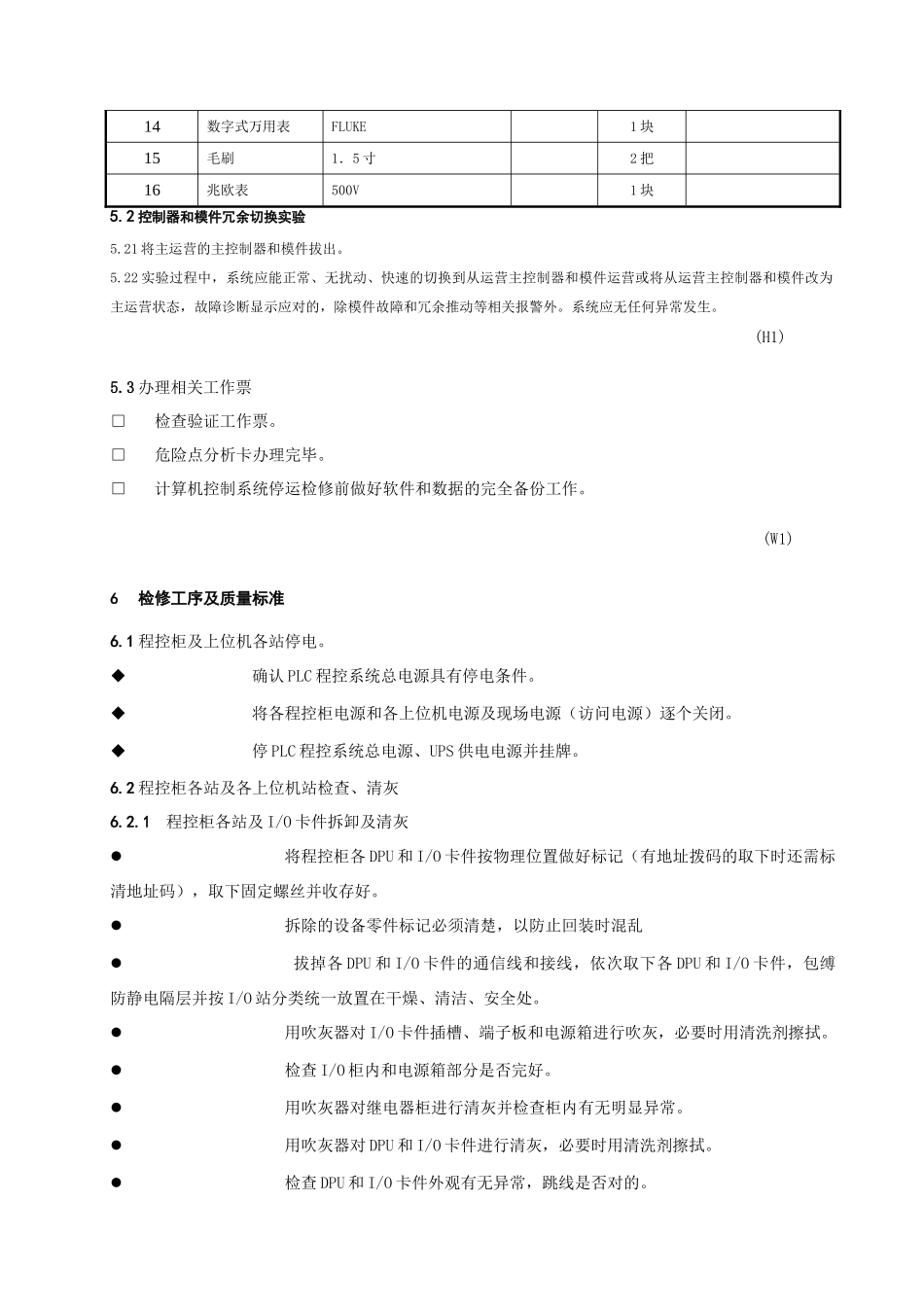

PLC 系统检修作业指导书1范围本指导书合用于本指导书合用于可编程控制系统（PLC）的检修工作。2本指导书涉及的技术资料和图纸下列文献中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文献，其随后所有的修改单或修订版均不合用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文献的最新版本。凡是不注日期的引用文献，其最新版本合用于本标准。中国大唐集团公司检修作业指导书编写法律规范发电公司设备检修导则（DL/T838—2025）火力发电厂热工自动化检修运营维护规程可编程控制系统（PLC）说明书3安全措施3.1 严格执行《电业安全工作规程》。3.2 参加检修的人员必须熟悉本作业指导书，并能熟记本书的检修项目和工艺质量标准。3.3参加本检修项目的人员必需通过安规考试。3.4 拆除的设备零件标记必须清楚，以防止回装时混乱。4备品备件准备序号名称规格型号单位数量1.DPU 模块CPU44-E（欧姆龙）块12.通讯模块LK201-V1 LK201-V1块13.数字量输入模块DI 425块14.数字量输出模块DO 430块15.模拟量输入模块AI 700块16.电源模块PS 465\740块17.继电器RM2S-UL AC 220V/24V个各 205现场准备及工具5.1 工具准备一、材料类序号名称型号单位数量备注1棉纱公斤12胶带盘23蛇皮管米104皮管米105二、工具类1电工组合工具1套2电子清洗剂KC-252 瓶3无静电毛刷1 把4活动扳手6 寸2 把5尖嘴钳1 把6平口螺丝刀各种型号1 把7十字螺丝刀各种型号1 把8对讲机1 对9白布4 米10棉纱2 公斤11电烙铁35W1 把12试电笔1 把13吹灰器1 个序号名称规格型号单位数量8.DPU 模块CPU 414-4H（西门子）块19.通讯模块CP 443-1（西门子）块110.数字量输入模块SM 321（西门子）块111.数字量输出模块SM 322（西门子）块112.模拟量输入模块SM331（西门子）块113.模拟量输出模块SM332（西门子）块114.电源模块6EP1 336-3BAOO（西门子）块115.DPU 专用电池（西门子）块216.继电器PELEMECANIQUE个2014数字式万用表FLUKE 1 块15毛刷1．5 寸2 把16兆欧表500V1 块5.2 控制器和模件冗余切换实验5.21 将主运营的主控制器和模件拔出。5.22 实验过程中，系统应能正常、无扰动、快速的切换到从运营主控制器和模件运营或将从运营主控制器和模件改为主运营状态，故障诊断显示应对的，除模件故障和冗余推动等相关报警外。系统应无任何异常发生。 (H1)5.3 办理相关工作票□检查验证工作票。□危险点分析卡办理完毕。□计算机控制系...
