右玉220KV变电站消防工程施工组织设计方案

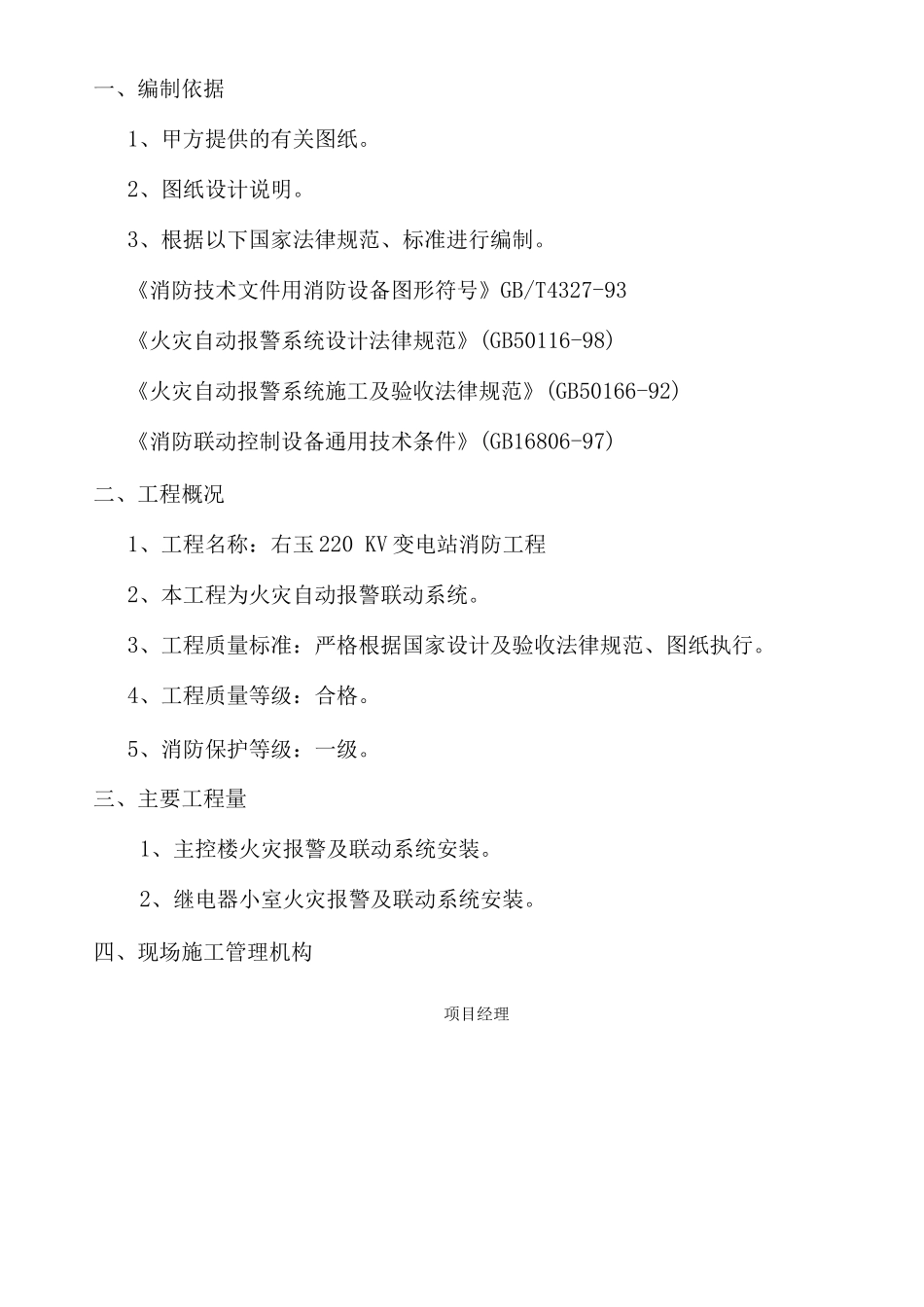

一、编制依据1、甲方提供的有关图纸。2、图纸设计说明。3、根据以下国家法律规范、标准进行编制。《消防技术文件用消防设备图形符号》GB/T4327-93《火灾自动报警系统设计法律规范》(GB50116-98)《火灾自动报警系统施工及验收法律规范》(GB50166-92)《消防联动控制设备通用技术条件》(GB16806-97)二、工程概况1、工程名称：右玉 220 KV 变电站消防工程2、本工程为火灾自动报警联动系统。3、工程质量标准：严格根据国家设计及验收法律规范、图纸执行。4、工程质量等级：合格。5、消防保护等级：一级。三、主要工程量1、主控楼火灾报警及联动系统安装。2、继电器小室火灾报警及联动系统安装。四、现场施工管理机构项目经理五、施工机械的配备拟投入的主要施工机械设备表序号机械或设备名称型 号 规 格数量国别产地制造年份额定功率(KW)用于施工部位1笔记本电脑DELL1中国、厦门27、 640W系统调试2接地电阻测试仪ZC-8-1Q1中国、北京26、 2设备接线3万用表F1873中国、北京26、 2接线及测试4光欧表31B2中国、北京25、 8接线及测试项 目预施工算工程师员员质设备安检材全员料 员员5电工五件套通用4中国、北京24、 3穿线设备6开孔器通用2中国、北京24、 2配管7剥线刀通用4中国、北京27、 10设备接线8加烟器通用1中国、北京28、 2测试9对讲机通用6中国、北京27、 2系统调试六、火灾自动报警系统施工方案1、施工工序管内穿线配合装饰工程安装各种设备底座 «、校线►――'安装各种设备同时进行主控制室内有关设备安装 和检测设备接地电阻单位设备通电检测和调试系统调试验收试运行竣工验收技术培训交付使用。2、施工方法钢管配线配管要求如下：当长度超过 40 米无弯曲时，设接线盒 1 个；当长度超过 30 米有 1 个弯曲时，设接线盒 1 个；当长度超过 20 米有 2 个弯曲时，设接线盒 1 个；当长度超过 12 米有 3 个弯曲时，设接线盒 1 个。管内穿线、配合装饰工程安装各种设备底座、接线、校线：根据消防各子系统中的部分设备需要选择符合要求的各种专用 线缆。在敷设此类线缆时必须符合设计施工法律规范，保证法律规范、型号 与要求相符，同时应事先了解学习各设备的工作原理、输入/输出信 号种类、屏蔽要求、环境和相关的特别要求等系列知识，避开漏放、 错放线缆。系统线缆敷设：（一）管内穿线宜在建筑物粉刷及地面工程结束后进行，穿线前应 将导线管内的积水及杂物清洗洁净。（二）管内穿线，一端用牵丝牵引...
