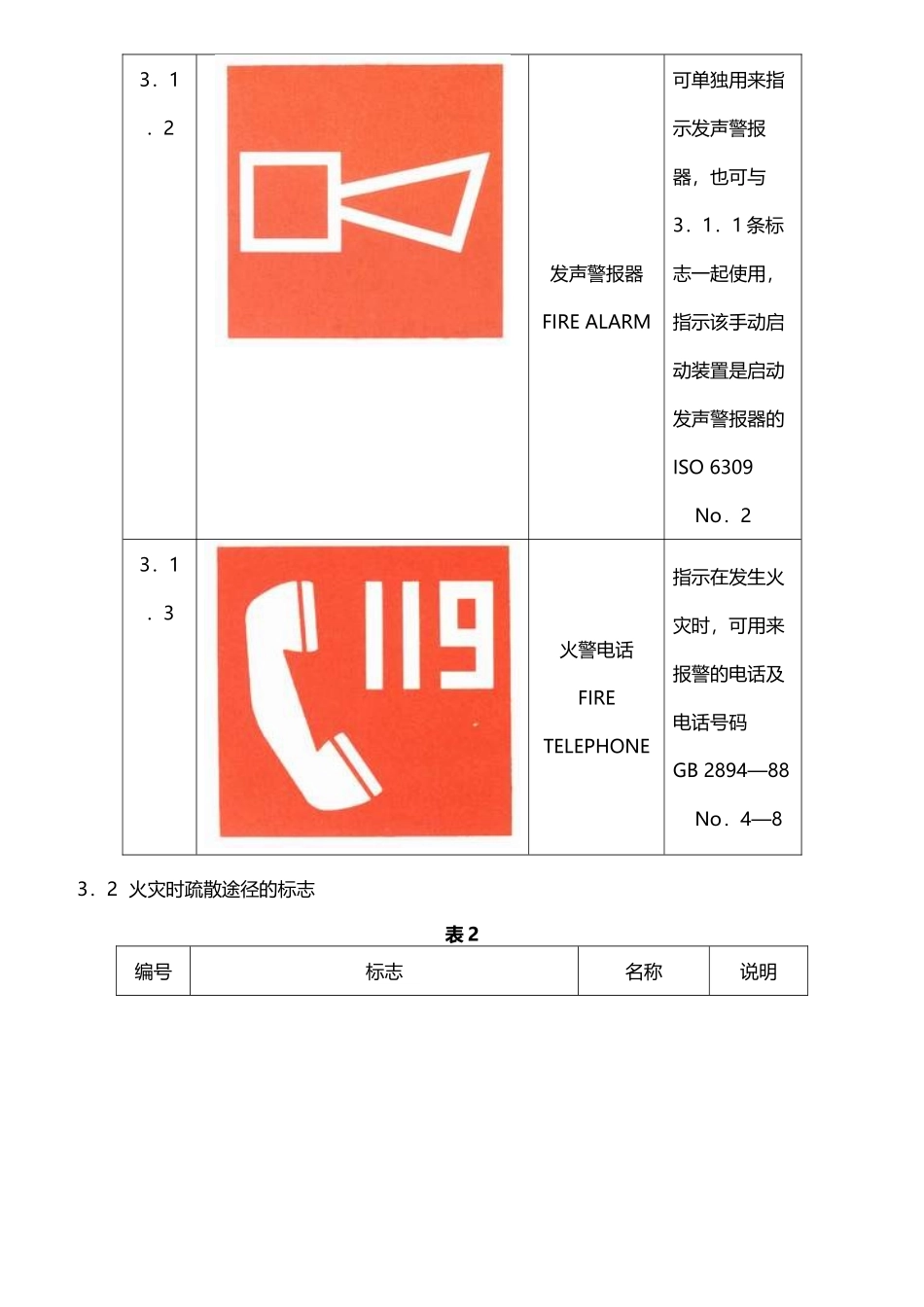

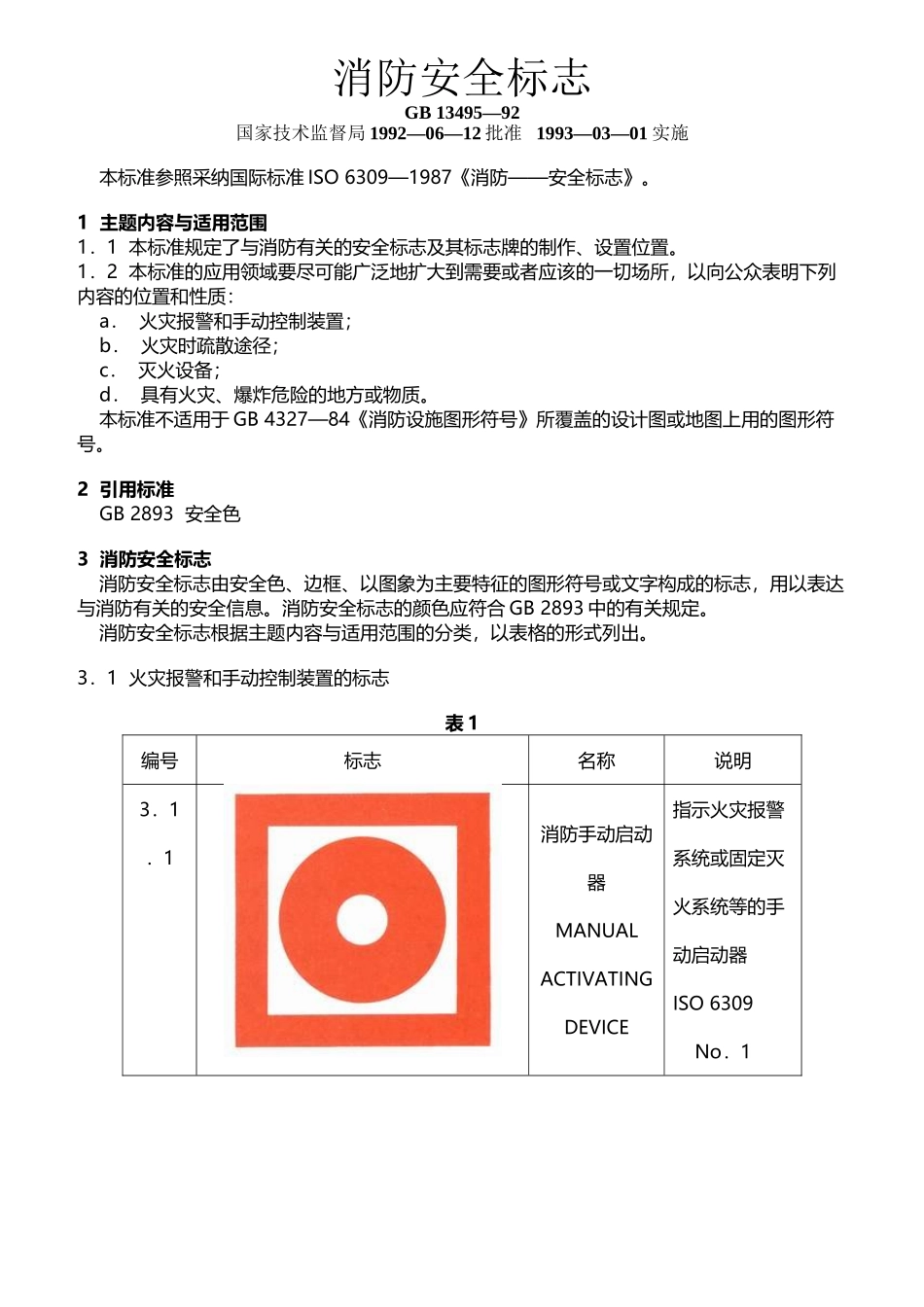

各类消防标示图示(18 页)Good is good, but better carries it.精益求精，善益求善。消防安全标志GB 13495—92国家技术监督局 1992—06—12 批准 1993—03—01 实施 本标准参照采纳国际标准 ISO 6309—1987《消防——安全标志》。 1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质： a． 火灾报警和手动控制装置； b． 火灾时疏散途径； c． 灭火设备； d． 具有火灾、爆炸危险的地方或物质。 本标准不适用于 GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。 2 引用标准 GB 2893 安全色 3 消防安全标志 消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合 GB 2893 中的有关规定。 消防安全标志根据主题内容与适用范围的分类，以表格的形式列出。 3．1 火灾报警和手动控制装置的标志 表 1编号标志名称说明3．1．1消防手动启动器MANUAL ACTIVATING DEVICE指示火灾报警系统或固定灭火系统等的手动启动器ISO 6309 No．13．1．2发声警报器FIRE ALARM可单独用来指示发声警报器，也可与3．1．1 条标志一起使用，指示该手动启动装置是启动发声警报器的ISO 6309 No．23．1．3火警电话FIRE TELEPHONE指示在发生火灾时，可用来报警的电话及电话号码GB 2894—88 No．4—8 3．2 火灾时疏散途径的标志 表 2编号标志名称说明3．2．1紧急出口EXIT指示在发生火灾等紧急情况下，可使用的一切出口。在远离紧急出口的地方，应与3．5．1标志联用，以指示到达出口的方向GB 10001—88 No．43．2．2滑动开门SLIDE指示装有滑动门的紧急出口。箭头指示该门的开启方向ISO 6309 No．63．2．3推 开PUSH本标志置于门上，指示门的开启方向ISO 6309 No．73．2．4拉 开PULL本标志置于门上，指示门的开启方向ISO 6309 No．83．2．5击碎板面BREAK TO OBTAIN ACCESS指示：a．必须击碎玻璃板才能拿到钥匙或拿到开门工具。b．必须击开板面才能制造一个出口ISO 6309 No．93．2．6禁止堵塞NO OBSTRUCTING表示堵塞(疏散途径或通向灭火设备的道路等)会导致危险ISO 6309 No．53．2．7禁止锁闭NO LOCKING表示紧急出口、房门等禁止锁闭 3．3 灭火设备的标...
