吊葫芦施工技术交底

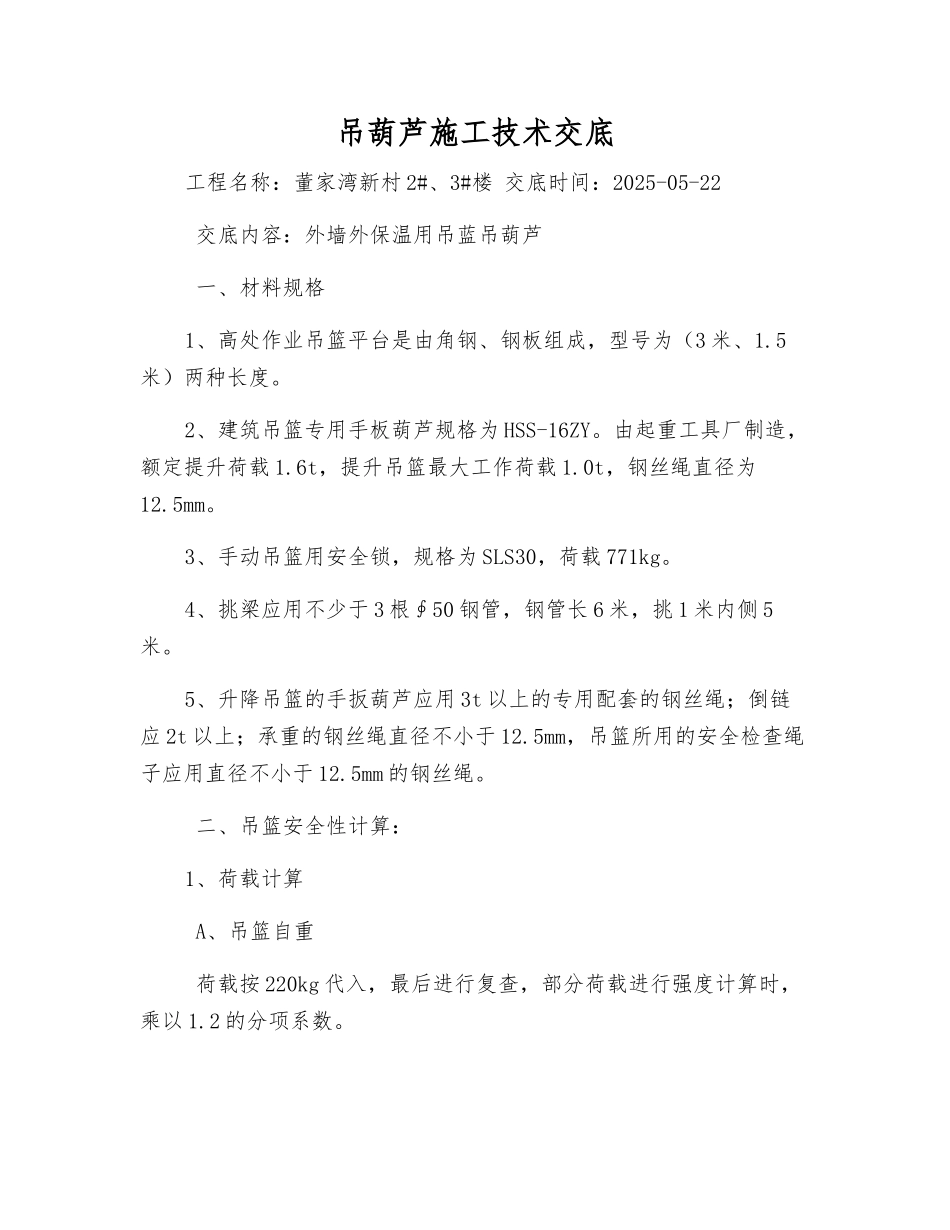

吊葫芦施工技术交底工程名称：董家湾新村 2#、3#楼 交底时间：2025-05-22 交底内容：外墙外保温用吊蓝吊葫芦 一、材料规格1、高处作业吊篮平台是由角钢、钢板组成，型号为（3 米、1.5米）两种长度。2、建筑吊篮专用手板葫芦规格为 HSS-16ZY。由起重工具厂制造，额定提升荷载 1.6t，提升吊篮最大工作荷载 1.0t，钢丝绳直径为12.5mm。3、手动吊篮用安全锁，规格为 SLS30，荷载 771kg。4、挑梁应用不少于 3 根∮50 钢管，钢管长 6 米，挑 1 米内侧 5米。5、升降吊篮的手扳葫芦应用 3t 以上的专用配套的钢丝绳；倒链应 2t 以上；承重的钢丝绳直径不小于 12.5mm，吊篮所用的安全检查绳子应用直径不小于 12.5mm 的钢丝绳。 二、吊篮安全性计算：1、荷载计算 A、吊篮自重 荷载按 220kg 代入，最后进行复查，部分荷载进行强度计算时，乘以 1.2 的分项系数。 B、活载：包括作业人员、灰重，风荷载略，作业人员按二人计算，即 G=2×80kg/人=160kg，灰重按 50kg 考虑，进行强度计算时乘以1.4 的分项系数。2、手扳性葫芦 使用 SB1.6 型手扳葫芦额定荷载[f]=1.6t=16000N. P1=16000/3=5300N 考虑钢丝绳在均匀受力因素 Kx=1:1.5 P2=KxP1=5500N×1.6=8250＜[F]=15000N 结论：符合荷载要求 A、钢丝绳抗拉强度验算：Px≤apg/[Fx] 式中：Fx-钢丝绳计算拉力 Px=5500N B、受力不匀破断系数取 0.82 K 安全系数取 K=6 Pg-直径 14 钢丝绳允许拉力总和 45000N [Fx]=apg/K=0.82×45000/6=6=6150N＞Fx=5500N 结论：安全3、预埋件验算 面板上预埋∮14 钢筋件做铺拉杆 L=Fxxa Fxxa/L=5500×0.7×3=1283.3N20 钢筋件[Pg]=KAg×Fx=0.85×210×210=37485n 三、吊篮组装方法及使用要求 A、吊篮组装方法1、在屋面上架好悬挂机构2、在挑梁的前端挂主绳和安全绳各两根，（注意先挂安全绳子及配重）。3、将组装的吊篮平台搬至挑梁下方地面上。4、主绳穿过吊篮侧邦的主绳孔后，进而将葫芦穿在主绳上。然后将葫芦的吊钩与吊篮平台挂接，扳动吊篮葫芦的前进杆使吊篮平台脱离地面。5、升降吊篮平台 3 次，每次升高 1 米，检查吊篮专用葫芦可否正常工作。6、将安全锁穿于安全绳的适当位置上，安全锁的初验方法，用力下接安全锁，而安全绳不动，顺绳上推安全锁时，安全锁可顺绳滑动。7、安全绳穿过吊篮平台的安全锁孔后挂上配重，配重应距地面一定距离。8、安全锁通过绳扣与吊篮连接。9、升降吊篮平台 3 次，检查吊篮...
