吊车基础施工方案

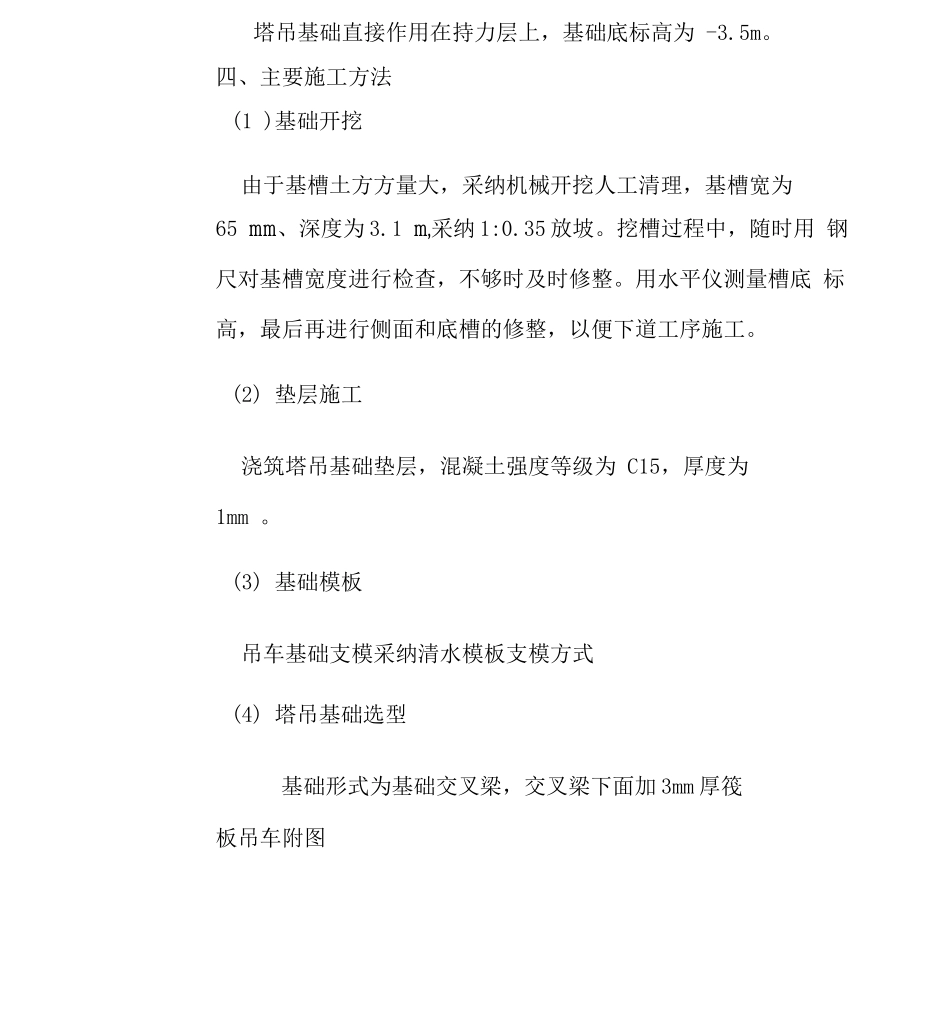

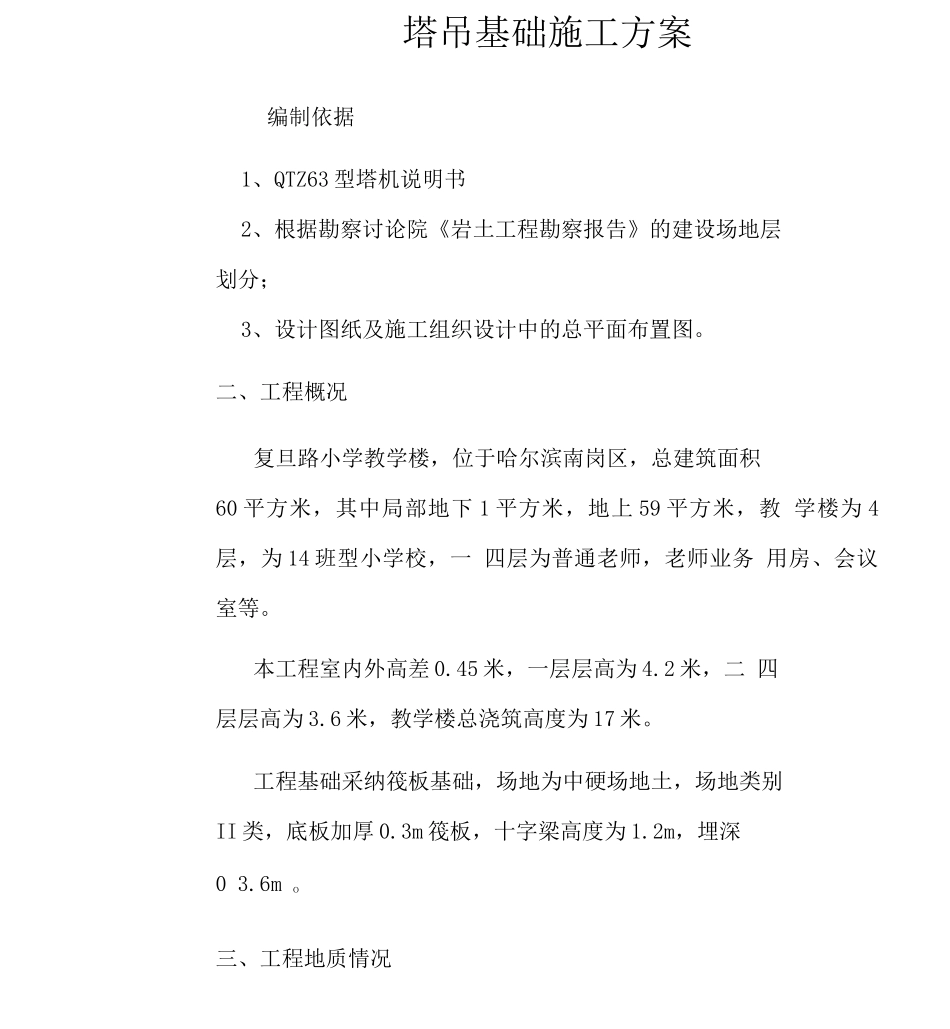

塔吊基础施工方案编制依据1、QTZ63 型塔机说明书2、根据勘察讨论院《岩土工程勘察报告》的建设场地层划分；3、设计图纸及施工组织设计中的总平面布置图。二、工程概况复旦路小学教学楼，位于哈尔滨南岗区，总建筑面积60 平方米，其中局部地下 1 平方米，地上 59 平方米，教 学楼为 4层，为 14 班型小学校，一 四层为普通老师，老师业务 用房、会议室等。本工程室内外高差 0.45 米，一层层高为 4.2 米，二 四层层高为 3.6 米，教学楼总浇筑高度为 17 米。工程基础采纳筏板基础，场地为中硬场地土，场地类别II 类，底板加厚 0.3m 筏板，十字梁高度为 1.2m，埋深0 3.6m o三、工程地质情况塔吊基础直接作用在持力层上，基础底标高为 -3.5m。四、主要施工方法(1 )基础开挖由于基槽土方方量大，采纳机械开挖人工清理，基槽宽为65 mm、深度为 3.1 m,采纳 1:0.35 放坡。挖槽过程中，随时用 钢 尺对基槽宽度进行检查，不够时及时修整。用水平仪测量槽底 标高，最后再进行侧面和底槽的修整，以便下道工序施工。(2) 垫层施工浇筑塔吊基础垫层，混凝土强度等级为 C15，厚度为1mm 。(3) 基础模板吊车基础支模采纳清水模板支模方式(4) 塔吊基础选型基础形式为基础交叉梁，交叉梁下面加 3mm 厚筏板吊车附图地脚螺栓・寸"4 20I , • ・ • ]I8@20C2 22M. …O1 4 20-90 12 9°-' !B-BQTZ63 塔吊基础平面及配筋图(5)塔吊基础混凝土浇筑砼标号为 C35,浇筑时，先将振动棒放入基槽中，在慢慢 放入砼，振捣时间要A—A18充分，保证砼的密实度。连续作业分批浇筑到 顶。最后用木抹子压实、抹平表面不得有松散，砼浇筑完 12 小时 内，对砼用麻包加以覆盖，并浇水养护。⑹ 塔吊基础的保护与排水措施混凝土承台上砌井，井内净空 3 米 X3 米，井顶面高距承台顶 面1.5m。井壁为 370 厚砖墙，用水泥砂浆砌筑。井内设良好 的排水措施。(7) 塔吊基础避雷接地措施 避雷接地设施：在塔机基础节两侧各设 一组地线，用三根①50mm2.5 米长的镀锌钢管间距 5 米连成一起垂直埋入地 下，用 40 X4mm 的镀锌扁钢将 3 根钢管焊接，按搭接面 2.5 倍的截面积 满焊，焊刷涂防腐沥青，两组接地体连至塔身 时，必须分别做遥 测断开点。然后将扁钢固定在塔吊支脚的2 个螺栓上。项目部电工进行遥测，接地电阻实测值不超过4 Q,做好记录。⑻ 质量保证措施1、承台混凝土均采纳预拌混凝土，其混凝土强度等...
