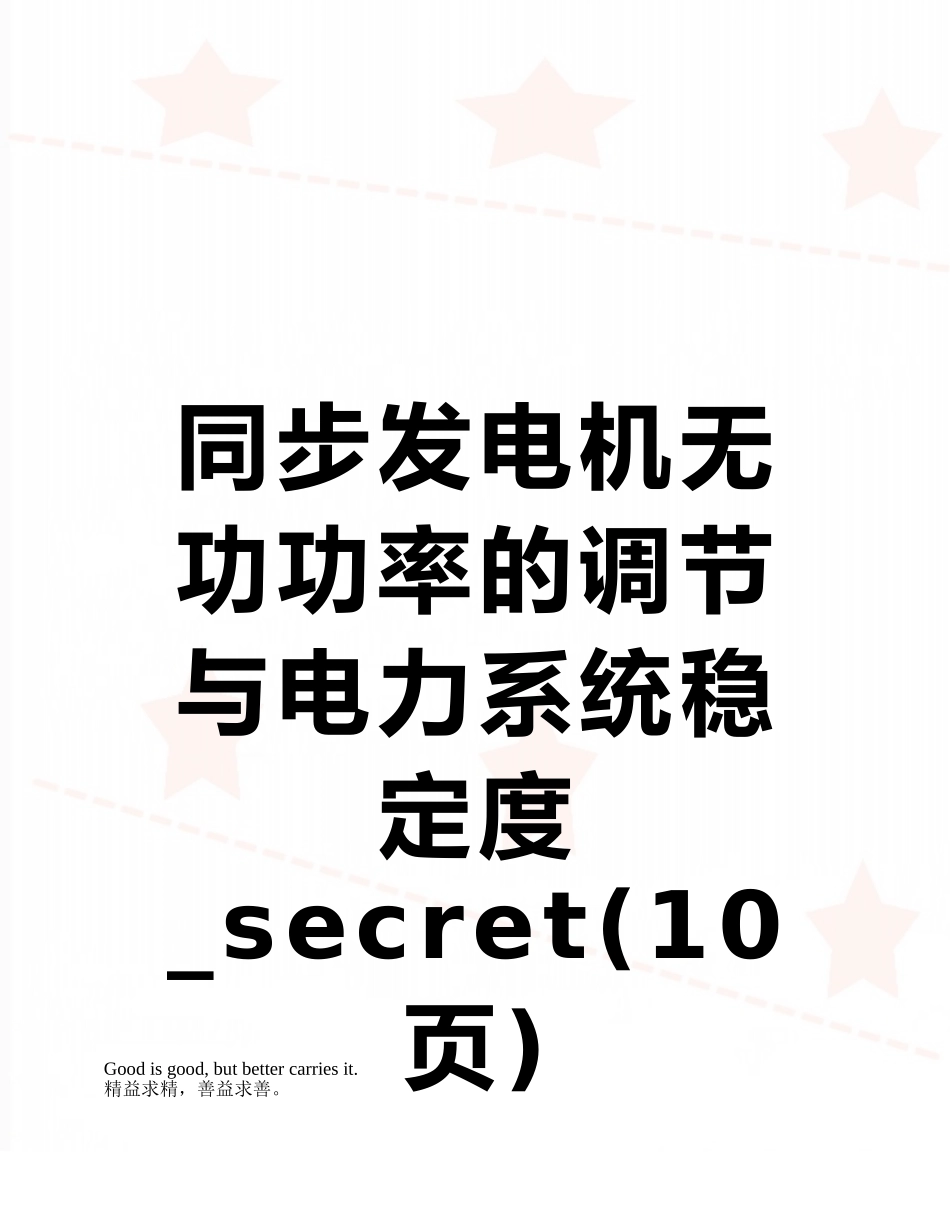

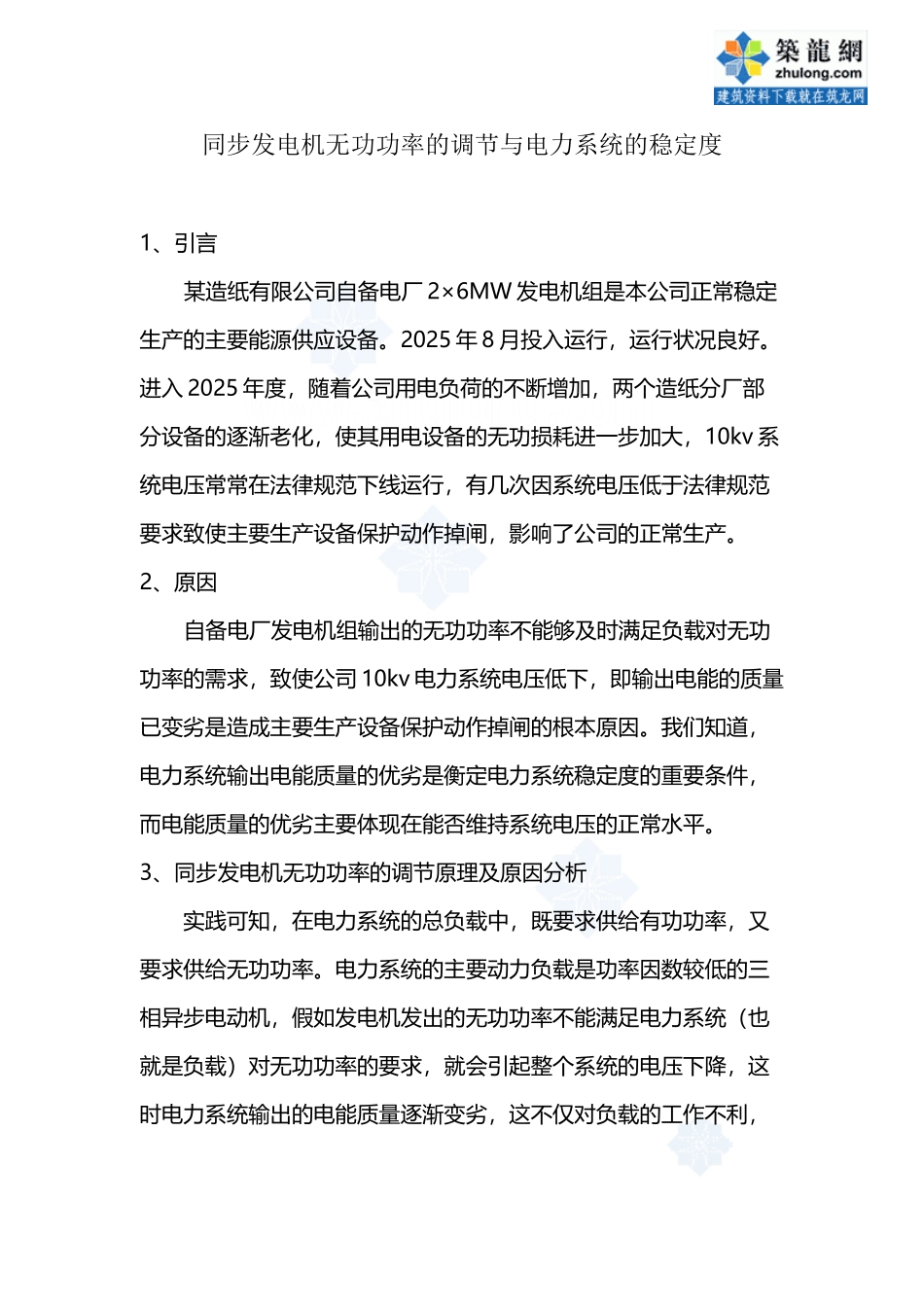

同步发电机无功功率的调节与电力系统稳定度_secret(10页)Good is good, but better carries it.精益求精，善益求善。同步发电机无功功率的调节与电力系统的稳定度1、引言某造纸有限公司自备电厂 2×6MW 发电机组是本公司正常稳定生产的主要能源供应设备。2025 年 8 月投入运行，运行状况良好。进入 2025 年度，随着公司用电负荷的不断增加，两个造纸分厂部分设备的逐渐老化，使其用电设备的无功损耗进一步加大，10kv 系统电压常常在法律规范下线运行，有几次因系统电压低于法律规范要求致使主要生产设备保护动作掉闸，影响了公司的正常生产。2、原因自备电厂发电机组输出的无功功率不能够及时满足负载对无功功率的需求，致使公司 10kv 电力系统电压低下，即输出电能的质量已变劣是造成主要生产设备保护动作掉闸的根本原因。我们知道，电力系统输出电能质量的优劣是衡定电力系统稳定度的重要条件，而电能质量的优劣主要体现在能否维持系统电压的正常水平。3、同步发电机无功功率的调节原理及原因分析实践可知，在电力系统的总负载中，既要求供给有功功率，又要求供给无功功率。电力系统的主要动力负载是功率因数较低的三相异步电动机，假如发电机发出的无功功率不能满足电力系统（也就是负载）对无功功率的要求，就会引起整个系统的电压下降，这时电力系统输出的电能质量逐渐变劣，这不仅对负载的工作不利，而且直接威胁整个电力系统的稳定运行。因此，发电机与电力系统并列运行以后，如何调节发电机输出的无功功率？尤为重要。首先，我们分析发电机与电力系统并列后空载运行的状况。空载运行时，发电机中没有电枢反应，空载电动势和系统电压相等，定子绕组中无电流，这时的励磁电流为正常励磁电流；当增大励磁电流时，空载电动势增大，由于系统电压不能改变，定子绕组出现电压差，这个电压差使定子产生电流，这个电流在相位上要滞后于电压差 90°，同时也滞后于系统电压，就是说此时发电机向电力系统输出了电感性无功功率，这种状态为过励状态（励磁电流超过正常励磁的电流）；当调节励磁电流使它小于正常励磁时，空载电动势小于系统电压，定子绕组又出现一个电压差，该电压差使定子产生电流，而这个电流在相位上比系统电压越前 90°，此时发电机向电力系统输出了电容性无功功率，这种状态为欠励状态。由此可见，当发电机空载时，假如不改变原动机（汽轮机或水轮机）的功率而只调节励磁电流，发电机的功率角并不改变，所以不能改...
