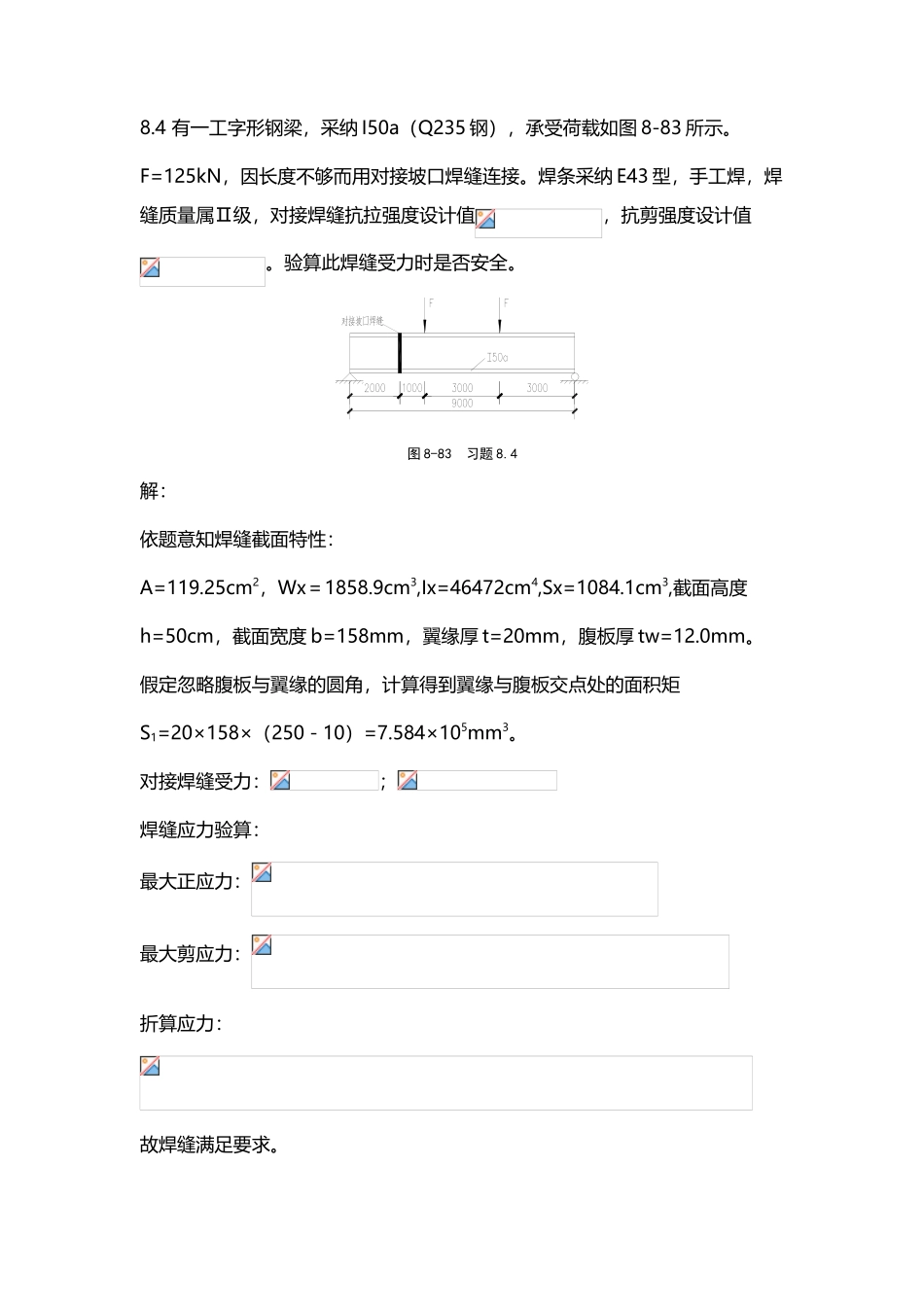

同济大学第八章(焊缝、螺栓连接)--钢结构习题参考解答(14 页)Good is good, but better carries it.精益求精，善益求善。8.4 有一工字形钢梁，采纳 I50a（Q235 钢），承受荷载如图 8-83 所示。F=125kN，因长度不够而用对接坡口焊缝连接。焊条采纳 E43 型，手工焊，焊缝质量属Ⅱ级，对接焊缝抗拉强度设计值，抗剪强度设计值。验算此焊缝受力时是否安全。图 8-83 习题 8.4解：依题意知焊缝截面特性：A=119.25cm2，Wx＝1858.9cm3,Ix=46472cm4,Sx=1084.1cm3,截面高度h=50cm，截面宽度 b=158mm，翼缘厚 t=20mm，腹板厚 tw=12.0mm。假定忽略腹板与翼缘的圆角，计算得到翼缘与腹板交点处的面积矩S1=20×158×（250－10）=7.584×105mm3。对接焊缝受力：；焊缝应力验算：最大正应力：最大剪应力：折算应力：故焊缝满足要求。8.5 图 8-84 所示的牛腿用角焊缝与柱连接。钢材为 Q235 钢，焊条用 E43 型，手工焊，角焊缝强度设计值。T=350kN，验算焊缝的受力。 图 8-84 习题 8.5 图 8-84-1 焊缝截面计算简图解：（注：焊缝上下翼缘长度 114mm 有些问题，应取，黄钜枝 06 年 6 月19 日）此注错误，应取消。罗烈 08 年 10 月 28 日如图 8-84-1，截面特性计算如下： 焊缝受力： ；； 应力验算：危险点为 a、b 两点，下面分别验算：对 a 点： 对 b 点： 故焊缝强度满足要求。8.6 计算图 8-85 所示的工字形截面焊接梁在距支座 5m 拼接处的角焊缝。钢材为 Q345 钢，焊条为 E50 型，，F=200kN。问：（1）腹板拼接处是否满足要求？（2）确定翼缘拼接板焊缝脚尺寸和长度。图 8-85 习题 8.6解：（1）根据结构力学知识，拼接处受力：，，其中剪力由腹板承担，弯矩由工字梁的翼缘和腹板 惯性矩的比值分配： 图 8-85-1 角焊缝计算简图经过分析，拼接板左右两侧受剪力与弯矩作用，相比较而言，右侧拼接板焊缝受力更不利，故以右侧拼接板焊缝验算。计算焊缝截面特性：，由对称性得：将剪力、弯矩移至焊缝形心得到焊缝受力：；焊缝验算：分析得 A、B 两点为危险点，下面分别验算：对 A 点：对 B 点，同理可得： 故焊缝强度满足要求。（2）翼缘受轴力：对于角焊缝，一般要求且，取由，计算得到：故取（一侧）便可以满足要求。8.7 验算图 8-86 中桁架节点焊缝“A”是否满足要求，确定焊缝“B”、“C”的长度。已知焊缝 A 的角焊缝 hf＝10mm，焊缝 B、C 的角焊缝 hf=6mm。钢材为 Q23...
