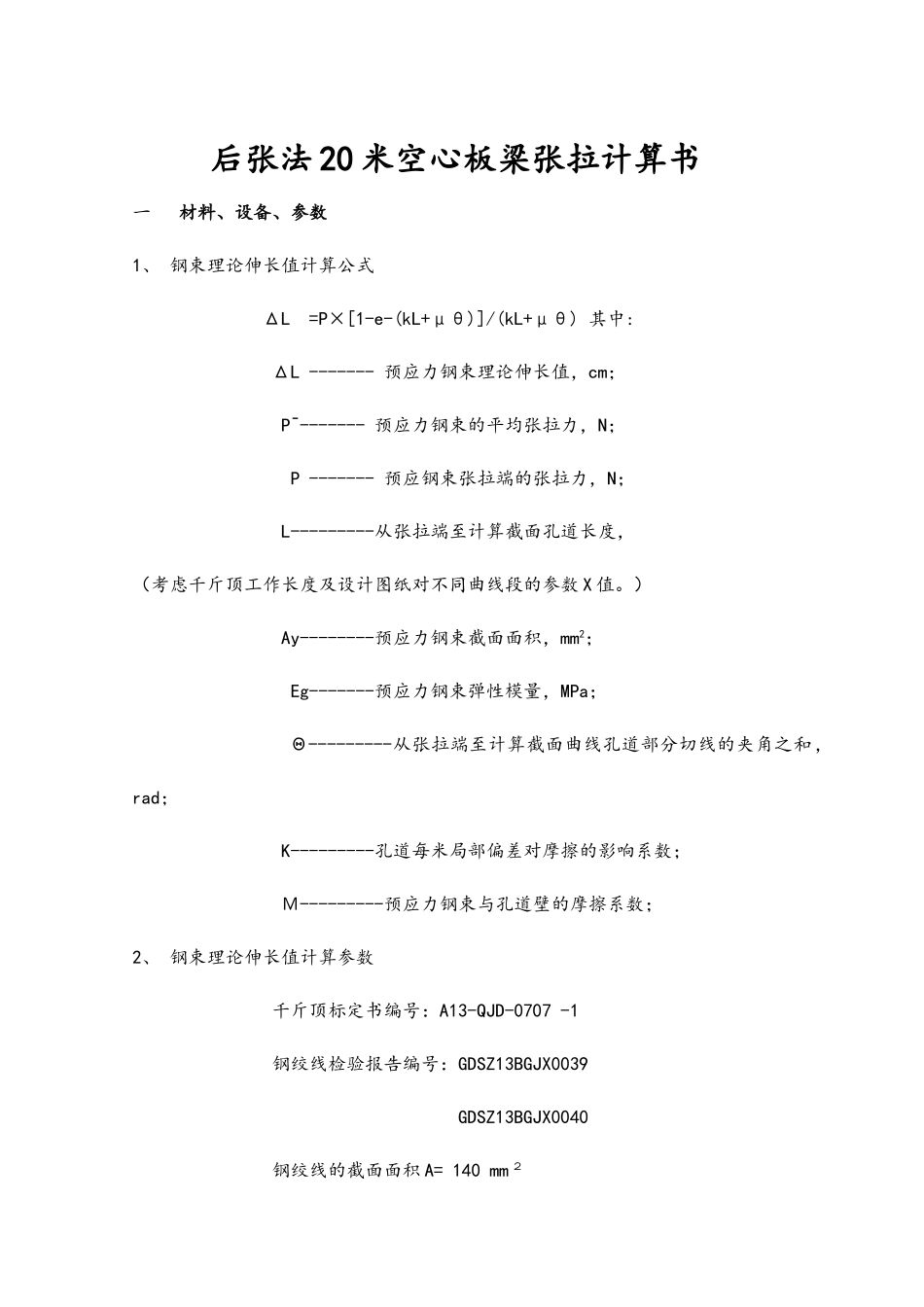

后张法 20 米空心板梁张拉计算书 一 材料、设备、参数 1、 钢束理论伸长值计算公式 ΔL =P×[1-e-(kL+μθ)]/(kL+μθ) 其中: ΔL ------- 预应力钢束理论伸长值，cm； P -------¯ 预应力钢束的平均张拉力，N； P ------- 预应钢束张拉端的张拉力，N； L---------从张拉端至计算截面孔道长度，（考虑千斤顶工作长度及设计图纸对不同曲线段的参数 X 值。） Ay--------预应力钢束截面面积，mm2； Eg-------预应力钢束弹性模量，MPa； Θ---------从张拉端至计算截面曲线孔道部分切线的夹角之和，rad； K---------孔道每米局部偏差对摩擦的影响系数； Μ---------预应力钢束与孔道壁的摩擦系数；2、 钢束理论伸长值计算参数 千斤顶标定书编号：A13-QJD-0707 -1 钢绞线检验报告编号：GDSZ13BGJX0039 GDSZ13BGJX0040 钢绞线的截面面积 A= 140 mm ２ 钢绞线的弹性模量 E= 2.02× 10 ５ N/mm ２ (取其平均值) 钢绞线材料。 标准强度：1860MPa 规格直径：Φj15.24mm。 中板选用 OVM15-5 锚具 边板选用 OVM15-4 锚具， 预应力张拉控制应力：1860 ×0.75 = 1395MPa 施工法律规范：JTG／T F50-2025，施工图纸： 工程编号： 3、 设备 设备主要是千斤顶油表，根据设计图纸要求。 千斤顶型号：YC120、 油泵 型号：ZB4---500。 油表 选用。 根据 20 米空心板梁设计图纸要求，该梁板有二种钢束，分别由 5、4 股钢绞线构成，各种钢束最大控制张拉力分别为中板：976.5KN、边板：780.8KN。 YCW120 型千斤顶，按最大控制张拉力 F=976500N 计算，油表选用 1.5 级，选用量程为（1.3～2 倍）×24.32=31.5～48.46(Mpa)最大量程为 60Mpa。 使用前千斤顶与油压表配套送有资质单位标定，经济南理工大学实验室标定。张拉设备标定书编号：A13-QJD-0707 -1千斤顶编号：1#，油压表编号：06406007。 回归方程为 F = 24.582P+19.247。千斤顶编号：1#，油压表编号：1-03-H007。 回归方程为 F = 24.874P-3.1972。张拉钢绞线的千斤顶工作长度 0.4m二 钢束理论伸长值计算 1 计算钢束理论伸长量计算参数： 钢绞线弹性模量 Ep=2.02×105 Mpa，(取其平均值)钢绞线截面积 A=140㎜2， 塑料螺旋管道系数：K=0.0015， μ=0.2～0.25，取 0.2（略大于图纸给出数据：0.17） 单根钢绞线张拉控制力: ， 根据钢绞线最大控制张拉力：P1=0.75×Rib×A=0.75×1860×140=195300N。 （一） ...
