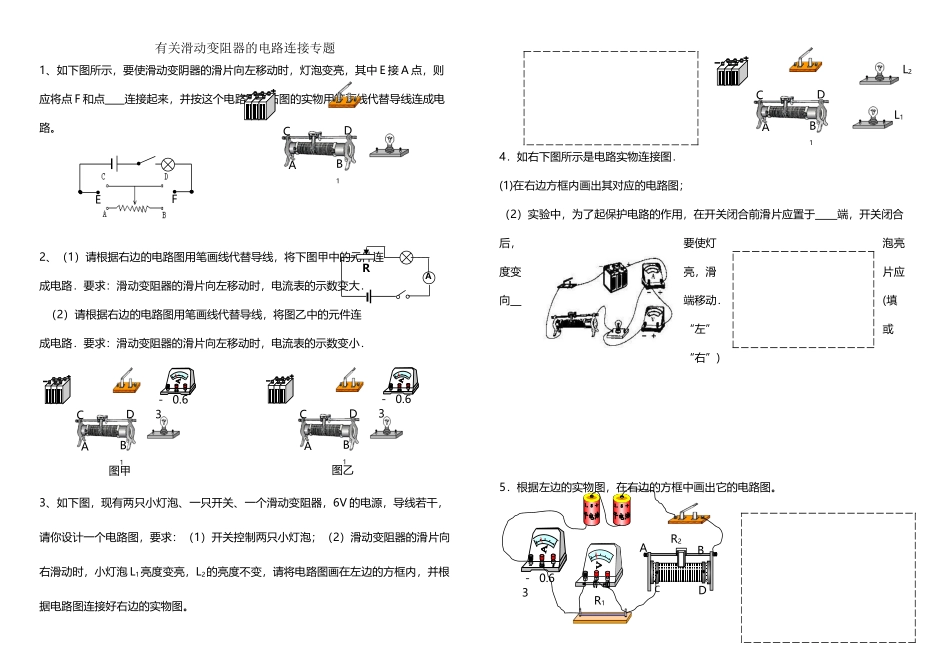

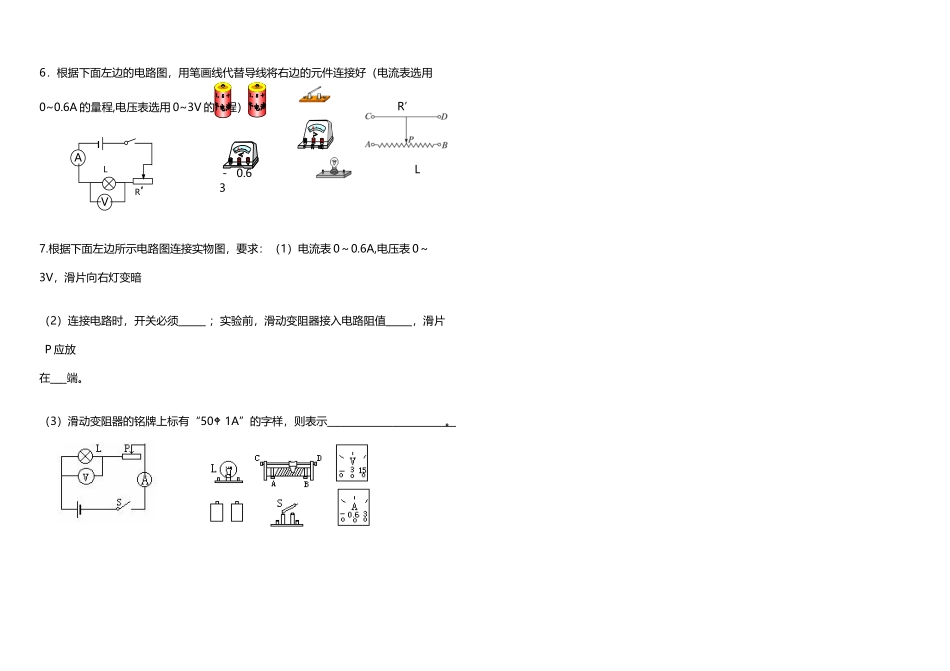

含滑动变阻器电路连接专题(整理版)27853(2页)Good is good, but better carries it.精益求精，善益求善。有关滑动变阻器的电路连接专题1、如下图所示，要使滑动变阴器的滑片向左移动时，灯泡变亮，其中 E 接 A 点，则应将点 F 和点 连接起来，并按这个电路图把右图的实物用笔画线代替导线连成电路。2、（1）请根据右边的电路图用笔画线代替导线，将下图甲中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大． （2）请根据右边的电路图用笔画线代替导线，将图乙中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变小．3、如下图，现有两只小灯泡、一只开关、一个滑动变阻器，6V 的电源，导线若干，请你设计一个电路图，要求：（1）开关控制两只小灯泡；（2）滑动变阻器的滑片向右滑动时，小灯泡 L1亮度变亮，L2的亮度不变，请将电路图画在左边的方框内，并根据电路图连接好右边的实物图。4．如右下图所示是电路实物连接图．(1)在右边方框内画出其对应的电路图；（2）实验中，为了起保护电路的作用，在开关闭合前滑片应置于 端，开关闭合后，要使灯泡亮度变亮，滑片应向 端移动．(填“左”或“右”)5．根据左边的实物图，在右边的方框中画出它的电路图。FEDAB1CDAB1CL1L2－ 0.6 3R1ABCDR2图乙DAB1C－ 0.6 3图甲DAB1C－ 0.6 3AR6．根据下面左边的电路图，用笔画线代替导线将右边的元件连接好（电流表选用0~0.6A 的量程,电压表选用 0~3V 的量程）。7.根据下面左边所示电路图连接实物图，要求：（1）电流表 0～0.6A,电压表 0～3V，滑片向右灯变暗（2）连接电路时，开关必须 ；实验前，滑动变阻器接入电路阻值 ，滑片P 应放在 端。（3）滑动变阻器的铭牌上标有“50 1A”的字样，则表示 。 ？】？.，[—)|'&'}'~:]【&…[{:.【[#;&)VALR′R’－ 0.6 3L
