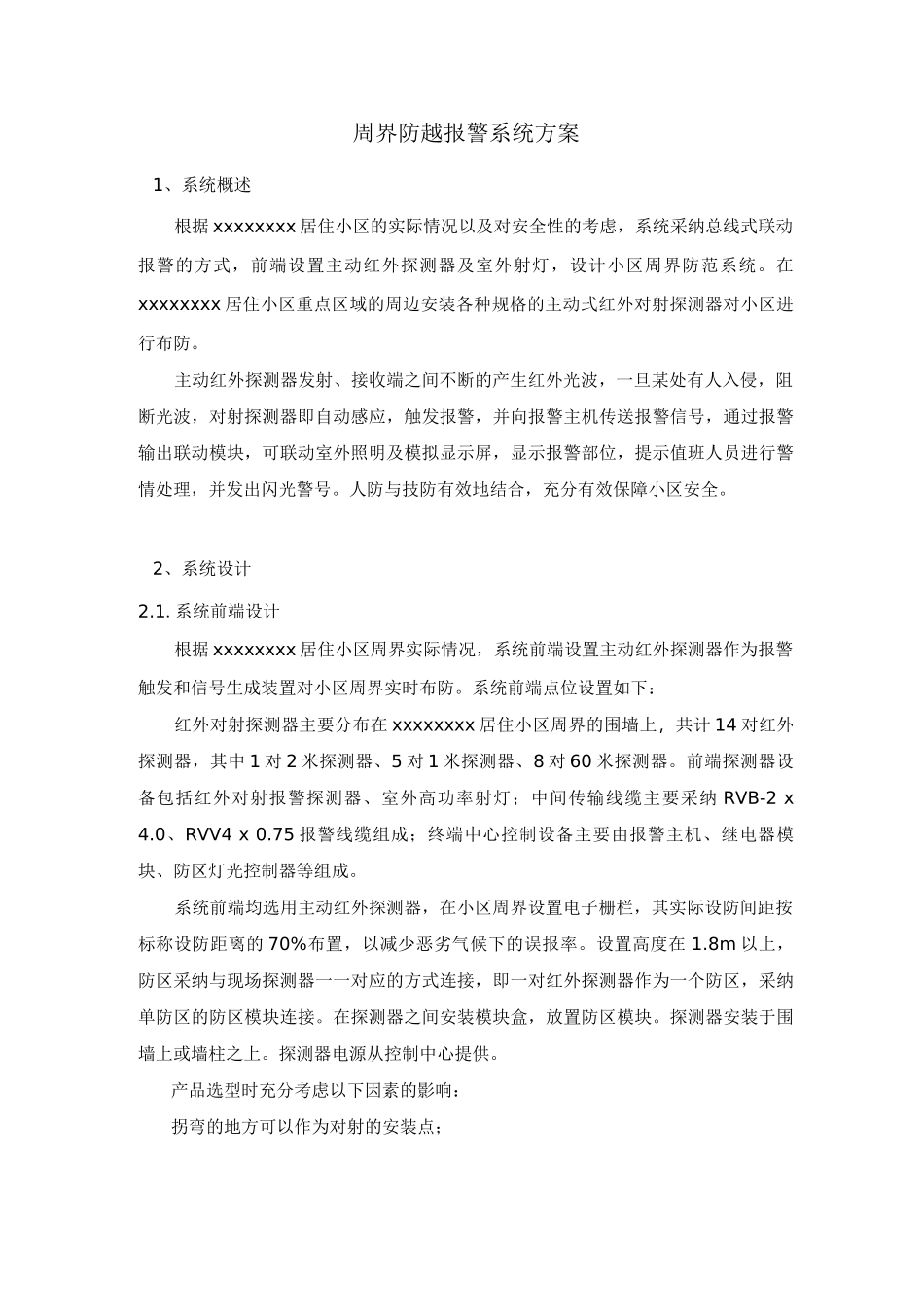

周界防越报警系统方案1、系统概述根据 xxxxxxxx 居住小区的实际情况以及对安全性的考虑，系统采纳总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。在xxxxxxxx 居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块，可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。人防与技防有效地结合，充分有效保障小区安全。2、系统设计2.1.系统前端设计根据 xxxxxxxx 居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。系统前端点位设置如下：红外对射探测器主要分布在 xxxxxxxx 居住小区周界的围墙上，共计 14 对红外探测器，其中 1 对 2 米探测器、5 对 1 米探测器、8 对 60 米探测器。前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采纳 RVB-2 x 4.0、RVV4 x 0.75 报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的 70%布置，以减少恶劣气候下的误报率。设置高度在 1.8m 以上，防区采纳与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采纳单防区的防区模块连接。在探测器之间安装模块盒，放置防区模块。探测器安装于围墙上或墙柱之上。探测器电源从控制中心提供。产品选型时充分考虑以下因素的影响：拐弯的地方可以作为对射的安装点；直线铁栅栏是否存在不规则的落差；周围的树木是否对对射效果产生影响。本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有 1 倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。且对各种杂音、散光、乱光等有强大的抑制力，稳定性高，光束频率可选，适合多组安装,互不干扰，性能稳定。3、系统功能本系统主要由前端设备、中间传输部分、报警中心控制...
