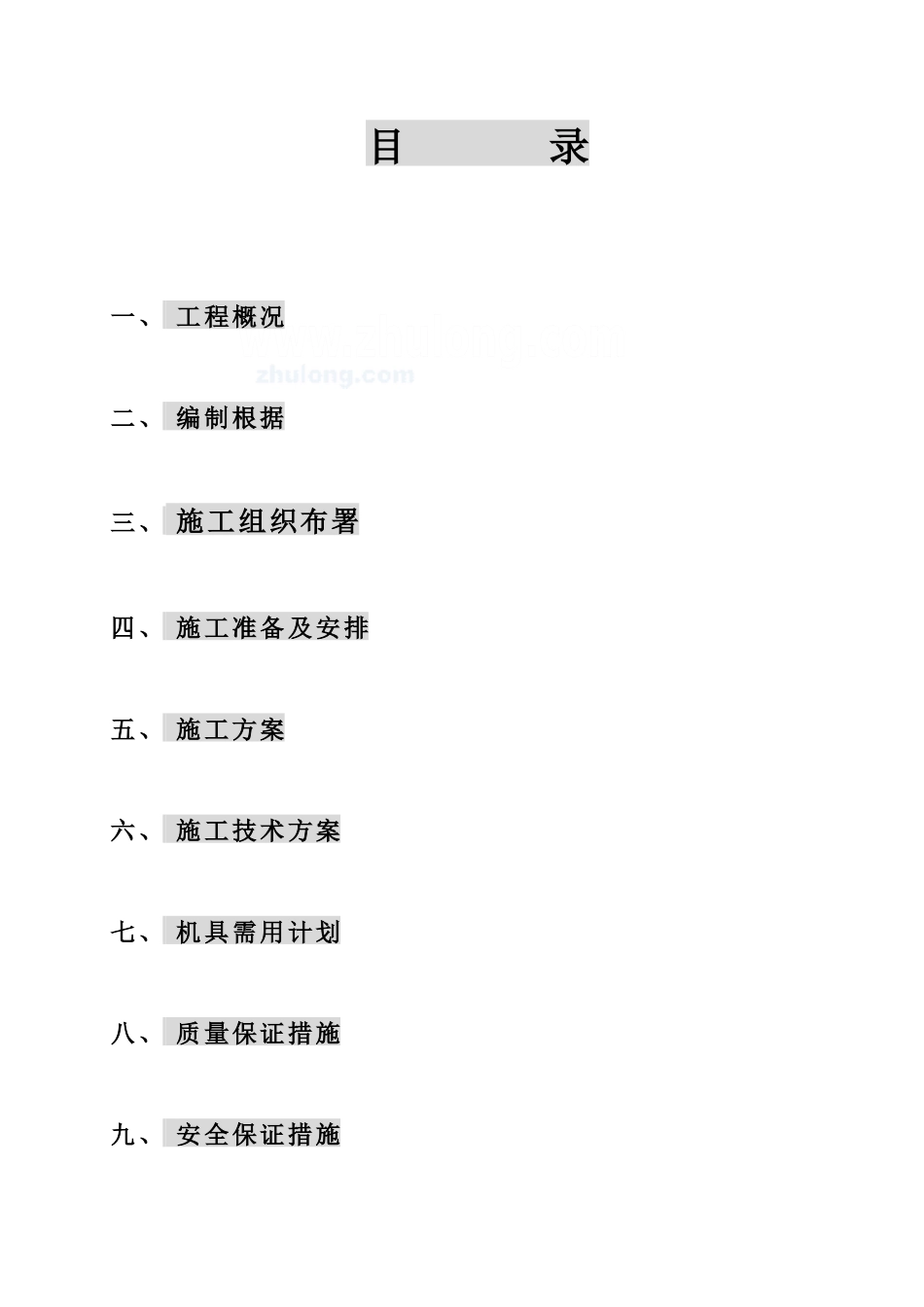

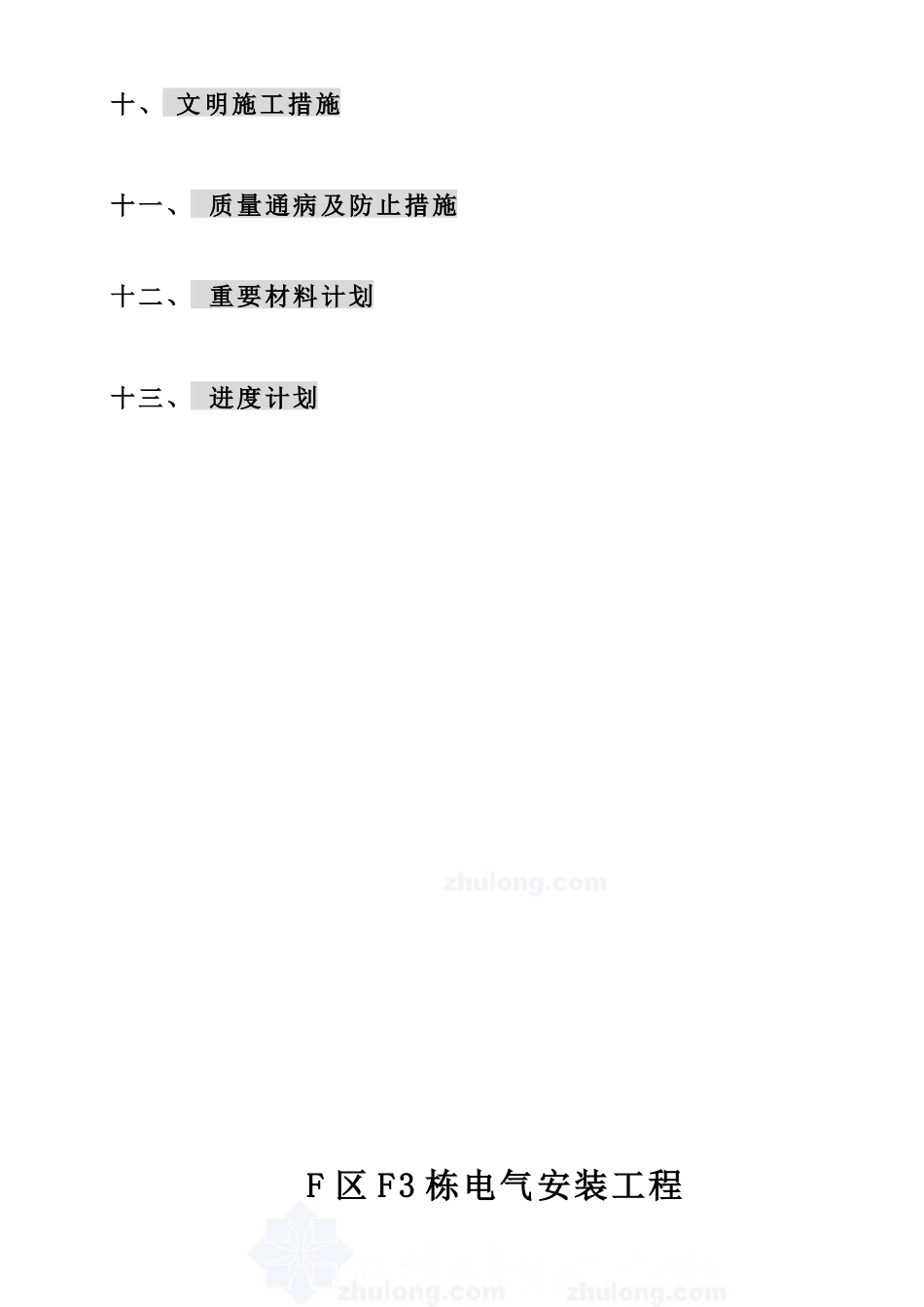

目 录一、 工程概况二、 编制根据三、 施工组织布署四、 施工准备及安排五、 施工方案六、 施工技术方案七、 机具需用计划八、 质量保证措施九、 安全保证措施十、 文明施工措施十一、 质量通病及防止措施十二、 重要材料计划十三、 进度计划F 区 F3 栋电气安装工程一、 工程概况1、 工程简介工程名称F3 栋电气安装工程工程地址建筑面积14200m 2建设单位工程构造框架设计单位承包单位分包单位建筑层数28 层工程计划本 工 程 为 新 建 工 程 ，地 上 二 十 八 层 、屋 面 另 有 两 层 机 房 ，地 下 一 层 ，本 建 筑为 钢 筋 混 凝 土 框 架 构 造 ， 总 建 筑 面 积 为 一 万 四 千 二 百 平 方 米 。（ 一 ）电 力 电 源本 建 筑 照 明 负 荷 等 级 为 三 级 ， 每 单 元 住 宅 电 源 由 地 下 车 库 变 电 亭低 压 配 电 室 引 来 ，其 他 公 共 部 分 旳 电 源 来 自 与 变 电 亭 紧 邻 旳 泽 圆 1＃ 计 量 配 电 室 ，应 急 照 明 为 双 回 路 供 电 。配 电 采 纳 三 相 五 线 制 接 线方 式 。（ 二 ）导 线 选 择 及 敷 设1 、低 压 配 电 室 出 线 沿 电 缆 沟 或 桥 架 敷 设 ，电 缆 采 纳 Y J V - 1 0 0 0 交联 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 护 套 电 力 电 缆 . 电 缆 出 沟 出 桥 架 或 出 井 时穿 对 应 规 格 旳 保 护 钢 管 暗 敷 至 各 配 电 箱 处 。2 、 一 般 照 明 回 路 采 纳 B V - 5 0 0 2 . 5 ㎜导 线 ， 穿 对 应 规 格 旳F P C半 硬 阻 燃 塑 料 管 敷 设 ，应 急 照 明 回 路 采 纳 N H - B V - 7 5 0 2 . 5 ㎜导线 ， 穿 钢 管 保 护 ．（ 三 ）设 备 安 装 高 度电 源 配 电 柜 落 地 安 装 ，其 基 础 型 钢 出 地 面 5 0 毫 米 ，照 明 、动 力 配 电箱 负 荷 开 关 箱 底 边 距 地 1 . 5 米 ，住 宅 分 户 箱 距 地 1 . 8 米 暗 装 ，开 关底 边 距 地 1 . 3 米 ， 插 座 底 边 距 地 0 . 5 米 ， 防 溅 式 密 闭 插 座 距 地 1 . 8米 ，空 调 插 座 2 . 2 米 ，...
