四、通风与空调工程系统施工安装方案讲诉

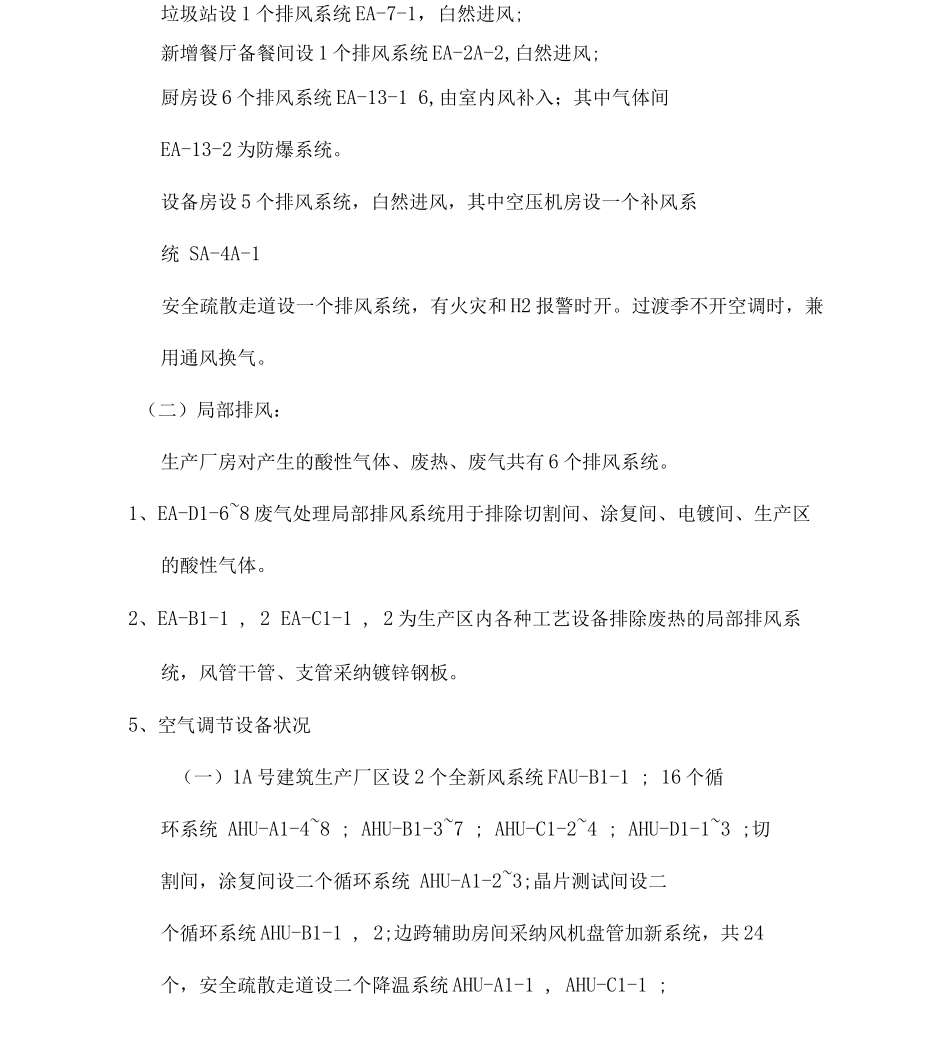

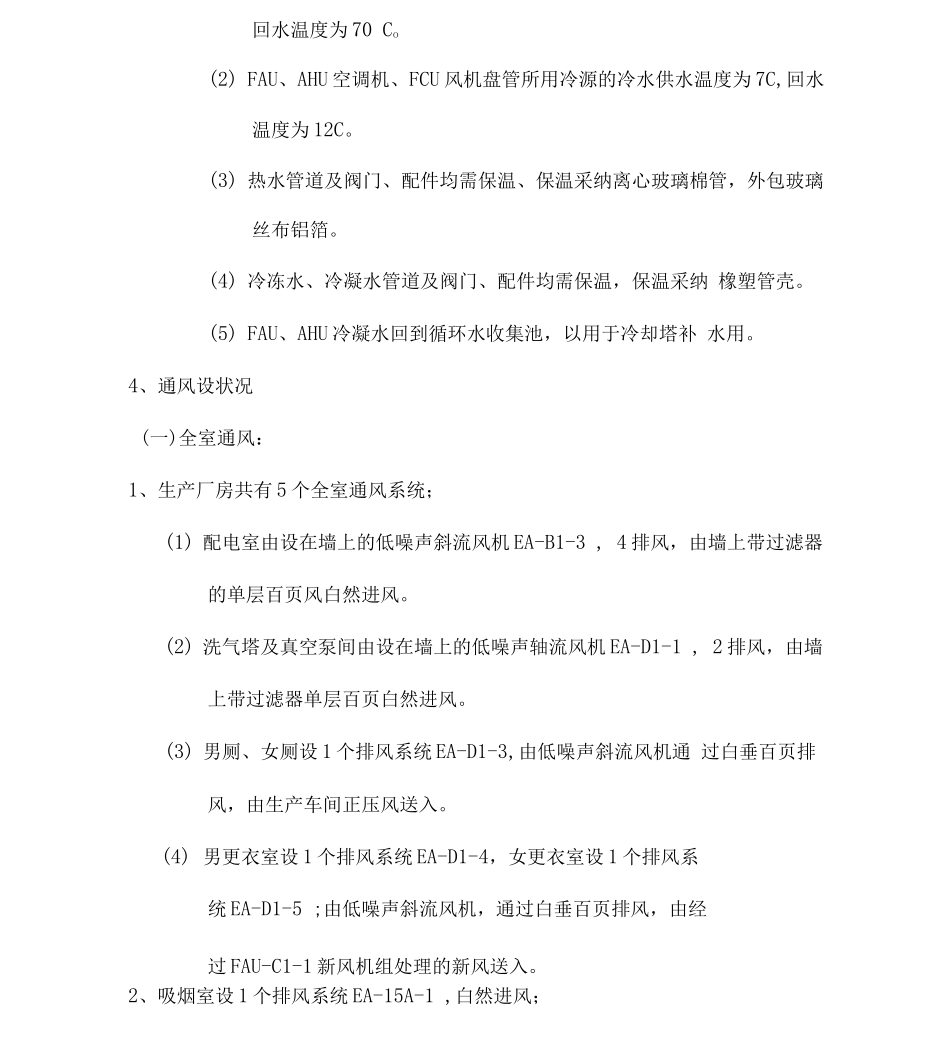

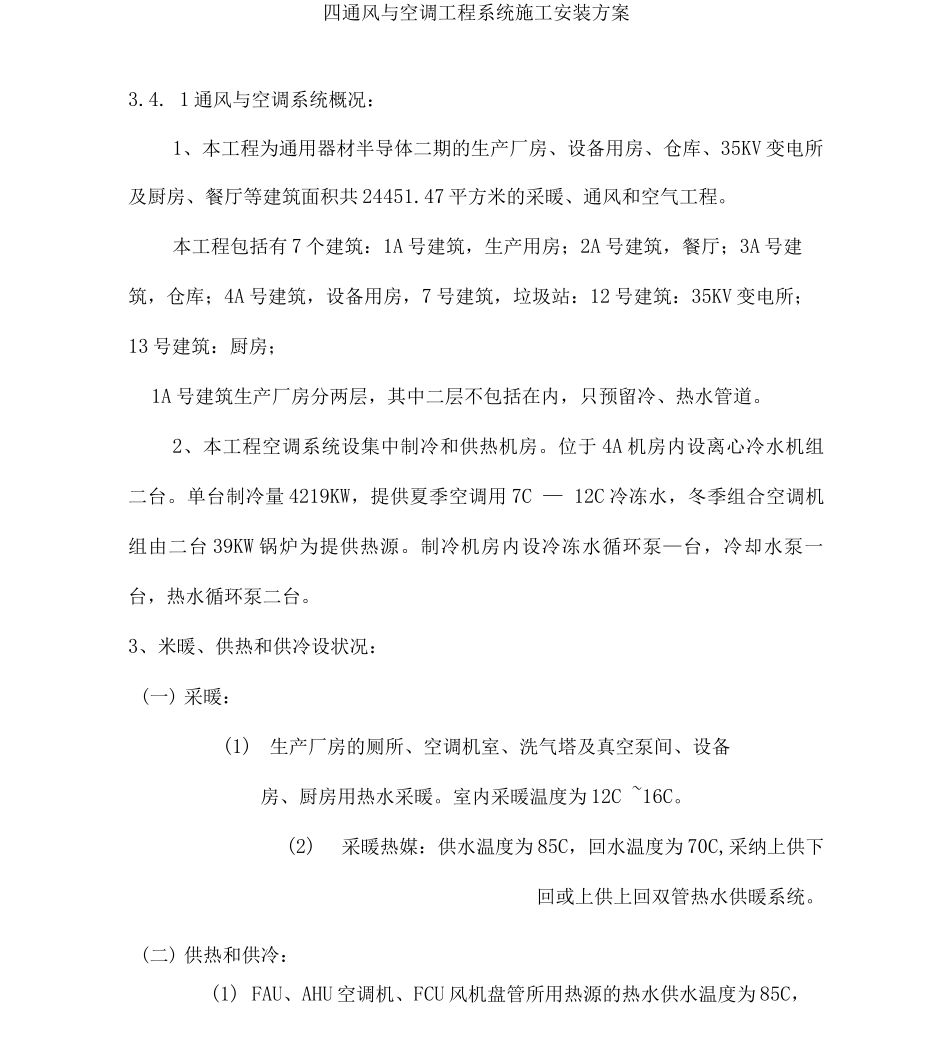

四通风与空调工程系统施工安装方案3.4. 1 通风与空调系统概况：1、本工程为通用器材半导体二期的生产厂房、设备用房、仓库、35KV 变电所及厨房、餐厅等建筑面积共 24451.47 平方米的采暖、通风和空气工程。本工程包括有 7 个建筑：1A 号建筑，生产用房；2A 号建筑，餐厅；3A 号建筑，仓库；4A 号建筑，设备用房，7 号建筑，垃圾站：12 号建筑：35KV 变电所；13 号建筑：厨房；1A 号建筑生产厂房分两层，其中二层不包括在内，只预留冷、热水管道。2、本工程空调系统设集中制冷和供热机房。位于 4A 机房内设离心冷水机组二台。单台制冷量 4219KW，提供夏季空调用 7C — 12C 冷冻水，冬季组合空调机组由二台 39KW 锅炉为提供热源。制冷机房内设冷冻水循环泵—台，冷却水泵一台，热水循环泵二台。3、米暖、供热和供冷设状况：(一) 采暖：(1)生产厂房的厕所、空调机室、洗气塔及真空泵间、设备房、厨房用热水采暖。室内采暖温度为 12C ~16C。(2)采暖热媒：供水温度为 85C，回水温度为 70C,采纳上供下回或上供上回双管热水供暖系统。(二) 供热和供冷：(1) FAU、AHU 空调机、FCU 风机盘管所用热源的热水供水温度为 85C，回水温度为 70 Co(2) FAU、AHU 空调机、FCU 风机盘管所用冷源的冷水供水温度为 7C,回水温度为 12C。(3) 热水管道及阀门、配件均需保温、保温采纳离心玻璃棉管，外包玻璃丝布铝箔。(4) 冷冻水、冷凝水管道及阀门、配件均需保温，保温采纳 橡塑管壳。(5) FAU、AHU 冷凝水回到循环水收集池，以用于冷却塔补 水用。4、通风设状况(一)全室通风：1、生产厂房共有 5 个全室通风系统；(1) 配电室由设在墙上的低噪声斜流风机 EA-B1-3 , 4 排风，由墙上带过滤器的单层百页风白然进风。(2) 洗气塔及真空泵间由设在墙上的低噪声轴流风机 EA-D1-1 , 2 排风，由墙上带过滤器单层百页白然进风。(3) 男厕、女厕设 1 个排风系统 EA-D1-3,由低噪声斜流风机通 过白垂百页排风，由生产车间正压风送入。(4) 男更衣室设 1 个排风系统 EA-D1-4，女更衣室设 1 个排风系统 EA-D1-5 ;由低噪声斜流风机，通过白垂百页排风，由经过 FAU-C1-1 新风机组处理的新风送入。2、吸烟室设 1 个排风系统 EA-15A-1 ,白然进风；垃圾站设 1 个排风系统 EA-7-1，白然进风;新增餐厅备餐间设 1 个排风系统 EA-2A-2,白然进风;厨房设 6 个排风系统 EA-13-1 6,由室内风补入；其中气体间EA-1...
