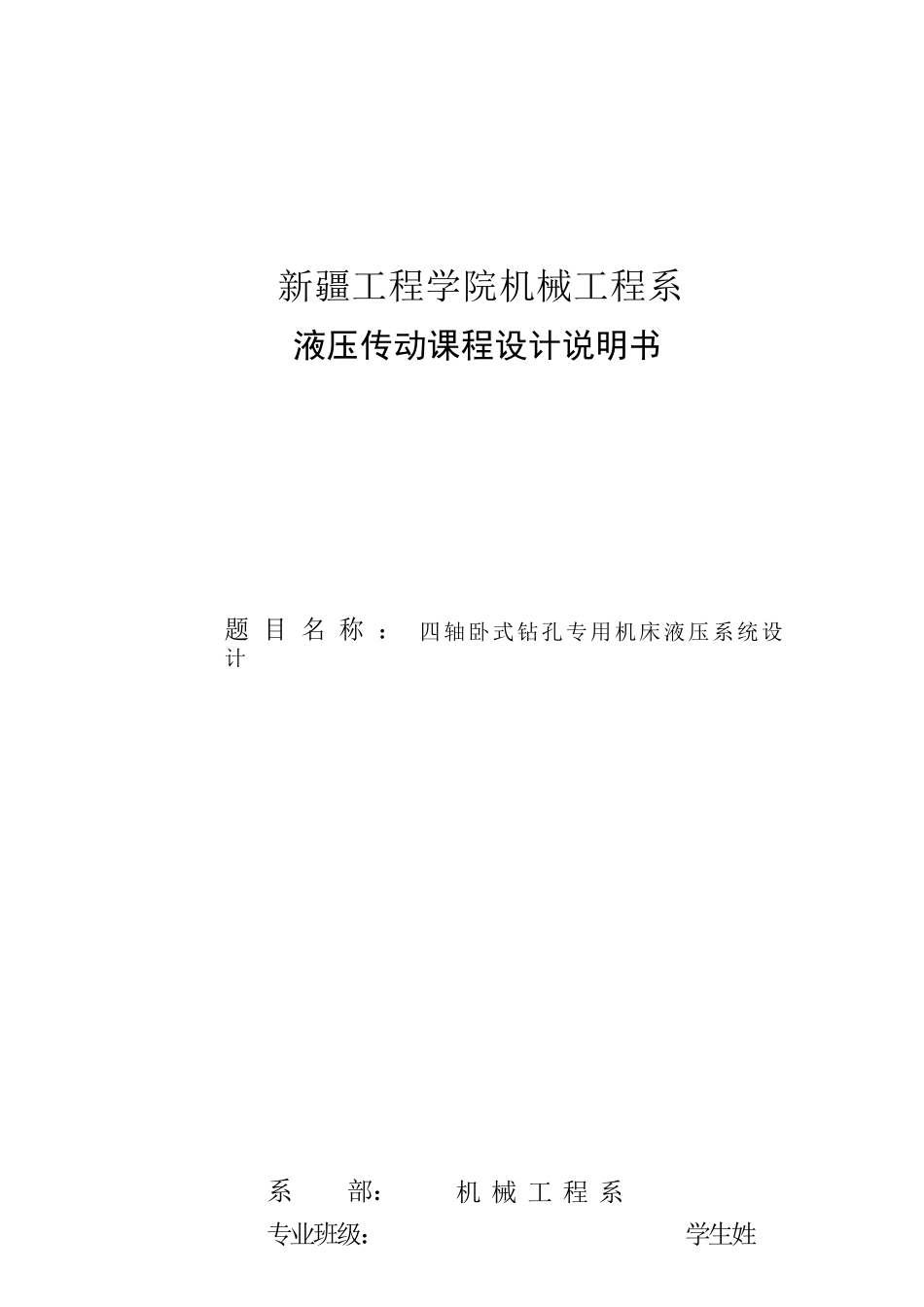

四轴卧式钻孔专用机床液压系统设计_第1页
1/41

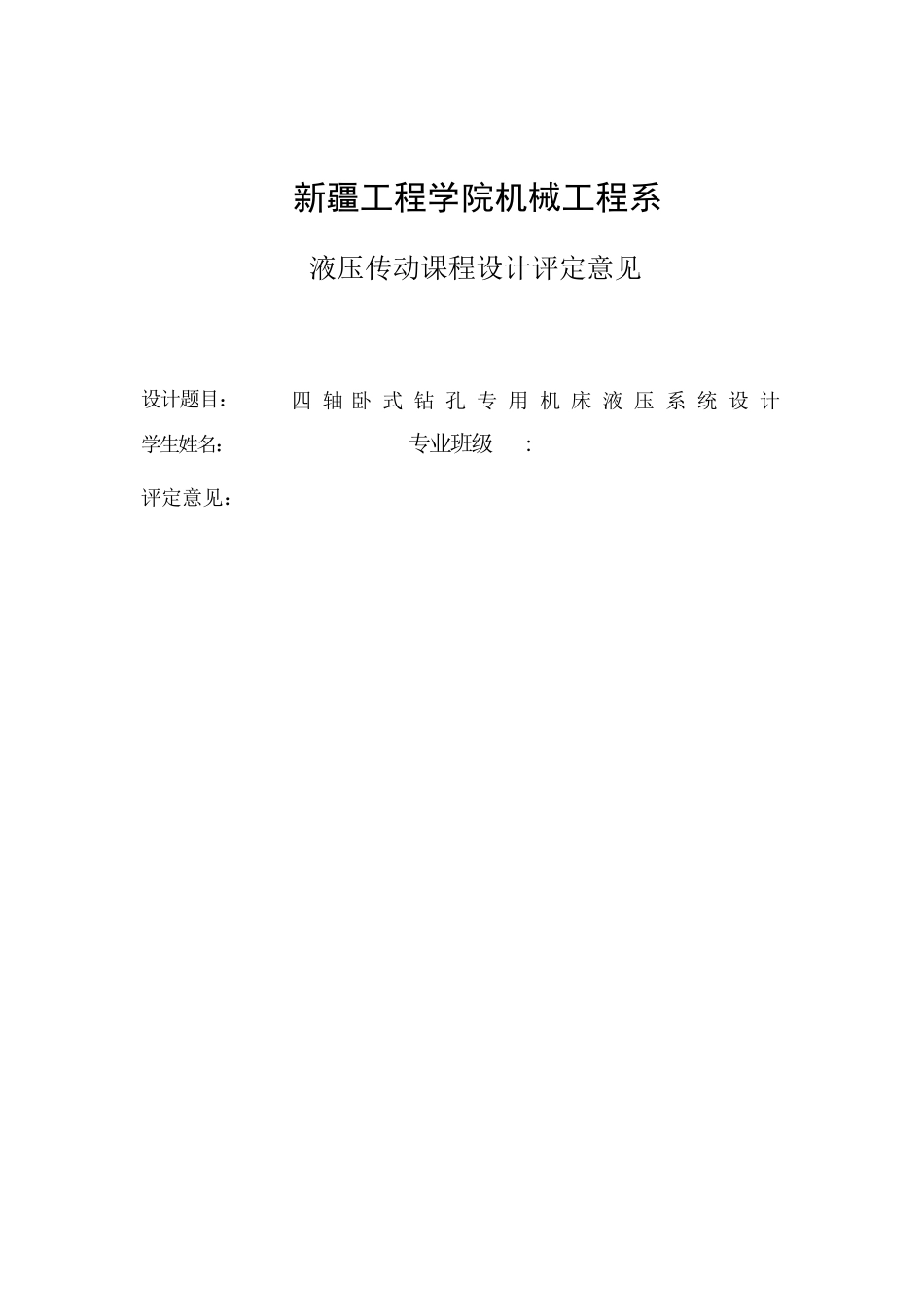

四轴卧式钻孔专用机床液压系统设计_第2页
2/41

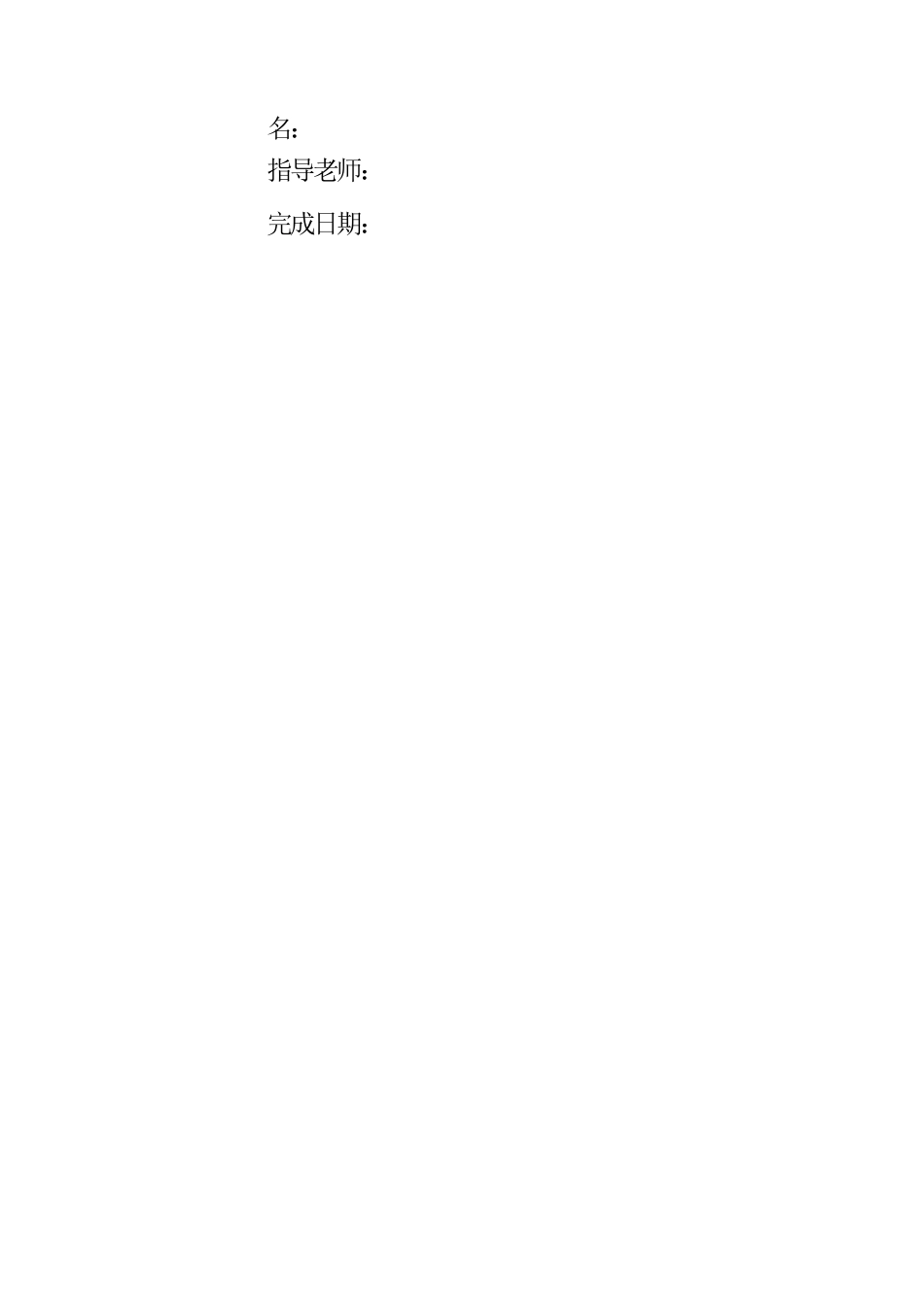

四轴卧式钻孔专用机床液压系统设计_第3页
3/41
新疆工程学院机械工程系 液压传动课程设计说明书题 目 名 称 : 四轴卧式钻孔专用机床液压系统设 计 系 部: 机 械 工 程 系 专业班级: 学生姓名: 指导老师: 完成日期: 新疆工程学院机械工程系液压传动课程设计评定意见设计题目: 四 轴 卧 式 钻 孔 专 用 机 床 液 压 系 统 设 计 学生姓名: 专业班级 : 评定意见:评定成绩: 指导老师(签名): 年 月 日目 录一 、明确液压系统设计要求1.1 任务,目标 ....................................4二、分析负载 ........................................ 52.1 外负载 ........................................52.2 惯性负载 ......................................52.3 外负载 ........................................52.4 液压个阶段负载 .............................. 5三、 速度图,负载图...................................6四、确定液压缸主要参数 ..............................74.1 初选液压缸 ....................................74.2 计算液压缸的工作压力,流量和功率 ............ 9五 、原理图......................................... 11六 、液压元件 ...................................... 15液压传动课程设计一、明确设计任务: 四轴卧式钻孔专用机床液压系统设计钻孔动力部件质量 m=190kg, 液压缸的机械效率 nw=0.9, 钻削力 Fe=17000N, 工作循环为:快进→工进→死挡铁停留→快 退→原位停止。行程长度为 1600mm, 其中,工进长度为60mm, 快进、快退速度为 65mm/s,工进速度为 1.64mm/s。导轨为矩形, 启动、制动时间为 0.6s. 要求快进转工进平稳可靠,工作台能在任意位置停住。目标:通过本题目的课程设计,对所学的《液压传动》课程知识 有一个全面深刻的认识,熟悉液压系统设计的基本方法和过程;提高动手能力和工程实践能力。设计内容说明及计算过程:二、分析负载2.1 外负载由已知可得钻削力 Fg=17000N2.2 惯性负载机床工作部件总质量 m=190kg 导轨为矩形,启动、制动时间为△t=0.6s 快进、快退速度为 65mm/s2.3 阻力负载F =mg=1900N ₂取摩擦系数 f,=0.2 f,=0.1静摩擦阻力为 Ff=Ff=380N动摩擦阻力为 Ffi=Ffi=190N2.4 液压系统各阶段负载表 1 液压缸在个工作阶段的负载 (已知 nw=0.9)工况计算公式外 负 载 ( F )工作负载F=F/ηw启动F₁=Ff₈...
