回填灌浆与固结灌浆灌浆施工方案

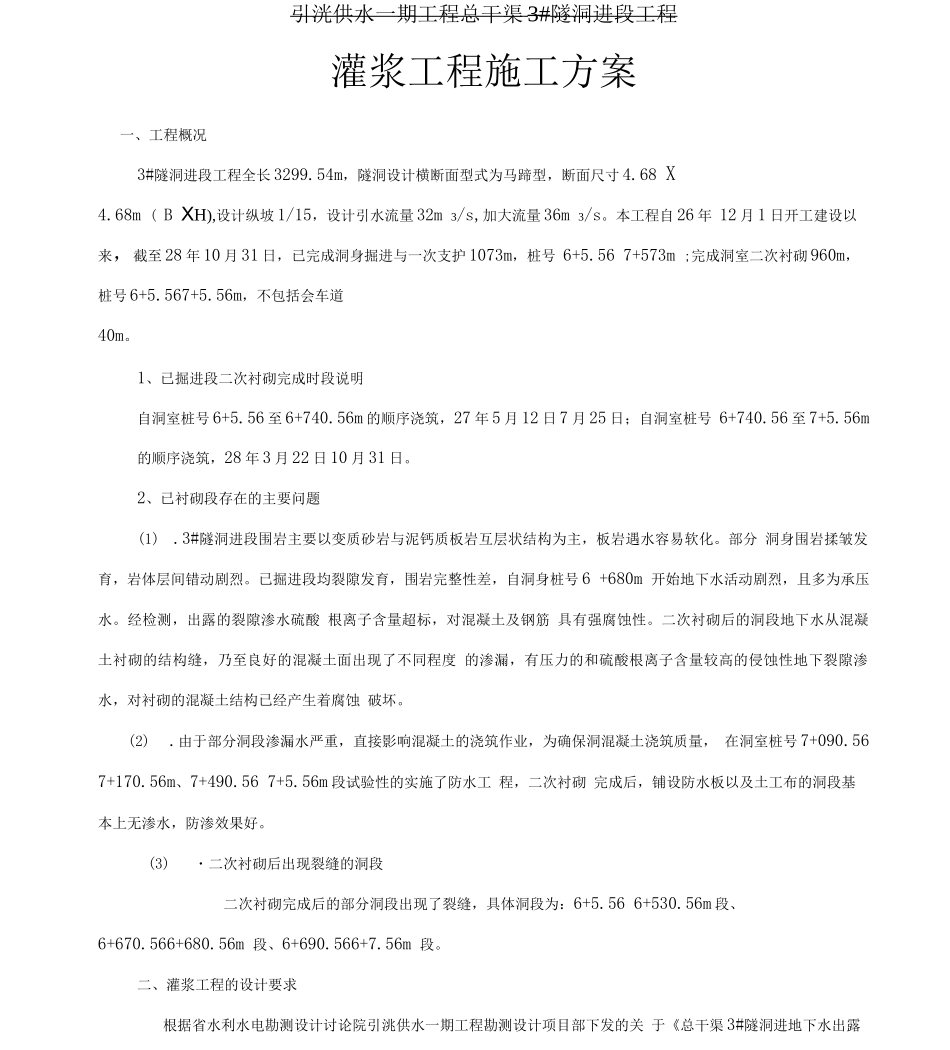

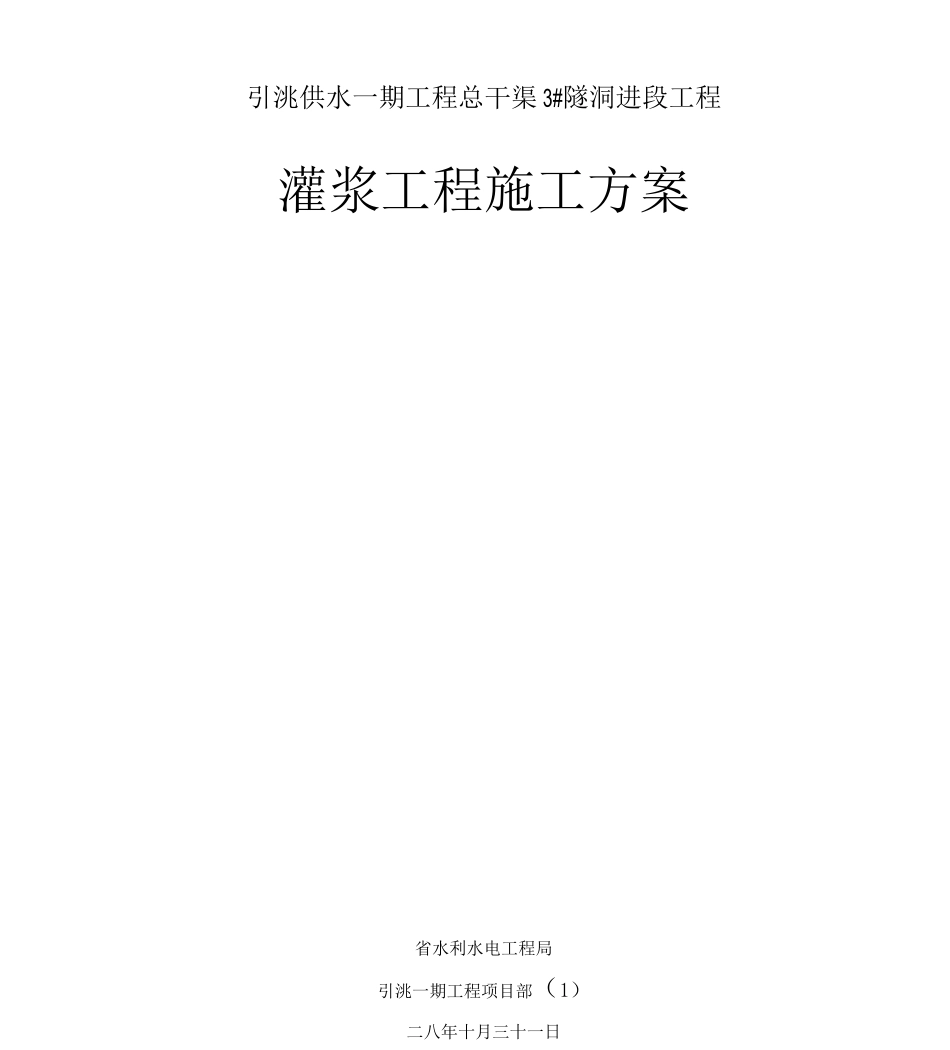

引洮供水一期工程总干渠 3#隧洞进段工程灌浆工程施工方案省水利水电工程局引洮一期工程项目部（1）二八年十月三十一日引洸供水一期工程总干渠 3#隧洞进段工程灌浆工程施工方案一、工程概况3#隧洞进段工程全长 3299.54m，隧洞设计横断面型式为马蹄型，断面尺寸 4.68 X4.68m ( B XH),设计纵坡 1/15，设计引水流量 32m 3/s,加大流量 36m 3/s。本工程自 26 年 12 月 1 日开工建设以来，截至 28 年 10 月 31 日，已完成洞身掘进与一次支护 1073m，桩号 6+5.56 7+573m ;完成洞室二次衬砌 960m，桩号 6+5.567+5.56m，不包括会车道40m。1、已掘进段二次衬砌完成时段说明自洞室桩号 6+5.56 至 6+740.56m 的顺序浇筑，27 年 5 月 12 日 7 月 25 日；自洞室桩号 6+740.56 至 7+5.56m的顺序浇筑，28 年 3 月 22 日 10 月 31 日。2、已衬砌段存在的主要问题(1) .3#隧洞进段围岩主要以变质砂岩与泥钙质板岩互层状结构为主，板岩遇水容易软化。部分 洞身围岩揉皱发育，岩体层间错动剧烈。已掘进段均裂隙发育，围岩完整性差，自洞身桩号 6 +680m 开始地下水活动剧烈，且多为承压水。经检测，出露的裂隙渗水硫酸 根离子含量超标，对混凝土及钢筋 具有强腐蚀性。二次衬砌后的洞段地下水从混凝土衬砌的结构缝，乃至良好的混凝土面出现了不同程度 的渗漏，有压力的和硫酸根离子含量较高的侵蚀性地下裂隙渗水，对衬砌的混凝土结构已经产生着腐蚀 破坏。(2).由于部分洞段渗漏水严重，直接影响混凝土的浇筑作业，为确保洞混凝土浇筑质量， 在洞室桩号 7+090.56 7+170.56m、7+490.56 7+5.56m 段试验性的实施了防水工 程，二次衬砌 完成后，铺设防水板以及土工布的洞段基本上无渗水，防渗效果好。(3)・二次衬砌后出现裂缝的洞段二次衬砌完成后的部分洞段出现了裂缝，具体洞段为：6+5.56 6+530.56m 段、6+670.566+680.56m 段、6+690.566+7.56m 段。二、灌浆工程的设计要求根据省水利水电勘测设计讨论院引洮供水一期工程勘测设计项目部下发的关 于《总干渠 3#隧洞进地下水出露洞段防排水与灌浆技术要求》的相关容，3#隧洞进工作面开挖掘进期间普遍出露腐蚀性地下水，围岩总体状况较差，局部洞段塌方，以及已完成二次衬砌段砼表面存在渗漏水的实际状况，对地下水出露，存在渗漏水和 二次衬砌砼产生 裂缝的洞段侧顶拱围岩实施深孔固结灌浆加固处理，以增强岩体强度和整体性，提高围岩的变形模...
