回填灌浆施工设计方案

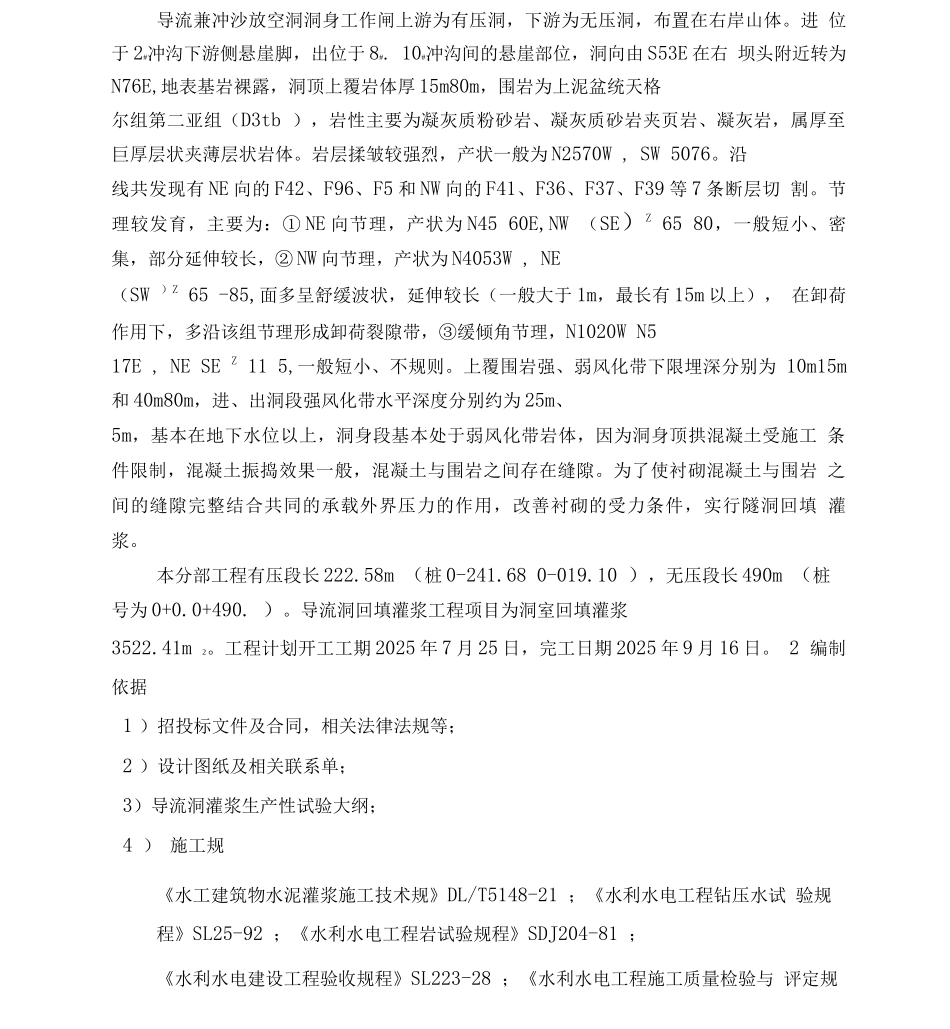

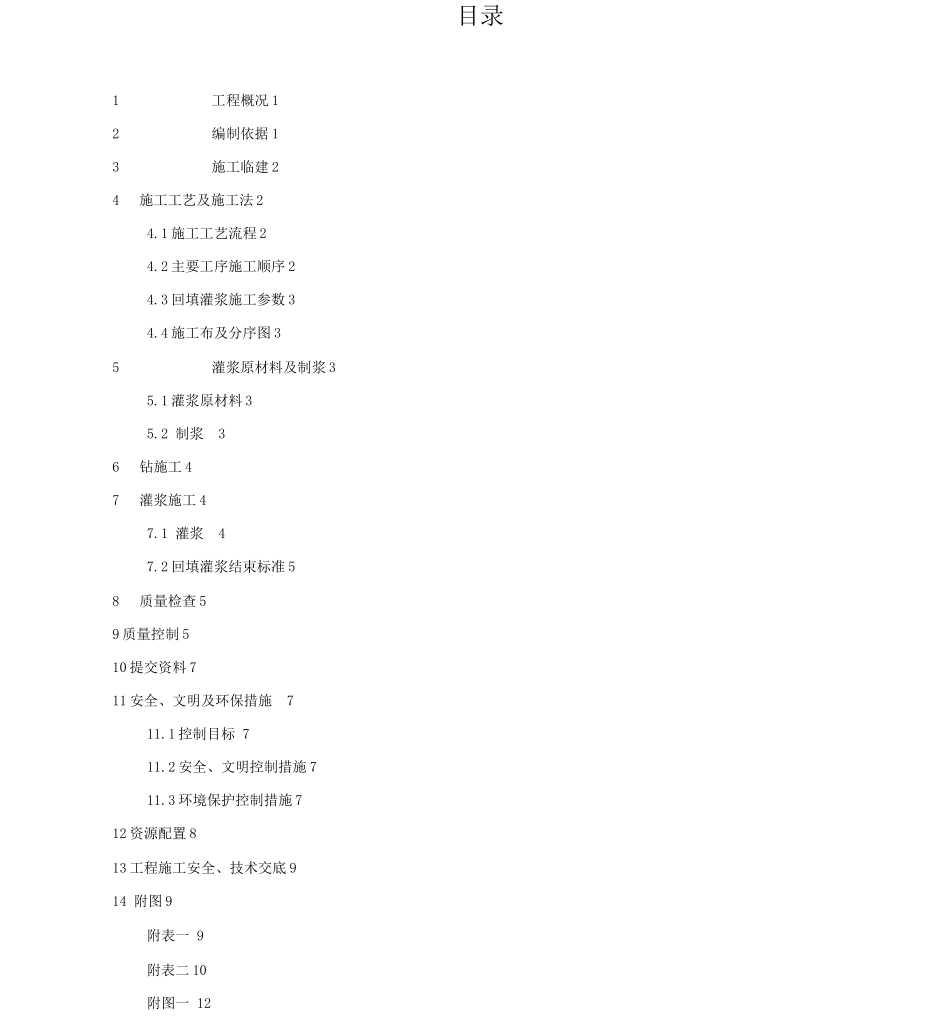

目录1工程概况 12编制依据 13施工临建 24施工工艺及施工法 24.1 施工工艺流程 24.2 主要工序施工顺序 24.3 回填灌浆施工参数 34.4 施工布及分序图 35灌浆原材料及制浆 35.1 灌浆原材料 35.2 制浆 36钻施工 47灌浆施工 47.1 灌浆 47.2 回填灌浆结束标准 58质量检查 59 质量控制 510 提交资料 711 安全、文明及环保措施 711.1 控制目标 711.2 安全、文明控制措施 711.3 环境保护控制措施 712 资源配置 813 工程施工安全、技术交底 914 附图 9附表一 9附表二 10附图一 12附图二 13导流兼冲沙放空洞工程灌浆施工案1工程概况导流兼冲沙放空洞洞身工作闸上游为有压洞，下游为无压洞，布置在右岸山体。进 位于 2#冲沟下游侧悬崖脚，出位于 8#. 10#冲沟间的悬崖部位，洞向由 S53E 在右 坝头附近转为N76E,地表基岩裸露，洞顶上覆岩体厚 15m80m，围岩为上泥盆统天格尔组第二亚组（D3tb ），岩性主要为凝灰质粉砂岩、凝灰质砂岩夹页岩、凝灰岩，属厚至 巨厚层状夹薄层状岩体。岩层揉皱较强烈，产状一般为 N2570W , SW 5076。沿线共发现有 NE 向的 F42、F96、F5 和 NW 向的 F41、F36、F37、F39 等 7 条断层切 割。节理较发育，主要为：① NE 向节理，产状为 N45 60E,NW （SE）Z 65 80，一般短小、密集，部分延伸较长，② NW 向节理，产状为 N4053W , NE（SW ）Z 65 -85,面多呈舒缓波状，延伸较长（一般大于 1m，最长有 15m 以上）， 在卸荷作用下，多沿该组节理形成卸荷裂隙带，③缓倾角节理，N1020W N517E , NE SE Z 11 5,一般短小、不规则。上覆围岩强、弱风化带下限埋深分别为 10m15m和 40m80m，进、出洞段强风化带水平深度分别约为 25m、5m，基本在地下水位以上，洞身段基本处于弱风化带岩体，因为洞身顶拱混凝土受施工 条件限制，混凝土振捣效果一般，混凝土与围岩之间存在缝隙。为了使衬砌混凝土与围岩 之间的缝隙完整结合共同的承载外界压力的作用，改善衬砌的受力条件，实行隧洞回填 灌浆。本分部工程有压段长 222.58m （桩 0-241.68 0-019.10 ），无压段长 490m （桩号为 0+0.0+490. ）。导流洞回填灌浆工程项目为洞室回填灌浆3522.41m 2。工程计划开工工期 2025 年 7 月 25 日，完工日期 2025 年 9 月 16 日。 2 编制依据1 ）招投标文件及合同，相关法律法规等；2 ）设计图纸及相关联系单；3）导流洞灌浆生产性...
